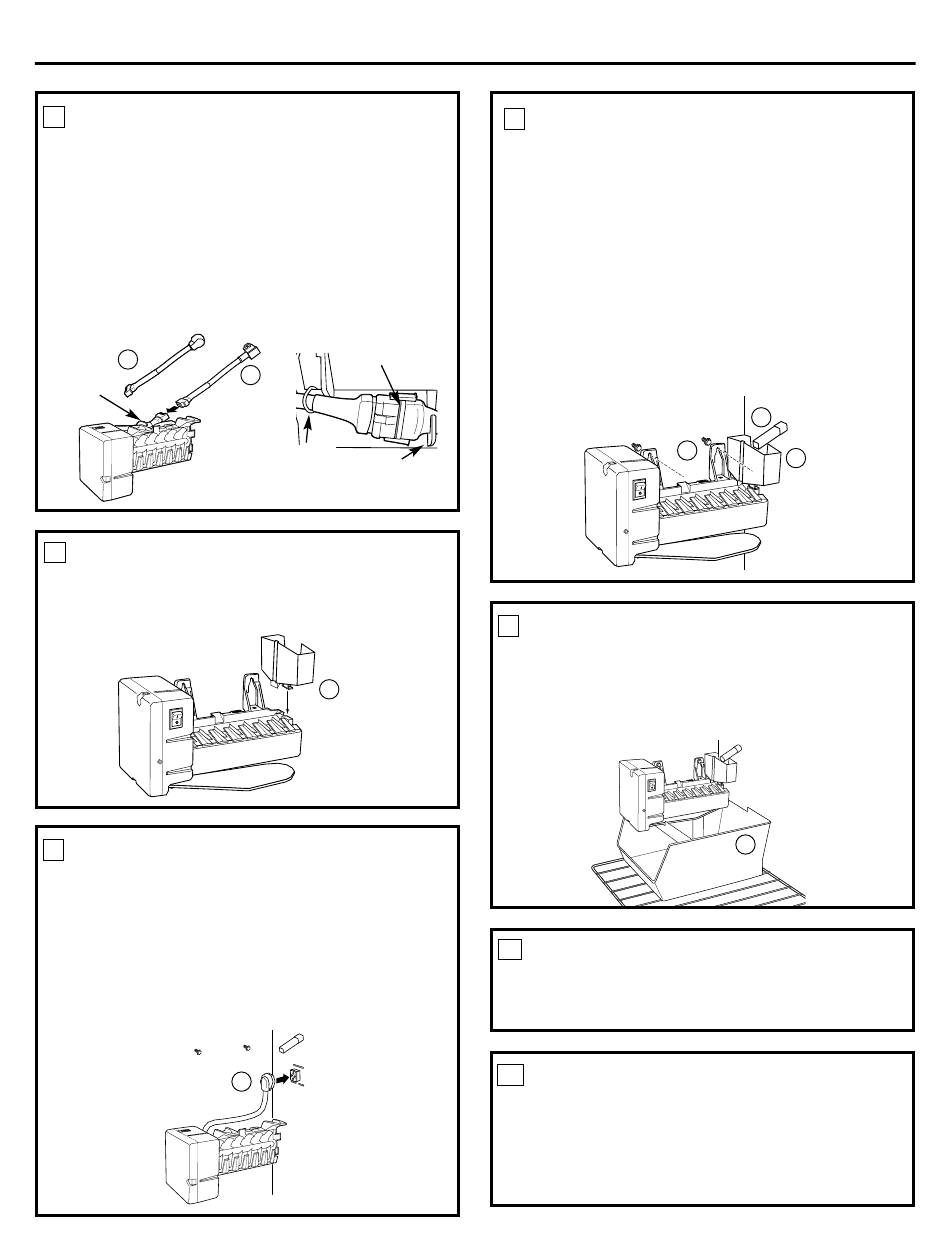

Instrucciones para la instalación
4
ADAPTADOR DEL CABLE DE CORRIENTE
Hay dos adaptadores de cables eléctricos incluidos en el
kit; asegúrese de usar el que corresponde a la cavidad en
la pared posterior del refrigerador. Conecte la terminal
hembra del adaptador del cable de corriente (19 ó 20) en
la terminal macho del cable eléctrico de la máquina de
hielos. Cuando conecte el adaptador al cable de energía
eléctrica, asegúrese de que el sello esté en su lugar, entre
los conectadores. Asegure el adaptador del cable a la
máquina de hielos colocándolo en un gancho en la parte
posterior de la máquina de hielos y sujetándolo a la
máquina de hielos con un cable de amarre (22).
19
o
Gancho
5
INSTALE LA TAZA DE LLENADO
DE LA MÁQUINA DE HIELOS
Instale la taza de llenado de la máquina de hielos (montada
al costado)(18) en la máquina de hielos como se muestra.
6
CONECTE LA MÁQUINA DE HIELOS
Sosteniendo la máquina de hielos en su lugar, conecte el
cable de corriente (D) en el orificio de arriba en la pared
posterior. Para asegurar el cable de corriente, coloque el
cable en los sujetadores ubicados en la pared posterior
del congelador. En el adaptador del cable de 6 patas (20),
asegure el tomacorriente en su lugar sujetando los
sujetadores en cada lado del tomacorriente. Asegúrese
de que los sujetadores encajen en su lugar. Asegúrelo
en su lugar colocando los sujetadores en cada lado.
Sello
20
Cable de
Gancho
amarre
18
D
7 MONTE LA MÁQUINA DE HIELOS
• Levante la máquina de hielos de manera que el tubo
de llenado (16) encaje en la abertura de la taza de
llenado (E). Cuelgue la máquina de hielos sobre los
dos tornillos de montaje (C).
Asegúrese de que:
• El cable de la corriente todavía esté firmemente
en el enchufe.
• El tubo de llenado (16) se extienda hasta la abertura
de la taza de llenado en la parte posterior de la
máquina de hielos. (Revise la parte posterior del
refrigerador para asegurar que el tubo de llenado no
se haya salido de la parte posterior del refrigerador).
LUEGO APRIETE FIRMEMENTE LOS TORNILLOS
DE MONTAJE DE LA MÁQUINA DE HIELOS.
INSTALE LA CUBETA DE HIELOS
8
Instale el estante del congelador en la posición inferior.
Coloque la cubeta de hielos (11) en el estante debajo de
la máquina de hielos.
Asegúrese de que el interruptor de corriente de la
máquina de hielos esté en la posición de O (apagado).
9
PEGUE LA ETIQUETA DE GARANTÍA
Se suministra una etiqueta (9) con este kit para registrar
la fecha de instalación para propósitos de la garantía.
Colóquela en la parte posterior del refrigerador.
10 GUARDE ESTE MANUAL
La garantía para la máquina de hielos está impresa en
este manual. Guarde este manual junto con el manual
del propietario de su refrigerador.
Ahora ha completado la instalación de la máquina de
hielos dentro del congelador. Continúe con la sección
Ensamble de la válvula del agua.
