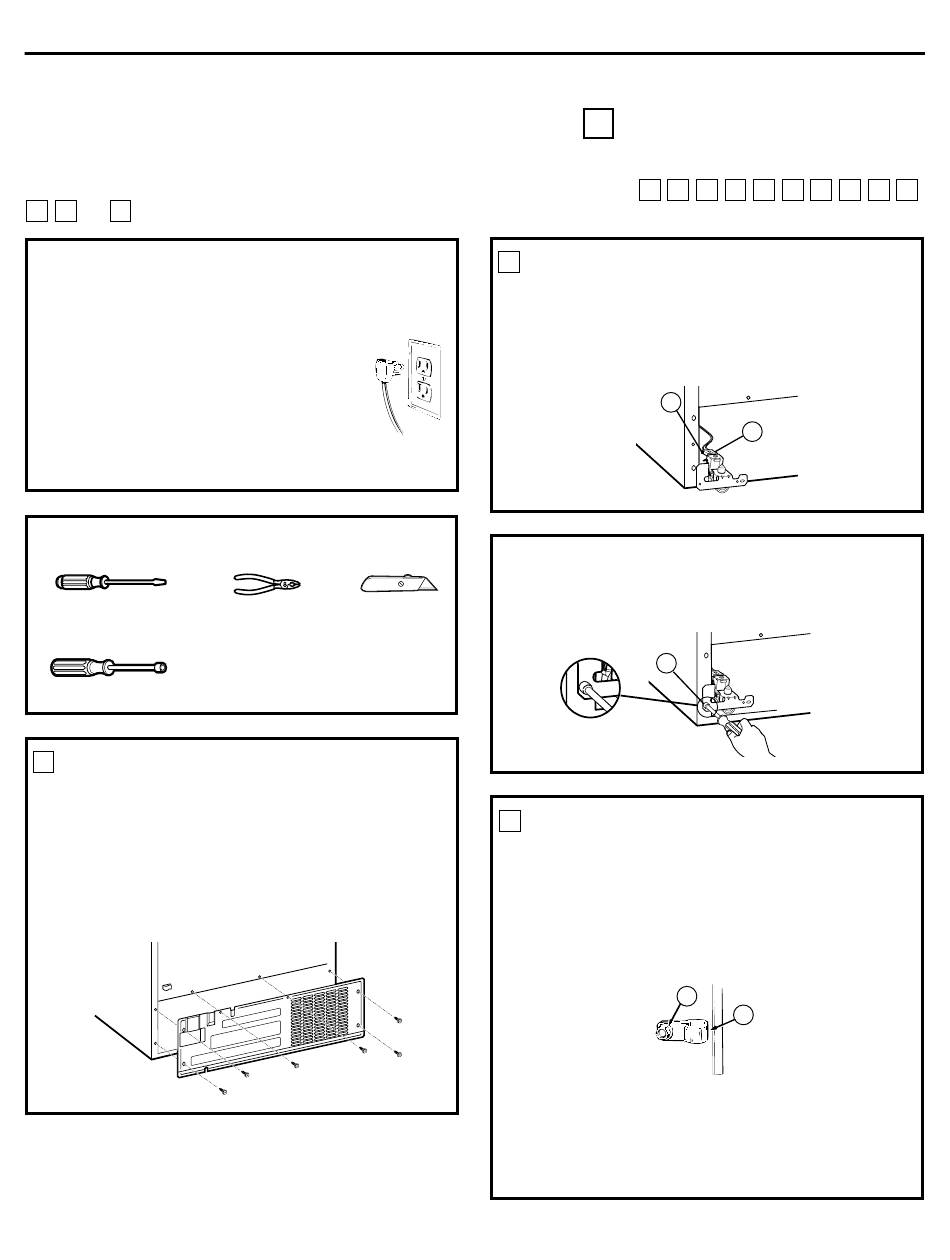

INSTRUCTIONS D'INSTALLATION DE L'ENSEMBLE DE
Est-ce que ce sont les bonnes instructions pour votre modèle? Suivez les instructions d'installation
indiquées sur l'étiquette placée à l'arrière de votre réfrigérateur —
ou S
Q R
AVANT DE COMMENCER
Lisez soigneusement chaque étape avant de
commencer.
MISE EN GARDE –
•
Débranchez le réfrigérateur. Pour
éliminer tout danger de secousse
électrique pendant l'installation, vous
devez débrancher la fiche de votre
réfrigérateur de sa prise électrique murale.
OUTILS NÉCESSAIRES
Tournevis à lame plate et
Phillips
Tourne-écrous de 5/16 po et de 1/4 po
ENLEVEZ LE COUVERCLE
1
Utilisez un tourne-écrou de 5/15 po ou une clé
anglaise pour enlever le couvercle du compartiment
du compresseur. Pour y arriver, vous devrez enlever
les six vis qui fixent le couvercle à l'arrière de
l'armoire du réfrigérateur.
Assurez-vous de conserver les vis, car vous devrez
remettre en place le couvercle pour assurer le bon
fonctionnement de votre réfrigérateur.
Instructions d'installation
ROBINET D'EAU N
Couteau aiguisé
Pinces
FIXEZ LE ROBINET D'EAU
2
• Trouvez la prise du connecteur femelle. Branchez
le connecteur femelle (C) aux contacts mâles du
robinet d'eau (4). Les fils correspondent
indifféremment à l'un ou l'autre contact.
• Fixez le robinet d'eau à l'armoire du
réfrigérateur en vissant la vis à tête hexagonale
(13) de la trousse dans le trou du pied de
l'armoire du réfrigérateur.
MONTEZ LE COLLIER DE
3
SERRAGE DE LA CONDUITE
D'EAU
Fixez le collier de serrage de la conduite d'eau
•
en métal (8) au réfrigérateur. Vissez la vis (7) de
la trousse, en la faisant passer à travers le collier
de serrage (8), dans l'indentation à l'arrière de
l'armoire du réfrigérateur.
Vous devez utiliser ce collier de serrage en métal
•
sur la conduite d'eau de la maison (consultez
Instructions d'installation de la conduite d'eau).
Vous ne pouvez pas l'utiliser sur la conduite allant
du robinet d'eau jusqu'à la machine à glaçons.
121
C F G H J K L
C
4
13
7
8
M N P
