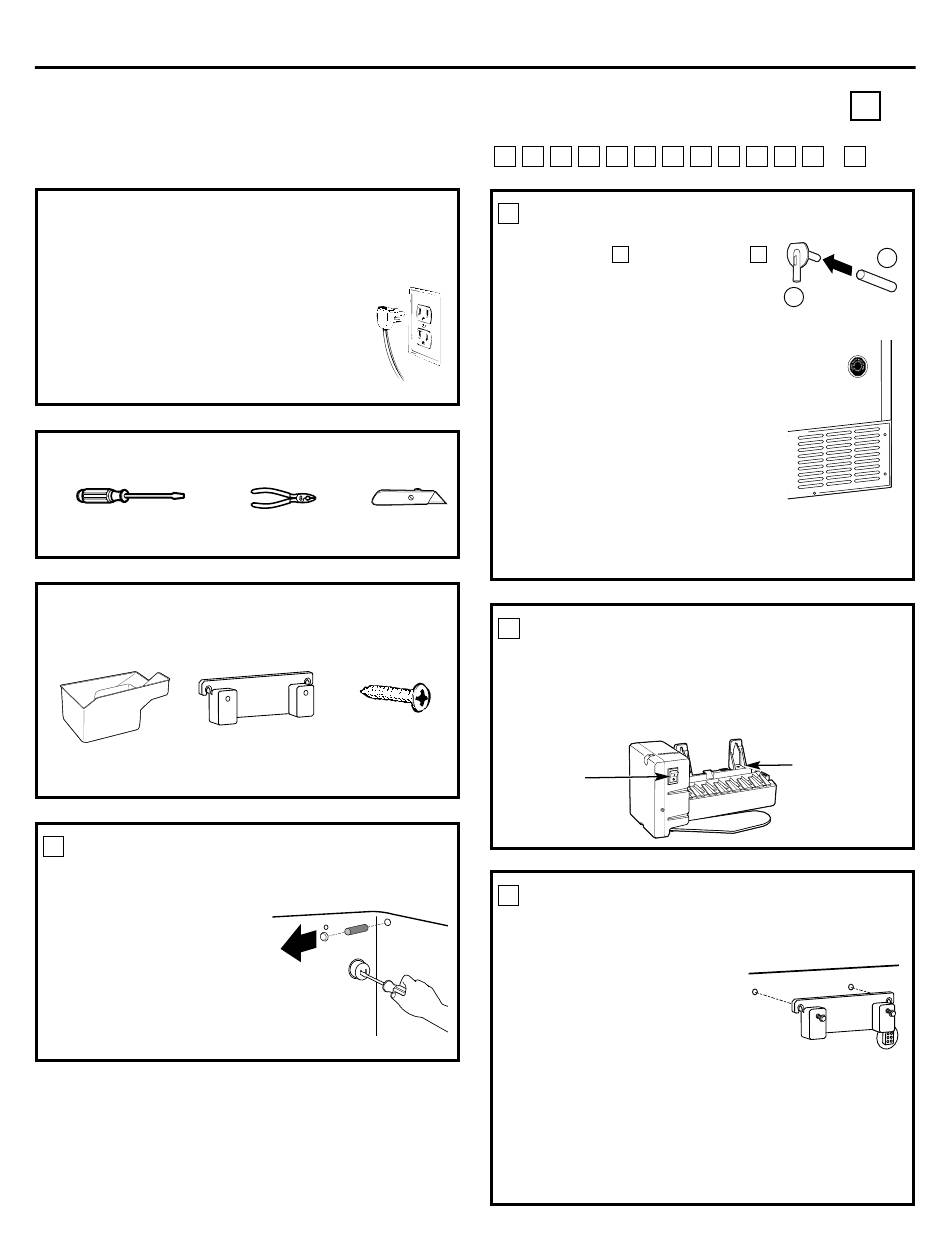

INSTRUCCIONES PARA LA INSTALACIÓN DE LA MÁQUINA DE HIELOS R
¿Son estas las instrucciones correctas para su modelo? Siga las Instrucciones para la instalación indicadas
por la etiqueta en la parte posterior del refrigerador
ANTES DE EMPEZAR
Lea cada paso completamente antes de proceder.
PRECAUCIÓN –
•
Desconecte el refrigerador. Para eliminar
el peligro de una descarga eléctrica
durante la instalación, debe desconectar
el refrigerador de su tomacorriente.
HERRAMIENTAS NECESARIAS
Destornillador plano
y Phillips
PARTES NECESARIAS QUE VIENEN
CON EL REFRIGERADOR
Bloque de montaje de la
Cubeta de hielos
máquina de hielos
Pieza No. WR30S1
Pieza No. WR2M3604
1 PREPÁRESE PARA LA INSTALACIÓN
• Retire todas las cestas del congelador para un mayor
acceso a la parte posterior del congelador.
• Retire y deseche la tapa
blanca grande de la pared
posterior del congelador.
Hale la tapa gris de
aislamiento y retire
cualquier suciedad.
• Retire la cubierta con un
destornillador de pala plana.
Instrucciones para la instalación
Cuchilla
Alicates
afilada
Tornillos de cabeza
Phillips (2)
Pieza No.
WR1M478
—
C F G H J
INSTALE EL TUBO DE LLENADO
2
• Corte el tubo de llenado (16) hasta
la longitud R (consulte la guía
en la página 216), con un cuchillo
afilado o una cuchilla de una sola
hoja.
• Deslice el tubo de llenado (16) en
la entrada del tubo de agua (15).
• Vaya a la parte posterior del
refrigerador. Retire la etiqueta que
cubre el orificio. Hale la tapa de
aislamiento y limpie cualquier
suciedad.
• En el lado del tubo de la entrada de
la tubería del agua (15) encontrará
un adhesivo. Retire el adhesivo y
deslice el tubo por el orificio cerca de
la parte superior en la parte de atrás del refrigerador.
Presione firmemente en la entrada para asegurarlo
al refrigerador.
3 FIJE EL INTERRUPTOR EN LA
POSICIÓN DE O (apagado)
Fije el interruptor de corriente de la máquina de hielos
en la posición de O (apagado) hasta que el refrigerador
se conecte al suministro de agua para evitar la operación
prematura de la misma.
Interruptor de
corriente
4 INSTALE EL BLOQUE DE MONTAJE
• Al interior del refrigerador, retire los dos
botones blancos pequeños de la pared lateral.
• Con los tornillos de cabeza
Phillips (con el bloque de
montaje), una el bloque de
montaje al refrigerador
introduciendo los tornillos a
través de los orificios externos
del bloque y en los orificios
donde se encontraban los botones.
• Instale dos tornillos enroscados de cabeza Phillips (14)
del kit, en los orificios interiores del monador. En
algunos modelos, los tornillos pueden estar ya en su
lugar en el montador. Las cabezas de los tornillos deben
extenderse aproximadamente 1/2" (13 mm) a partir
del montador.
204
K L M N P Q R
R
15
Orificio para el
cable de amarre
o
S
16
