SECTION 4 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED
3/4" (≈19mm) (x2)
4.1

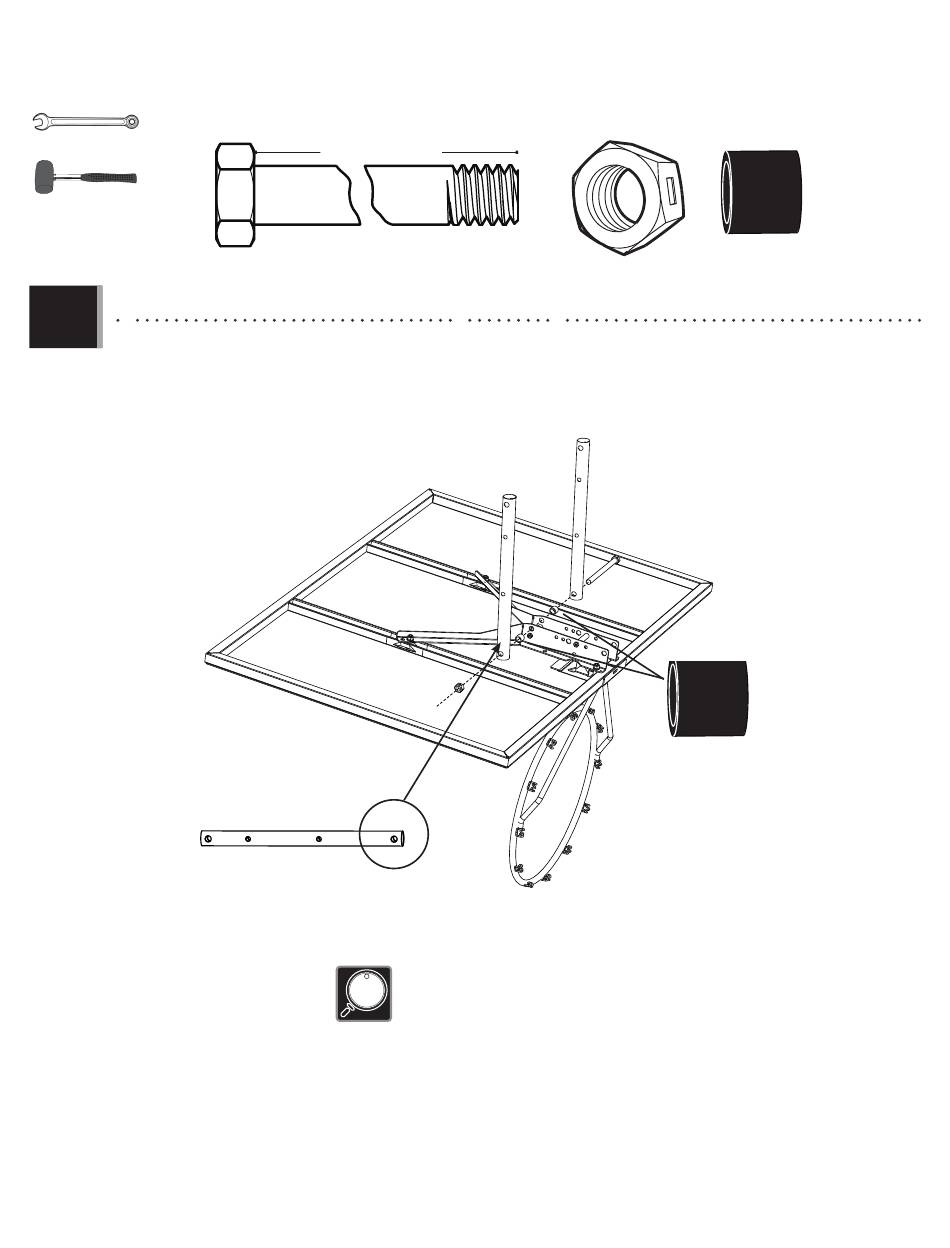

• Secure the short extension arms (AKC) to the backboard brackets in the location shown with the hardware indicated.
• Attacher les bras de rallonge courts (AKC) aux supports du panneau à l'emplacement indiqué en utilisant de la
quincaillerie indiquée.
• Sujetar los brazos de extensión cortos (AKC) a los soportes del tablero en la ubicación indicada usando el herraje
indicado.
!
SECTION 4 (SUITE)
/
SECCIÓN 4 (CONTINUACIÓN)
/ OUTILS ET QUINCAILLERIE REQUIS
6 5/8 in/po (≈17cm)
ADG (x1)
4.3
AAX
AKC
• Tighten the centerlock nut (AAX) until it is fl ush with the end of the bolt.
• Serrer l'écrou de blocage central (AAX) jusqu'à ce qu'il soit au ras de l'extrémité du boulon.
• Apretar la tuerca de bloqueo central (AAX) hasta que esté a ras del extremo del perno.
/ INSTRUMENTAL Y HERRAJE REQUERIDOS
AAX (x1)
AKC
AKC
ADG
22
ABL (x2)
ABL (x2)
