L'interface de l'unité d'ambiance est montrée en Fig. C-1.
3
+
AUTO
III
II
I
0
4
Room units without display

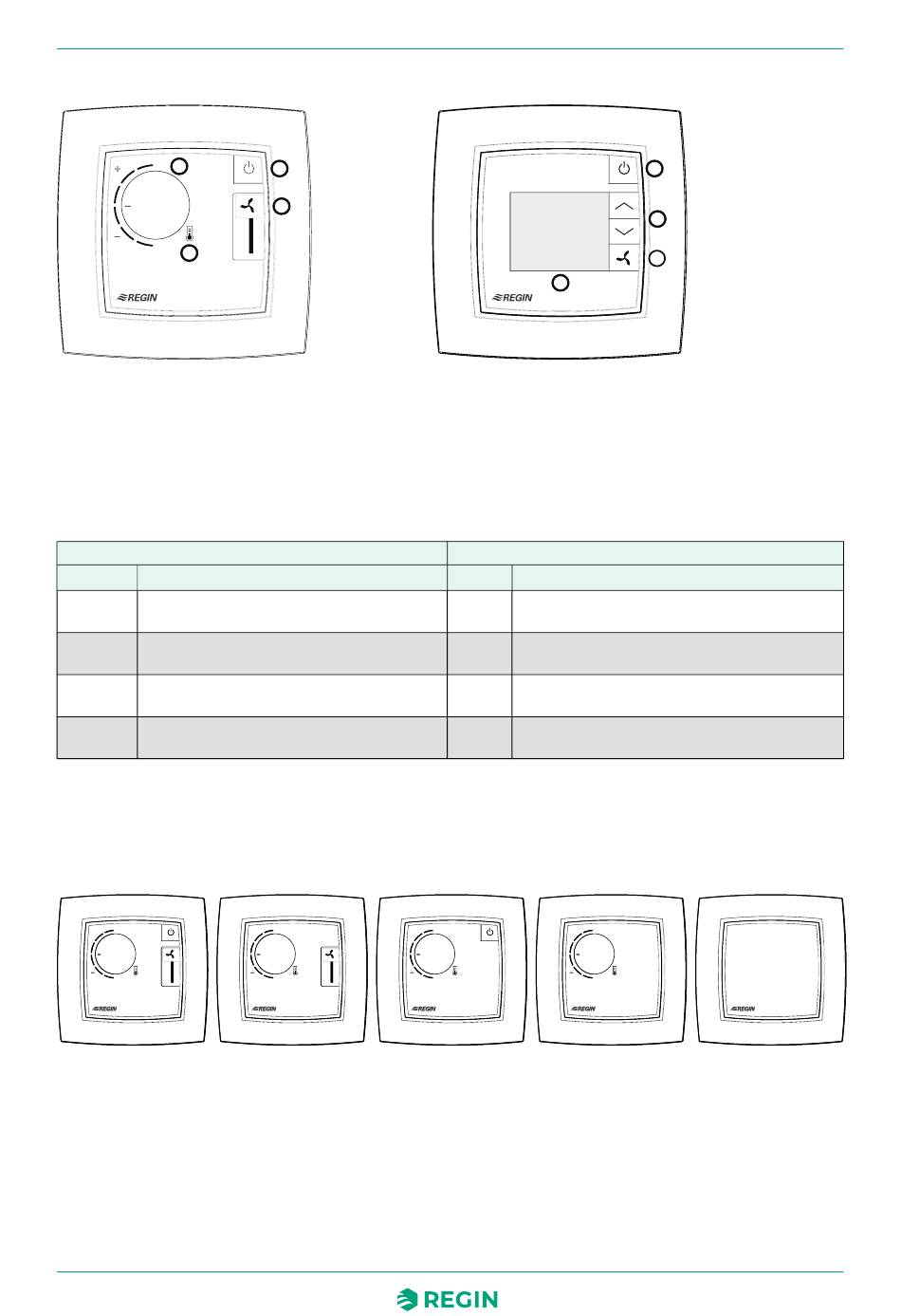

Fig. C-1 Les unités d'ambiance ED-RU-FO à gauche et les unités d'ambiance ED-RU-DFO à
droite
Tableau C-2 décrit les boutons, interrupteurs et LED disponibles sur les modèles avec et sans écran.
Tableau C-2 Description des bouton, interrupteur et LED des modèles avec et sans écran
Modèles sans écran
№
Description
1
Bouton de présence (On/Off) avec LED indiquant
l'état du régulateur[]
2
Commutateur de vitesse ventilateur
3
Bouton d'ajustement du point de consigne
4
LED sous l'icone de température indiquant si le
régulateur est en chauffage ou refroidissement
C.2 Modèles sans écran
Fig. C-2 Indique les différents modèles sans écran.
+
+
AUTO
AUTO
III
III
II
II
I
I
0
0
ED-RU-FO
Fig. C-2 ED-RU... unités d'ambiance sans écran.
C.2.1 Changer de vitesse
La vitesse du ventilateur est choisie avec le commutateur de vitesse.
Lorsque le régulateur est dans l'état paramétré pour le mode arrêt la vitesse est toujours Auto
indépendamment de la sélection sur l'unité d'ambiance.
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Aperçu des modèles – ED-RU-... unités d'ambiance
1
2
+
+
+ +
AUTO
AUTO
III
III
II
II
I
I
0
0
ED-RU-F
ED-RU-O
4
Room units with display
Modèles avec écran
№
Description
1
Bouton de présence (on/off)[]
2 (*)
Bouton de vitesse ventilateur (*Bouton multi-fonction
sur le modèle ED-RU-DOS, voir section C.3.9) [][]
3
Boutons Haut/Bas pour l'ajustement du point de
consigne[]
4
Écran
+ +
ED-RU
1
3
*
2
ED-RU-H
93 (128)
