Tableau 2-5 Valeurs de configuration pour la sortie et types de sorties du régulateur
Signal de sortie
Configuration des sorties du régulateur
Y1
Vanne change-over
Vanne change-over, ouvrir
Vanne change-over, fermer
Vanne change-over, thermique (PWM)
Fig. 2-6 illustre le fonctionnement de la régulation en mode chauffage lorsqu'aucune limite max ou min n'est
configurée.
La demande de chauffage augmente lorsque la température ambiante baisse. Lorsque la température
ambiante descend en-dessous du Point de consigne de chauffage, Y1 : Le signal change-over (mode chauffage)
augmente pour correspondre à la demande de chauffage. À 100% de la demande de chauffage, Y1 : Le signal
change-over (mode chauffage) atteint son maximum.
Lorsque la température ambiante est supérieure au point de consigne de chauffage et qu'il n'y a pas de
demande de chauffage, Y1 : Le signal change-over (mode chauffage) est à son minimum.
Sortie
Max. : 100 %
Y1 : Signal de la vanne change-over (mode chauffage)
Min. : 0 %
Demande de chauffage
100 %

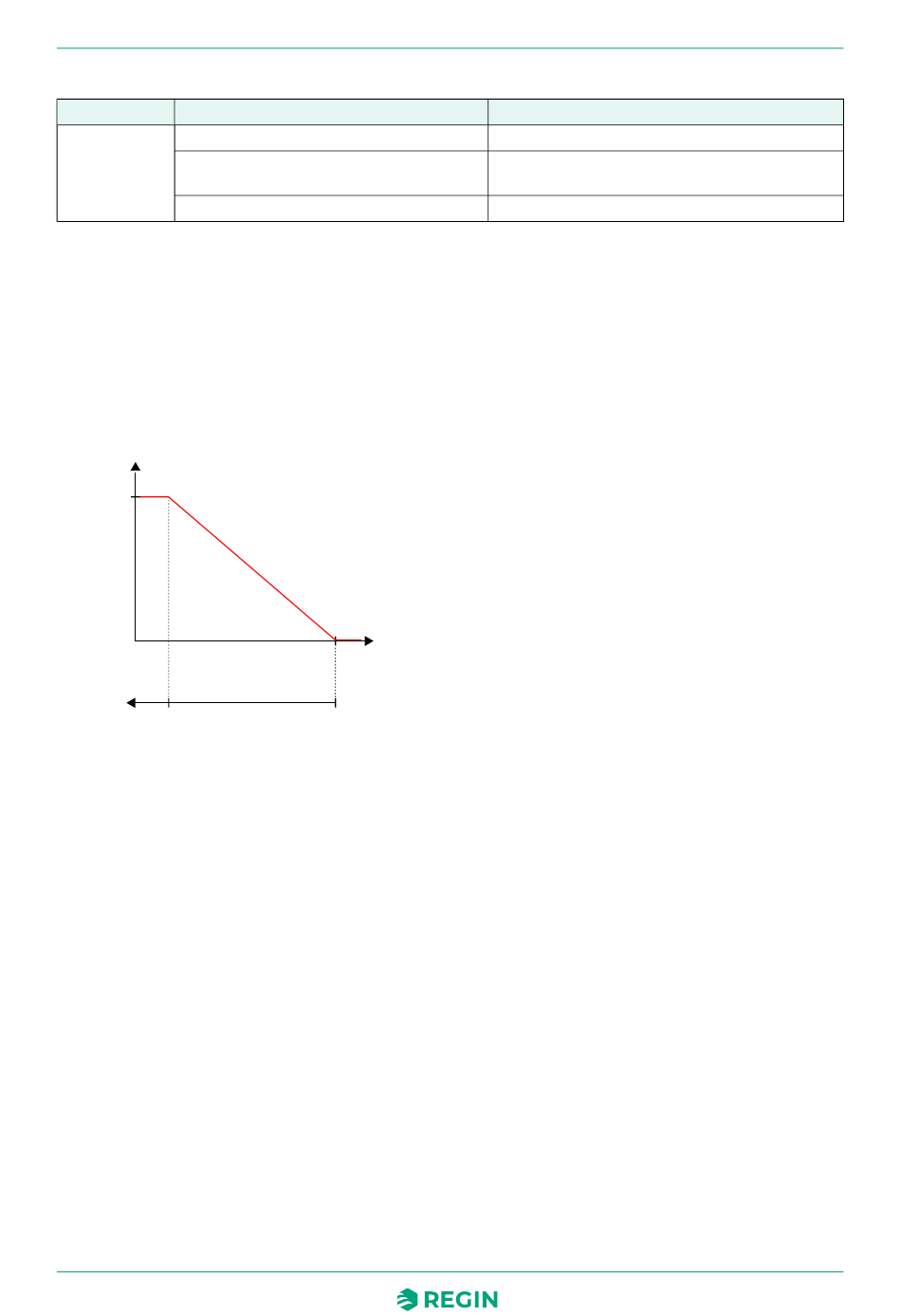

Fig. 2-6 Fonctionnement de la régulation pour le mode Chauffage/Refroidissement (Change-
over) lorsque le régulateur est en mode chauffage.
Fig. 2-7 illustre le fonctionnement de la régulation en mode refroidissement lorsqu'aucune limite max ou min
n'est configurée.
La demande de refroidissement augmente lorsque la température ambiante augmente. Lorsque la
température ambiante dépasse le point de consigne de refroidissement, Y1: Le signal de change-over (mode
froid) augmente pour correspondre à la demande de refroidissement. A 100 % de la demande de
refroidissement, Y1: Le signal change-over (mode froid) atteint son maximum.
Lorsque la température ambiante est inférieure au point de consigne de refroidissement, et qu'il n'y a pas de
demande de refroidissement, Y1 : Le signal change-over (mode froid) est à son minimum.
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Chauffage
Température ambiante
consigne
0 %
Fonctions de régulation
Type de sortie
Analogique
Digitale
Digitale
Digitale
14 (128)
