Tableau 2-1 Valeurs de configuration pour la sortie et types de sorties du régulateur
Signal de sortie
Configuration des sorties du régulateur
Y1
Chauffage
Vanne chauffage, ouvrir
Vanne chauffage, fermer
Vanne chauffage, thermique (PWM)

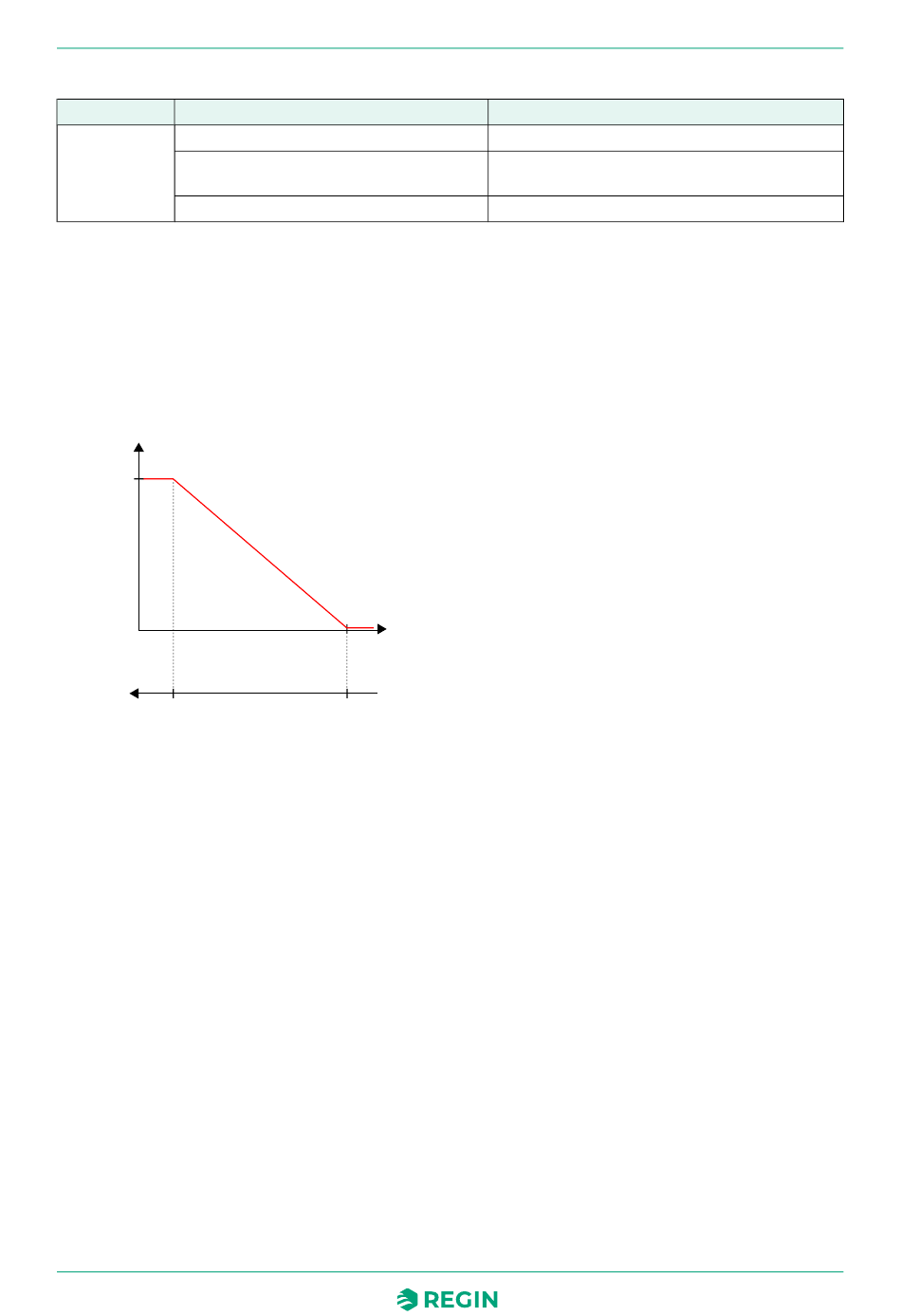

Fig. 2-2 illustre le fonctionnement de ce régulateur lorsqu'aucune limite max ou min n'est configurée.
La demande de chauffage augmente lorsque la température ambiante baisse. Lorsque la température
ambiante descend en-dessous du Point de consigne de chauffage, Y1 : Le signal de chauffage augmente pour
correspondre à la demande de chauffage. À 100 % de la demande de chauffage, Y1 : Le signal de chauffage
atteint son maximum.
Lorsque la température ambiante est supérieure au point de consigne de chauffage et qu'il n'y a pas de
demande de chauffage, Y1 : Le signal de chauffage est à son minimum.
Sortie
Max. : 100 %
Y1 : Signal de chauffage
Min. : 0 %
température de consigne
Demande de chauffage
100 %
Fig. 2-2 Fonctionnement du régulateur en mode chauffage.
2.1.2
Chauffage + Chauffage
Ce mode de régulation convient aux installations avec deux sources de chaleur en séquence, tels que des
radiateurs ou des ventilo-convecteurs.
Le régulateur fonctionne en mode chauffage et régule selon la consigne de chauffage et la température
ambiante mesurée.
Le régulateur est toujours en mode chauffage et envoie deux signaux de chauffage, Y1 et Y2, qui sont
paramétrés sur les sorties du régulateur à l'aide des valeurs de configuration dans Tableau 2-2.
L'ordre de séquence pour Y1 et Y2 peut être paramétré.
Les limites maximales et minimales des signaux de sortie peuvent être réglées. Voir section 2.2.
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Chauffage
Température ambiante
0 %
Fonctions de régulation
Type de sortie
Analogique
Digitale
Digitale
Digitale
10 (128)
