Max: 100%
Y1: Signal chauffage
Min VAV: 20%
Min: 0%
0%
Demande de chauffage
100%

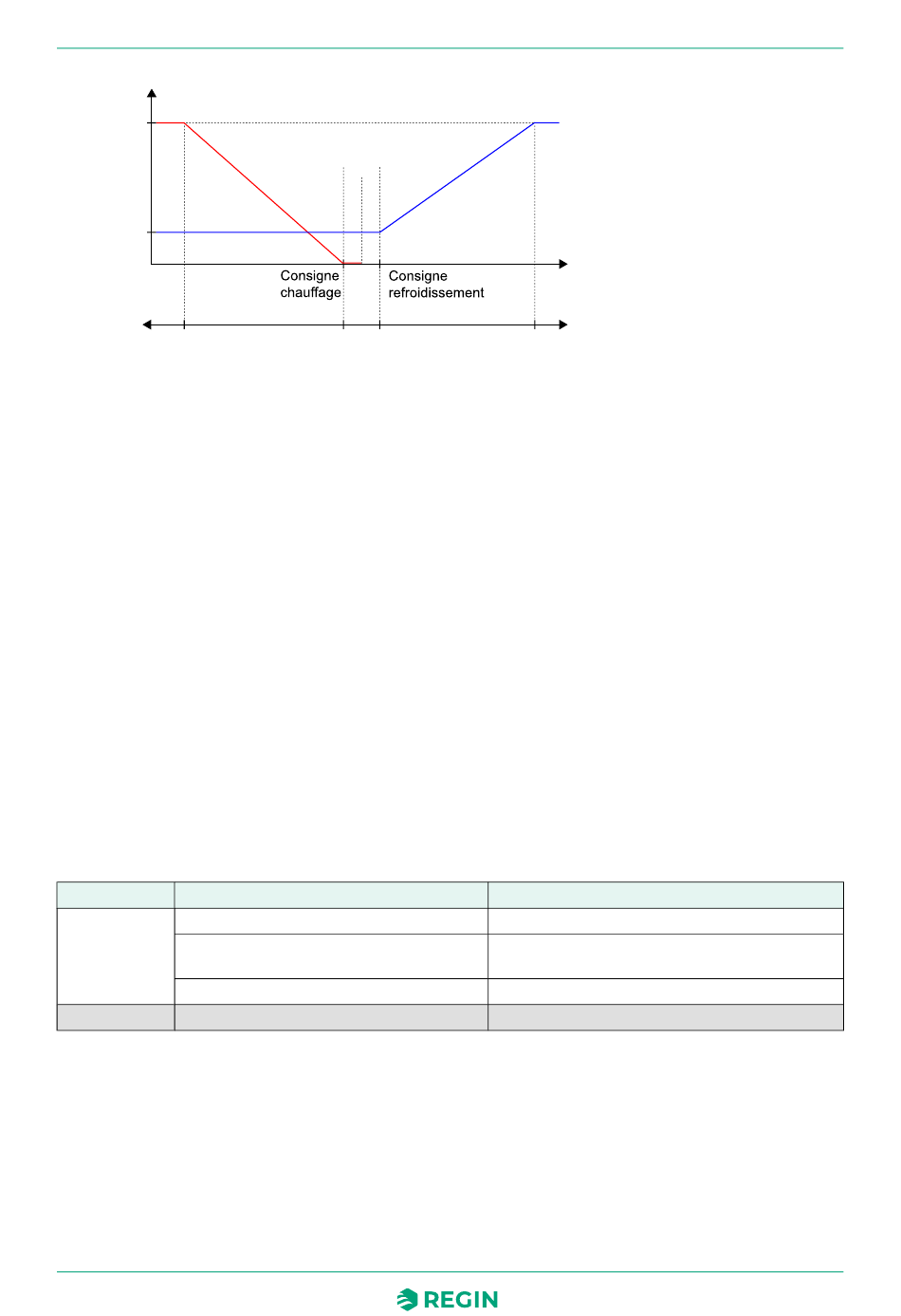

Fig. 2-10 Fonctionnement de régulation pour le mode Chauffage + VAV lorsque le régulateur
contrôle selon la demande de chauffage et de refroidissement.
2.1.8
Refroidissement + VAV
Ce mode de régulation convient aux installations de CVC avec refroidissement par poutre froide, où une
vanne et un registre régulent l'air froid. L'air doit être pré-traité et refroidi puisque le diffuseur lui-même n'a
pas de capacité de refroidissement.
Le régulateur fonctionne en mode refroidissement et régule selon le point de consigne de refroidissement et
la température ambiante mesurée. Par ailleurs, le régulateur peut être réglé pour réguler également en
fonction de la demande d'air frais, ou en fonction de la demande de refroidissement et de la demande d'air
frais simultanément. Voir section 2.6. Le régulateur utilise les valeurs de CO
d'air neuf. Voir section 2.11.
Le régulateur est toujours en mode refroidissement et envoie respectivement un signal de chauffage, Y1, et
un signal VAV, Y2, qui sont paramétrés sur les sorties du régulateur à l'aide des valeurs de configuration dans
Tableau 2-9.
L'ordre de séquence pour Y1 et Y2 peut être paramétré.
Il est possible de définir des limites maximales et minimales pour le signal de sortie de refroidissement. Voir
section 2.2. Les limites maximales et minimales du signal de sortie VAV peuvent être réglées via la fonction
de contrôle VAV. Voir section 2.6.
Tableau 2-9 Valeurs de configuration pour la sortie et types de sorties du régulateur
Signal de sortie
Configuration des sorties du régulateur
Y1
Refroidissement
Vanne refroidissement, ouvrir
Vanne refroidissement, fermer
Vanne refroidissement, thermique (PWM)
Y2
VAV
Fig. 2-11 illustre le fonctionnement d'une régulation selon la demande de refroidissement, lorsqu'aucune
limite max ou min n'est configurée pour le signal de sortie de refroidissement, et qu'une limite min est
configurée pour le signal de sortie VAV.
La demande de refroidissement augmente lorsque la température ambiante augmente. Lorsque la
température ambiante dépasse le point de consigne de refroidissement, Y1: Le signal de refroidissement
augmente pour correspondre à la demande connexe. À 49% de la demande de refroidissement, Y1: Le signal
de refroidissement atteint son maximum. Lorsque la température ambiante augmente davantage et la
demande de refroidissement dépasse 51 %, Y2 : Le signal VAV augmente alors que Y1 : Le signal de
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Y2: Signal VAV
0%
0%
Type de sortie
Analogique
Digitale
Digitale
Digitale
Analogique
Fonctions de régulation
Température d'ambiance
Demande de refroidissement
100%
pour contrôler la demande
2
19 (128)
