50% est fixée, le signal de VAV suit l'augmentation de celui du chauffage mais ne dépasse jamais 50% de son
maximum réel (100%).
Sortie
Max. : 100 %
VAV max. pour
Chauffage 50 %
Min. : 0 %
Demande de chauffage
100 %

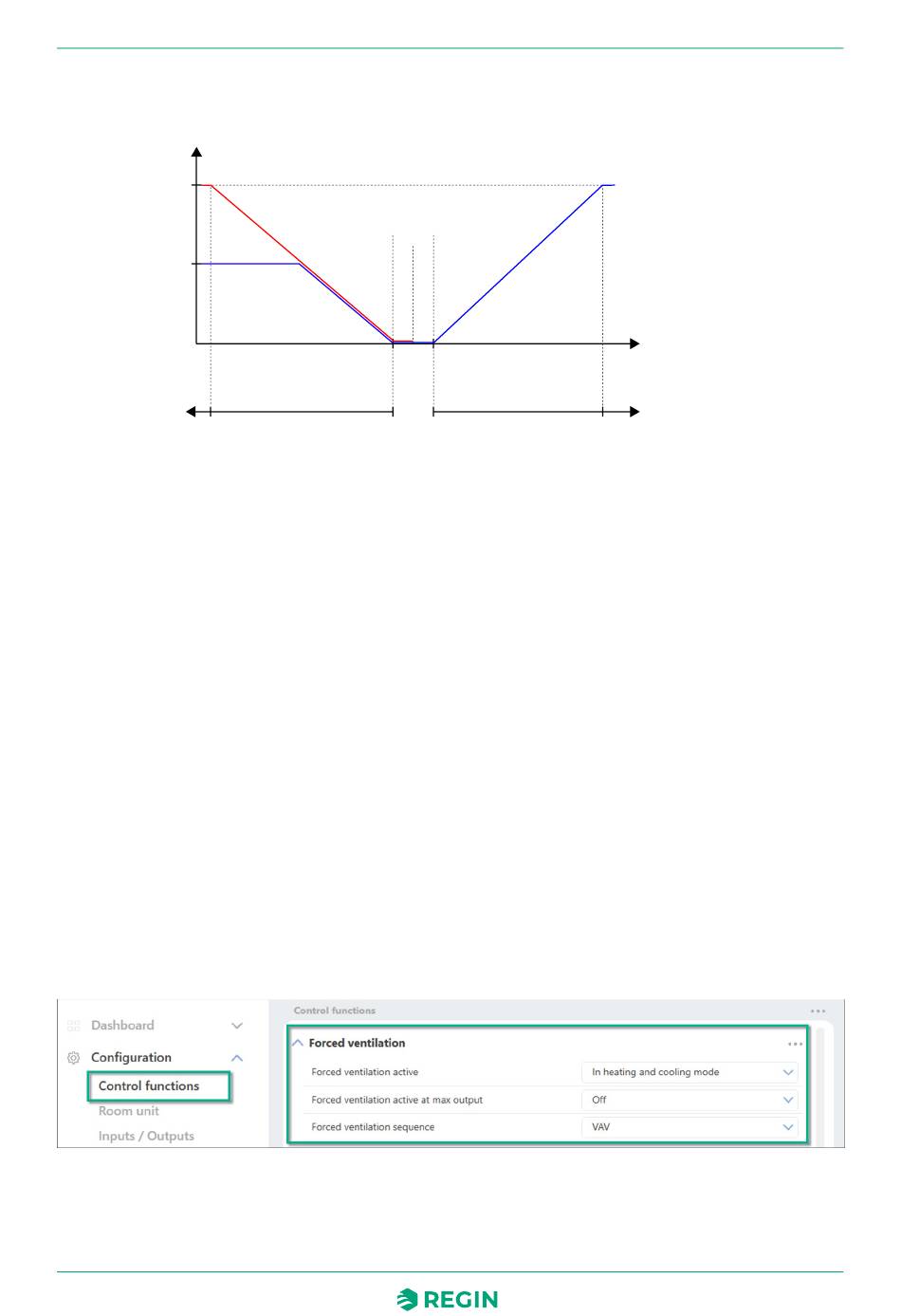

Fig. 2-35 Fonctionnement de régulation pour le mode Chauffage + VAV lorsque la sortie VAV
est au maximum en demande de chauffage.
2.7 Ventilation forcée
La ventilation forcée est une fonction de régulation permettant d'améliorer la qualité de l'air d'une pièce via
un renouvellement d'air renforcé. Ceci est obtenu en ouvrant complètement le diffuseur régulant le flux
d'air de la pièce, ce qui augmente l'air neuf et baisse le niveau de CO
également être utilisée pour booster la distribution de chauffage ou de froid lorsque le signal de sortie
chauffage, refroidissement ou VAV a atteint son maximum.
La fonction de Ventilation forcée peut être utilisée dans tous les modes de régulation et est activée en
appliquant les paramètres de configuration Ventilation forcée active ou Ventilation forcée active à la sortie max,
c'est-à-dire en les modifiant à partir de leurs valeurs Off.
La fonction de Ventilation forcée est activée lorsque le régulateur passe à l'état de bypass et que l'une des
conditions spécifiées par les paramètres Ventilation forcée active ou Ventilation forcée active à la puissance
maximale est remplie. Voir section 2.4 pour plus d'informations sur la fonction bypass.
Lorsque la fonction de ventilation forcée est active, une sortie digitale du régulateur configuré avec la valeur
Ventilation forcée est active, et le signal de sortie analogique VAV est réglé à son maximum pour les modes
de régulation qui comprennent une séquence VAV. Alternativement, dans le cas des modes de régulation
Refroidissement + VAV et chauffage + Refroidissement + VAV, le signal de sortie refroidissement peut être
paramétré au maximum quand la ventilation forcée est active.
Les paramètres de configuration de la ventilation forcée dans Application tool 2 sont affichés dans Fig. 2-36.
Fig. 2-36 Paramètres de la ventilation forcée dans Application tool 2
Les paramètres de la ventilation forcée sont décrits dans Tableau 2-24.
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Signal de chauffage
Plage morte
Chauffage
temp. de consigne
0 %
Fonctions de régulation
Signal VAV
Refroidissement
temp. de consigne
0 %
100 %
. La fonction ventilation forcée peut
2
Temp. ambiante
Demande de
refroidissement
43 (128)
