2.2 Limites max et min pour la sortie chauffage et
refroidissement

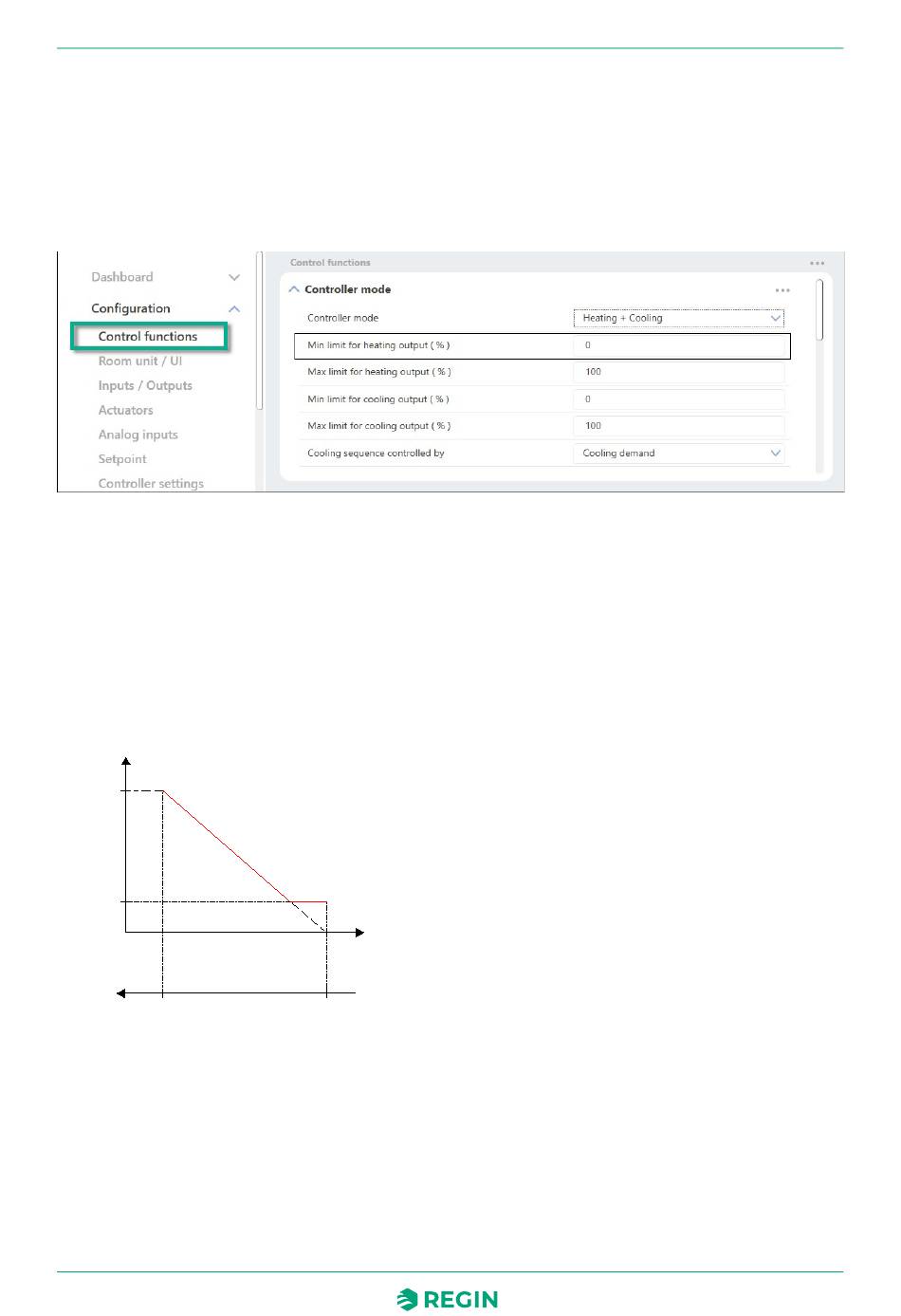

Limites maximales et minimales de la sortie de chauffage et de refroidissement Fig. 2-14 affiche les
paramètres de configuration dans .Application tool 2.
Les limites maximales et minimales du signal de sortie VAV peuvent être réglées via la fonction de contrôle
VAV. Voir section 2.6.
Fig. 2-14 Paramètres de configuration des limites maximales et minimales de puissance de
chauffage et de refroidissement dans Application tool 2
Les limites de sortie de chauffage sont actives lorsque le régulateur est en mode chauffage, et inactives
lorsqu'il n'est pas en mode chauffage. Le fait que le régulateur soit en mode chauffage ou non est défini par
le mode de régulation utilisé. Voir section 2.1.
Fig. 2-15 illustre l'impact sur le fonctionnement de régulation lorsque des limites sont configurées pour la
sortie chauffage. Par exemple, lorsqu'une limite max de 85% est fixée, le signal de chauffage ne dépasse
jamais 85% de son maximum réel (100%). Lorsqu'une limite min de 20% est fixée, le signal de chauffage sera
toujours au moins à 20%, tant que le régulateur est en mode chauffage.
Sortie
100 %
Signal de chauffage
Min. : 20 %
0 %
Demande de chauffage
100 %
Fig. 2-15 Fonctionnement de la régulation lorsque des limites max et min sont configurées
pour la sortie chauffage
Les limites de sortie refroidissement sont actives lorsque le régulateur est en mode refroidissement, et
inactives lorsqu'il n'est pas en mode refroidissement. Le fait que le régulateur soit en mode refroidissement
ou non est défini par le mode de régulation utilisé. Voir section 2.1.
Fig. 2-16 illustre l'impact sur le fonctionnement de régulation lorsque des limites sont configurées pour la
sortie refroidissement. Par exemple, lorsqu'une limite max de 85% est fixée, le signal de refroidissement ne
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Chauffage
Température ambiante
température de consigne
0 %
Fonctions de régulation
23 (128)
