dépasse jamais 85% de son maximum réel (100%). Lorsqu'une limite min de 20% est fixée, le signal de
refroidissement sera toujours au moins à 20%, tant que le régulateur est en mode refroidissement.
Sortie
100 %
Max. : 85 %
Signal de refroidissement
Min. : 20 %
0 %
Refroidissement
température de consigne
0 %

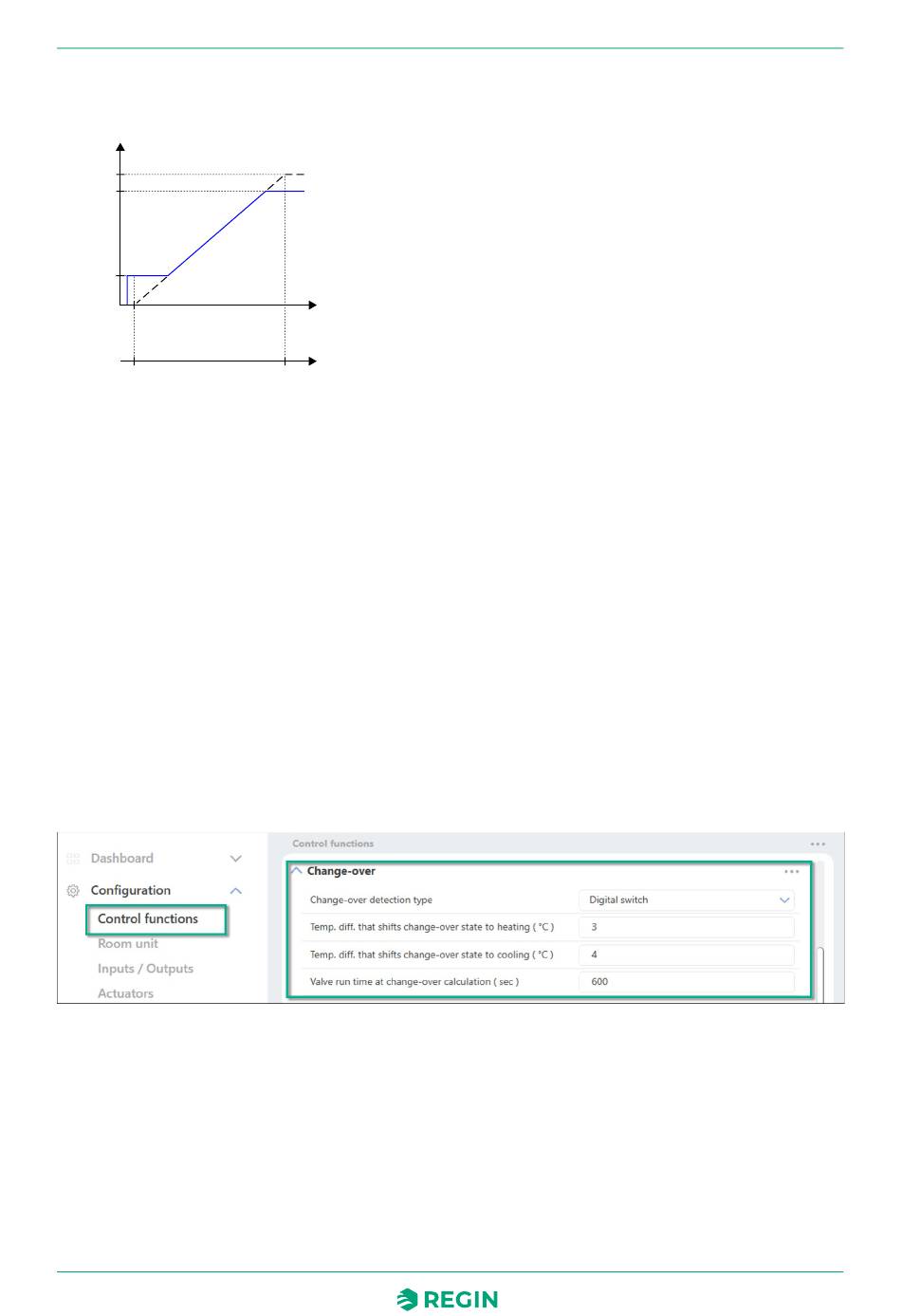

Fig. 2-16 Fonctionnement de régulation lorsque des limites max et min sont configurées pour
la sortie refroidissement.
2.3 Change-over
Change-over est une fonction permettant au régulateur de fournir un signal soit de chauffage soit de
refroidissement sur la même sortie. Ceci est possible en changeant le mode Change-over de chauffage en
refroidissement ou inversement. Une fonction Change-over permet d'utiliser le régulateur pour un circuit
CVC en Change-over à 2 tubes, où l'eau chaude et l'eau froide circulent dans le même réseau et une vanne
unique est utilisée pour réguler la température.
L'état de Change-over du régulateur est soit le chauffage ou soit le refroidissement, et il est géré
automatiquement par la détection du Change-over. Voir section 2.3.1. Le mode Change-over du régulateur
peut également être mis manuellement via le paramétrage Manuel / Auto, ou via la communication.
La fonction Change-over est activée et les paramètres de configuration pour la détection du changement sont
affichés dans Application tool 2 lorsque l'un des modes de régulateur suivants est sélectionné :
Chauffage/Refroidissement (change-over)
✓
Chauffage + Chauffage/Refroidissement (change-over)
✓
Fig. 2-17 Paramètres de la détection change-over dans Application tool 2
2.3.1
Détection change-over
La détection se fait soit à l'aide d'une sonde PT1000 raccordée à une entrée analogique, soit en utilisant un
contact libre de potentiel raccordé à une Entrée digitale. La sonde PT1000 doit être montée de la sorte
qu'elle détecte la température du fluide dans le tube.
Lorsqu'une sonde PT1000 est utilisée pour la détection, le changement du mode de régulation dépend de la
différence entre la température du fluide et la température ambiante. Le régulateur active le mode chauffage
si la température du fluide dépasse de 3 °C (par défaut) la température ambiante. Le régulateur active le
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Température ambiante
Demande de refroidissement
100 %
Fonctions de régulation
24 (128)
