Tableau 2-6 Valeurs de configuration pour la sortie et types de sorties du régulateur
Signal de sortie
Configuration des sorties du régulateur
Y1
Vanne change-over
Vanne change-over, ouvrir
Vanne change-over, fermer
Vanne change-over, thermique (PWM)
Y2
Chauffage
Vanne chauffage, ouvrir
Vanne chauffage, fermer
Vanne chauffage, thermique (PWM)

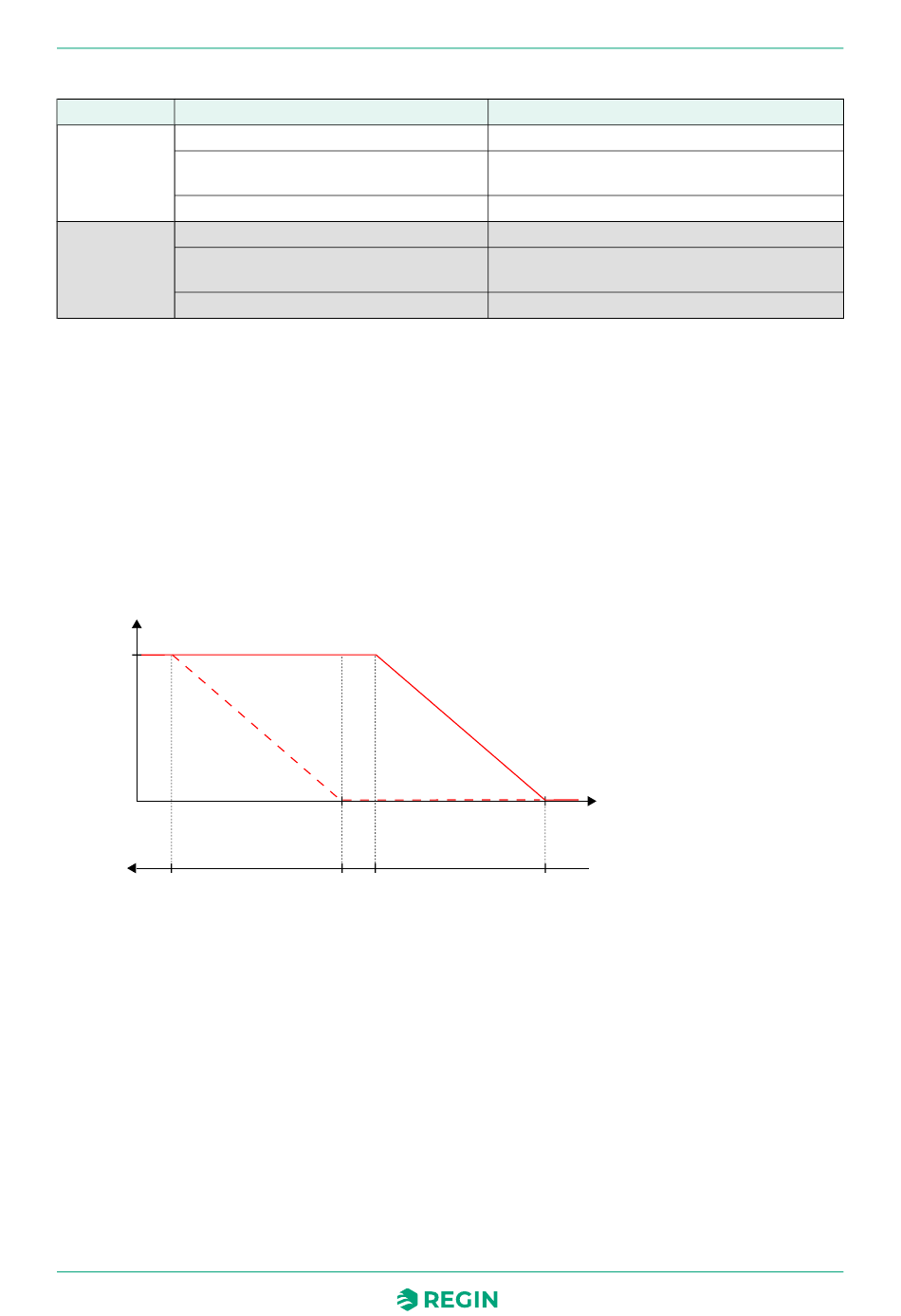

Fig. 2-8 illustre le fonctionnement de régulation pour ce mode lorsqu'aucune limite max ou min n'est
configurée.
La demande de chauffage augmente lorsque la température ambiante baisse. Lorsque la température
ambiante descend en-dessous du Point de consigne de chauffage, Y1 : Le signal change-over (mode chauffage)
augmente pour correspondre à la demande de chauffage. À 49% de la demande de chauffage, Y1 : Le signal
change-over (mode chauffage) atteint son maximum. Lorsque la température ambiante baisse davantage et la
demande de chauffage dépasse 51 %, Y2 : Le signal de chauffage augmente alors que Y1 : Le signal change-
over (mode chauffage) reste à son maximum. À 100% de la demande de chauffage, Y2 : Le signal de chauffage
atteint son maximum.
Lorsque la température ambiante est supérieure au point de consigne et qu'il n'y a pas de demande de
chauffage, à la fois Y1 : Le signal change-over (mode chauffage) et Y2 : Signal de chauffage sont au minimum.
Sortie
Max. : 100 %
Y2 : Signal de chauffage
Min. : 0 %
Demande de chauffage
100 %
Fig. 2-8 Fonctionnement de régulation pour le mode Chauffage + Chauffage/Refroidissement
(Change-over) lorsque le régulateur est en mode Chauffage + Chauffage.
Mode Chauffage + Refroidissement
Le régulateur fonctionne en mode chauffage et refroidissement et régule selon le point de consigne de
chauffage, de refroidissement et la température ambiante mesurée.
L'écart de température entre le point de consigne de chauffage et de refroidissement est défini comme plage
neutre. Le régulateur est en mode chauffage lorsque la température ambiante est inférieure à [consigne
chauffage plus la moitié de la plage neutre], et en mode refroidissement si la température est supérieure à
[consigne refroidissement moins la moitié de la plage neutre].
Lorsque le régulateur est en mode refroidissement, il envoie un signal de froid, Y1, qui est paramétré sur les
sorties du régulateur à l'aide des valeurs de configuration dans Tableau 2-7. Le signal de sortie Y1 est associé
au ventiloconvecteur à 2 tubes.
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Type de sortie
Analogique
Digitale
Digitale
Digitale
Analogique
Digitale
Digitale
Digitale
Y1 : Signal de la vanne change-over (mode chauffage)
Chauffage
température de consigne
51 %49 %
Fonctions de régulation
Température ambiante
0 %
16 (128)
