Sortie
Max. : 100 %
VAV min. : 20 %
Min. : 0 %
Refroidissement
consigne
0 %

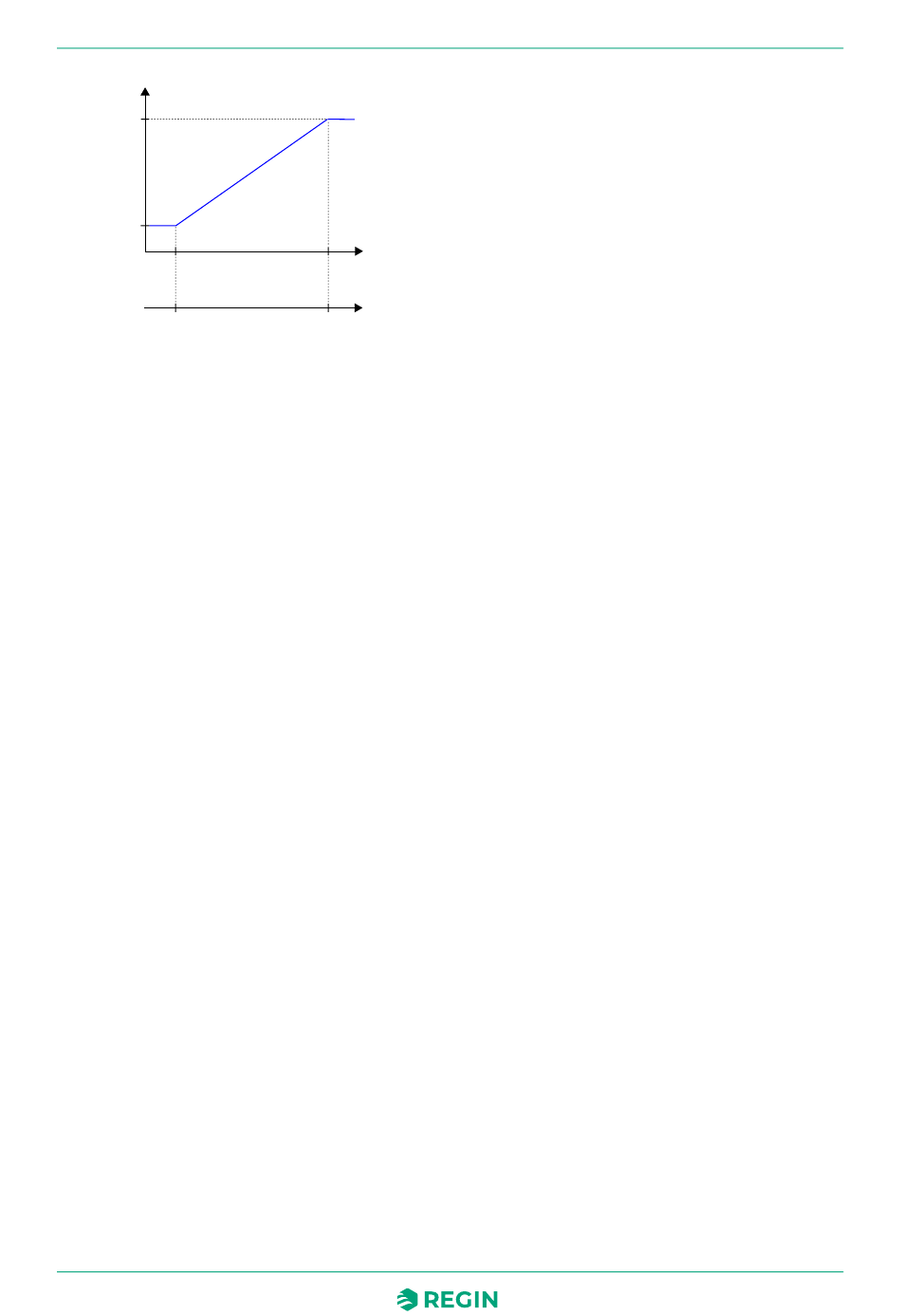

Fig. 2-12 Fonctionnement de la régulation pour le mode VAV lorsque le régulateur contrôle
selon la demande de refroidissement
2.1.10 Chauffage + Refroidissement + VAV
Ce mode de régulation convient aux systèmes CVC d'une pièce qui utilisent un radiateur comme dispositif
de chauffage et une poutre froide comme dispositif de refroidissement, où la poutre contient une vanne de
refroidissement et un diffuseur qui régulent la basse température de l'air d'alimentation distribué dans la
pièce pour fournir du refroidissement et de l'air frais. L'air doit être pré-traité et refroidi puisque le diffuseur
lui-même n'a pas de capacité de refroidissement.
Le régulateur fonctionne en mode chauffage et refroidissement et régule selon le point de consigne de
chauffage, de refroidissement et la température ambiante mesurée. Par ailleurs, le régulateur peut être réglé
pour réguler également en fonction de la demande d'air frais, ou en fonction de la demande de
refroidissement et de la demande d'air frais simultanément. Voir section 2.6. Le régulateur utilise les valeurs
de CO
pour contrôler la demande d'air neuf. Voir section 2.11.
2
L'écart de température entre le point de consigne de chauffage et de refroidissement est défini comme plage
neutre. Le régulateur est en mode chauffage lorsque la température ambiante est inférieure à [consigne
chauffage plus la moitié de la plage neutre], et en mode refroidissement si la température est supérieure à
[consigne refroidissement moins la moitié de la plage neutre].
En mode chauffage, le régulateur envoie à la fois un signal de chauffage, Y1, et un signal VAV, Y3,
paramétrables sur les sorties du régulateur à l'aide des valeurs de configuration dans Tableau 2-11.
En mode refroidissement, le régulateur envoie respectivement un signal de refroidissement, Y2, et un signal
VAV, Y3, qui sont paramétrés sur les sorties du régulateur à l'aide des valeurs de configuration dans Tableau
2-11.
L'ordre de séquence pour Y2 et Y3 peut être paramétré.
Limites maximales et minimales de la sortie de chauffage et de refroidissement Voir section 2.2. Les limites
maximales et minimales du signal de sortie VAV peuvent être réglées via la fonction de contrôle VAV. Voir
section 2.6.
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Y1 : Signal VAV
Température ambiante
Demande de refroidissement
100 %
Fonctions de régulation
21 (128)
