Tableau 2-11 Valeurs de configuration pour la sortie et types de sorties du régulateur
Signal de sortie
Configuration des sorties du régulateur
Y1
Chauffage
Vanne chauffage, ouvrir
Vanne chauffage, fermer
Vanne chauffage, thermique (PWM)
Y2
Refroidissement
Vanne refroidissement, ouvrir
Vanne refroidissement, fermer
Vanne refroidissement, thermique (PWM)
Y1 + Y2
Vanne 6 voies
Vanne 6 voies, ouvrir
Vanne 6 voies, fermer
Y3
VAV
Fig. 2-13 illustre le fonctionnement d'une régulation selon la demande de chauffage et de refroidissement,
lorsqu'aucune limite max ou min n'est configurée pour le signal de sortie de chauffage ou de refroidissement,
et qu'une limite min est configurée pour le signal de sortie VAV.
La demande de chauffage augmente lorsque la température ambiante baisse. Lorsque la température
ambiante descend en-dessous du Point de consigne de chauffage, Y1 : Le signal de chauffage augmente pour
correspondre à la demande de chauffage. À 100% de la demande de chauffage, Y1 : Le signal de chauffage
atteint son maximum. Lorsque la température ambiante est comprise entre le point de consigne de chauffage
et le milieu de la plage neutre, et qu'il n'y a pas de demande de chauffage, Y1 : Le signal de chauffage est à
son minimum.
La demande de refroidissement augmente lorsque la température ambiante augmente. Lorsque la
température ambiante dépasse le point de consigne de refroidissement, Y2: Le signal de refroidissement
augmente pour correspondre à la demande connexe. À 49% de la demande de refroidissement, Y2: Le signal
de refroidissement atteint son maximum. Lorsque la température ambiante augmente davantage et la
demande de refroidissement dépasse 51 %, Y3 : Le signal VAV augmente alors que Y2 : Le signal de
refroidissement reste à son maximum. À 100 % de la demande de refroidissement, Y3: Le signal VAV atteint
son maximum. Lorsque la température ambiante est comprise entre le point de consigne de refroidissement
et le milieu de la plage neutre, et qu'il n'y a pas de demande de refroidissement, à la fois Y2 : Signal de
refroidissement et Y3 : Signal VAV sont au minimum.
Y3 : Le signal VAV ne descend jamais en-dessous de sa limite min.
Sortie
Max. : 100 %
Y1 : Signal de chauffage
VAV min. : 20 %
Min. : 0 %
Demande de chauffage
100 %

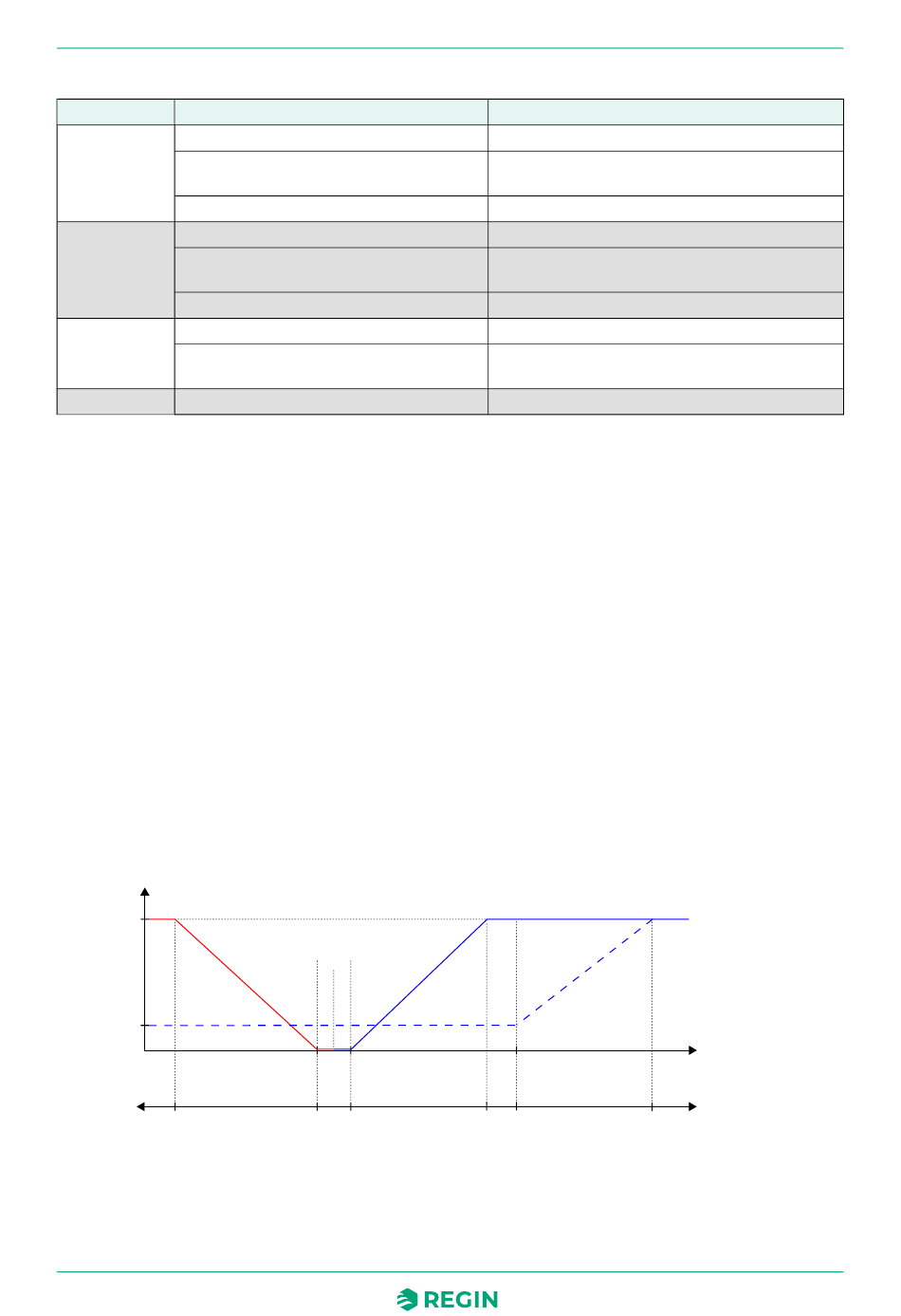

Fig. 2-13 Fonctionnement de régulation pour le mode Chauffage + Refroidissement + VAV
lorsque le régulateur contrôle selon la demande de chauffage et de refroidissement
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Y2 : Signal de refroidissement
Plage morte
Chauffage
Refroidissement
consigne
consigne
0 %
0 %
Fonctions de régulation
Type de sortie
Analogique
Digitale
Digitale
Digitale
Analogique
Digitale
Digitale
Digitale
Analogique
Digitale
Digitale
Analogique
Y3 : Signal VAV
49 %
51 %
100 %
Température ambiante
Demande de refroidissement
22 (128)
