Lorsque le régulateur est en mode refroidissement, il envoie un signal de froid, Y2, qui est paramétré sur les
sorties du régulateur à l'aide des valeurs de configuration dans Tableau 2-3.
Les limites maximales et minimales des signaux de sortie peuvent être réglées. Voir section 2.2.

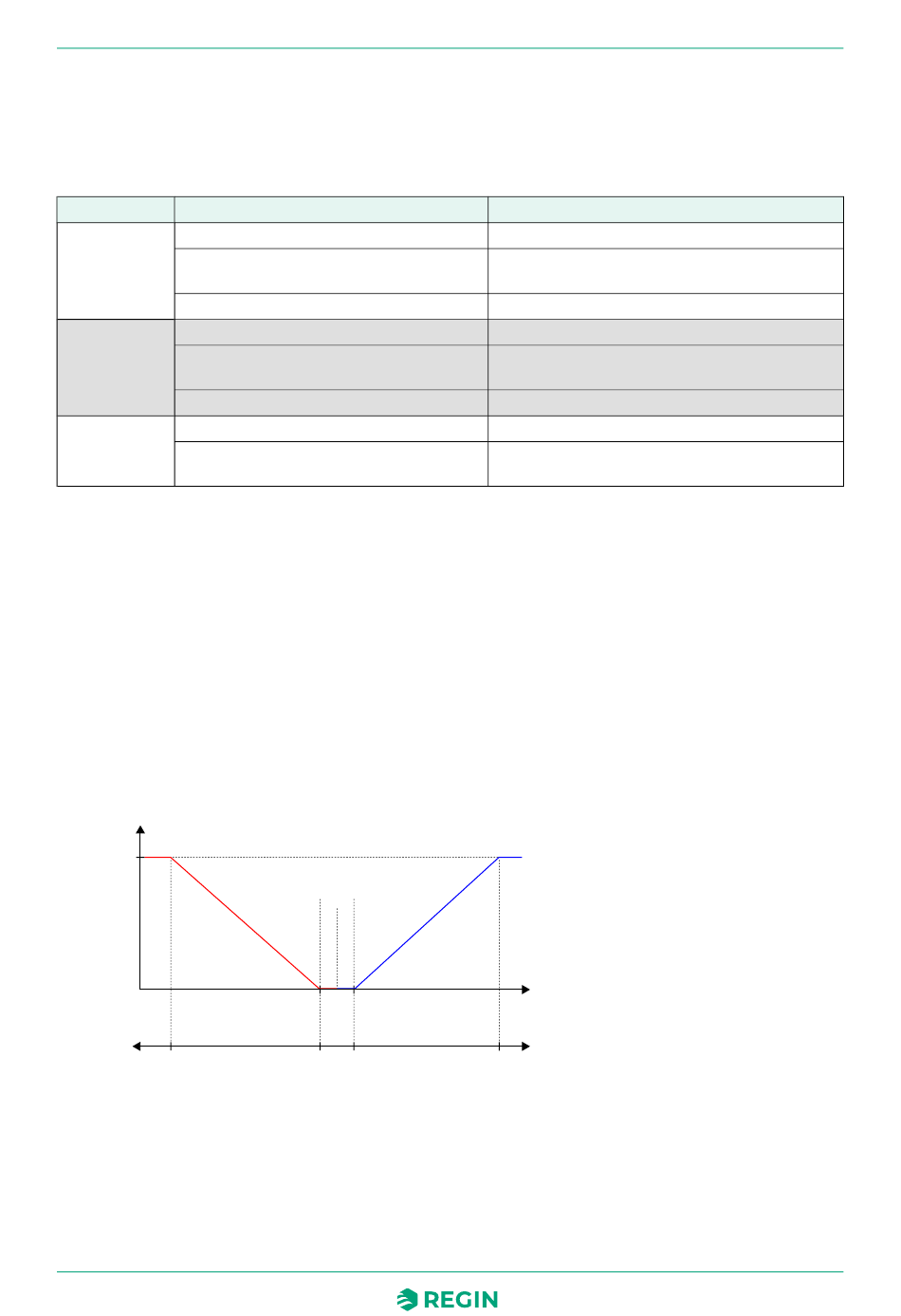

Tableau 2-3 Valeurs de configuration pour la sortie et types de sorties du régulateur
Signal de sortie
Configuration des sorties du régulateur
Y1
Chauffage
Vanne chauffage, ouvrir
Vanne chauffage, fermer
Vanne chauffage, thermique (PWM)
Y2
Refroidissement
Vanne refroidissement, ouvrir
Vanne refroidissement, fermer
Vanne refroidissement, thermique (PWM)
Y1 + Y2
Vanne 6 voies
Vanne 6 voies, ouvrir
Vanne 6 voies, fermer
Fig. 2-4 illustre le fonctionnement de ce régulateur lorsqu'aucune limite max ou min n'est configurée.
La demande de chauffage augmente lorsque la température ambiante baisse. Lorsque la température
ambiante descend en-dessous du Point de consigne de chauffage, Y1 : Le signal de chauffage augmente pour
correspondre à la demande de chauffage. À 100% de la demande de chauffage, Y1 : Le signal de chauffage
atteint son maximum. Lorsque la température ambiante est comprise entre le point de consigne de chauffage
et le milieu de la plage neutre, et qu'il n'y a pas de demande de chauffage, Y1 : Le signal de chauffage est à
son minimum.
La demande de refroidissement augmente lorsque la température ambiante augmente. Lorsque la
température ambiante dépasse le point de consigne de refroidissement, Y2: Le signal de froid augmente pour
correspondre à la demande de refroidissement. A 100 % de la demande de refroidissement, Y2: Le signal de
refroidissement atteint son maximum. Lorsque la température ambiante est comprise entre le point de
consigne de refroidissement et le milieu de la plage neutre, et qu'il n'y a pas de demande de refroidissement,
Y2: Le signal de refroidissement atteint son minimum.
Sortie
Max. : 100 %
Y1 : Signal de chauffage
Min. : 0 %
température de consigne
Demande de chauffage
100 %
Fig. 2-4 Fonctionnement du régulateur en mode Chauffage + Refroidissement
2.1.4
Refroidissement
Ce mode de régulation convient aux installations de régulation d'ambiance utilisant un ventilo-convecteur
ou une poutre froide comme source de refroidissement.
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Plage morte
Y2 : Signal de refroidissement
Chauffage
Refroidissement
température de consigne
0 %
0 %
Fonctions de régulation
Type de sortie
Analogique
Digitale
Digitale
Digitale
Analogique
Digitale
Digitale
Digitale
Analogique
Digitale
Digitale
Température ambiante
Demande de refroidissement
100 %
12 (128)
