refroidissement reste à son maximum. À 100% de la demande de refroidissement, Y2: Le signal VAV atteint
son maximum.
Lorsque la température ambiante est inférieure au point de consigne de refroidissement, et qu'il n'y a pas de
demande de refroidissement, les deux Y1 : Signal de refroidissement et Y2 : Signal VAV sont au minimum.
Sortie
Max. : 100 %
Y1 : Signal de refroidissement
VAV min. : 20 %
Min. : 0 %
Refroidissement
température de consigne
0 %

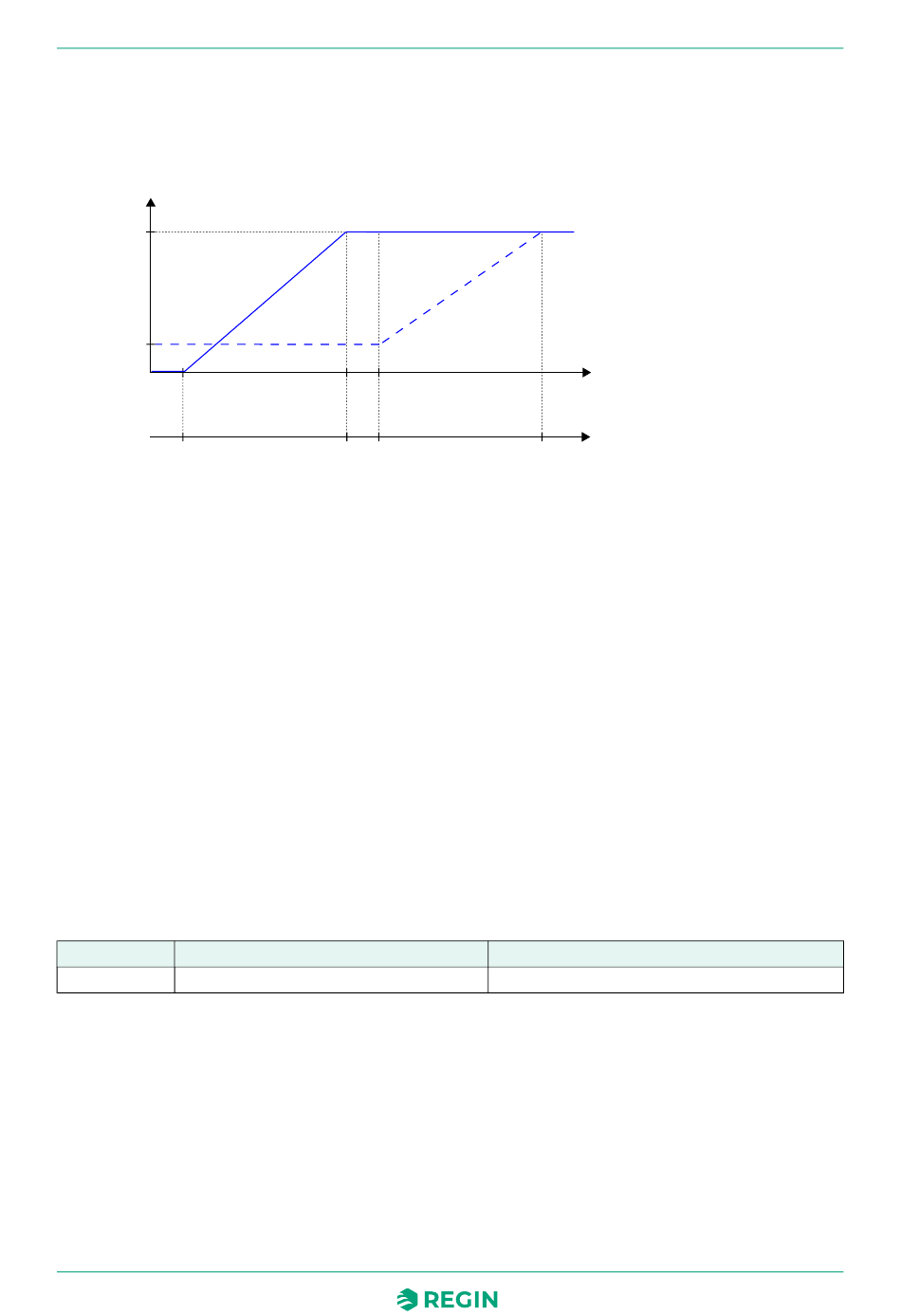

Fig. 2-11 Fonctionnement de régulation pour le mode Refroidissement + VAV lorsque le
régulateur contrôle selon la demande de refroidissement.
2.1.9
VAV
Ce mode de régulation convient aux systèmes CVC individuels qui utilisent une température d'air
d'alimentation basse et qui est diffusée dans la pièce via un diffuseur pour fournir du refroidissement et de
l'air frais. L'air doit être pré-traité et refroidi puisque le diffuseur lui-même n'a pas de capacité de
refroidissement.
Le régulateur fonctionne en mode refroidissement et régule selon le point de consigne de refroidissement et
la température ambiante mesurée. En outre, le régulateur peut être réglé pour réguler en fonction de la
demande d'air frais au lieu de la demande de refroidissement, ou en fonction de la demande de
refroidissement et de la demande d'air frais simultanément. Voir section 2.6. Le régulateur utilise les valeurs
de CO
pour contrôler la demande d'air neuf. Voir section 2.11.
2
Le régulateur est toujours en mode refroidissement et envoie un signal VAV, Y1, qui est paramétré sur les
sorties du régulateur à l'aide de la valeur de configuration dans Tableau 2-10.
Les limites maximales et minimales du signal de sortie VAV peuvent être réglées via la fonction de contrôle
VAV. Voir section 2.6.
Tableau 2-10 Valeur de configuration pour la sortie et type de sortie du régulateur
Signal de sortie
Configuration des sorties du régulateur
Y1
VAV
Fig. 2-12 illustre le fonctionnement d'une régulation selon la demande de refroidissement, lorsqu'une limite
min est configurée pour le signal de sortie VAV.
La demande de refroidissement augmente lorsque la température ambiante augmente. Lorsque la
température ambiante dépasse le point de consigne de refroidissement, Y1: Le signal VAV augmente pour
correspondre à la demande de refroidissement. À 100% de la demande de refroidissement, Y1: Le signal VAV
atteint son maximum.
Lorsque la température ambiante est inférieure au point de consigne de refroidissement, et qu'il n'y a pas de
demande de refroidissement, Y1 : Le signal VAV est à son minimum.
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Y2 : Signal VAV
49 %
51 %
Type de sortie
Analogique
Fonctions de régulation
Température ambiante
Demande de refroidissement
100 %
20 (128)
