Fonctions de régulation
Cette section contient des informations sur les fonctions de base du régulateur.
2.1 Mode du régulateur
Les modes de régulation permettent de contrôler tout système de régulation d'ambiance, en combinant
différentes sources de chauffage, de refroidissement et de VAV dans une même pièce.
Le régulateur dispose des 10 modes de contrôle suivants :
Chauffage
✓
Chauffage + Chauffage
✓
Chauffage + Refroidissement
✓
Refroidissement
✓
Chauffage/Refroidissement (change-over)
✓
Chauffage + Chauffage/Refroidissement (change-over)
✓
Chauffage + VAV
✓
Refroidissement + VAV
✓
VAV
✓
Chauffage + Refroidissement + VAV
✓
En fonction du mode de régulation choisi, le régulateur envoie une ou plusieurs séquences de signal de
contrôle, nommées Y1, Y2 et Y3. Les signaux des séquences régulent le chauffage, le refroidissement et les
équipements VAV de la pièce, ils sont attribués à différentes sorties du régulateur via la configuration.

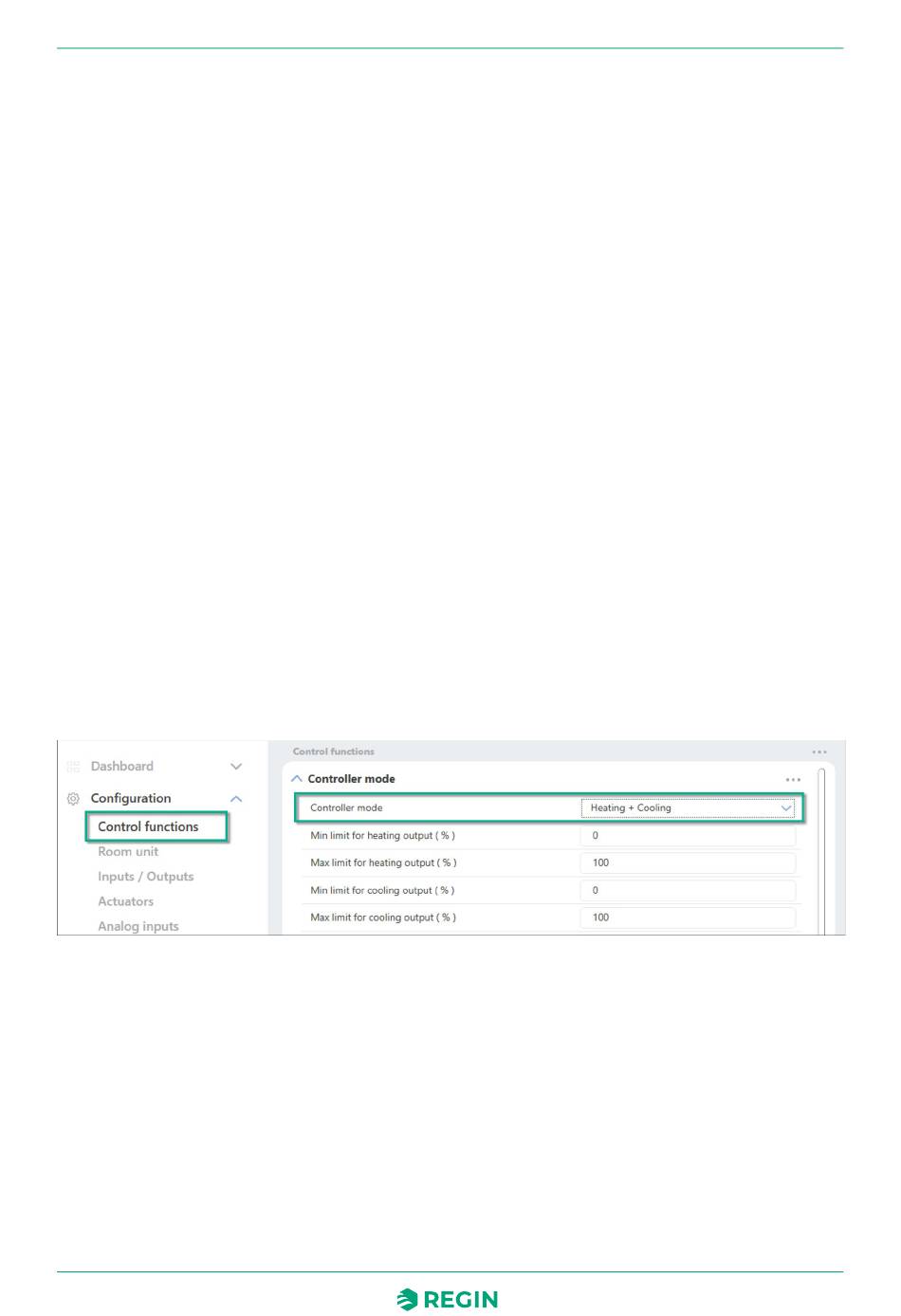

Fig. 2-1 affiche un menu déroulant permettant de sélectionner un mode de régulation dans Application tool
2.
Fig. 2-1 Sélection du mode du régulateur dans Application tool 2
2.1.1
Chauffage
Ce mode de régulation convient aux installations avec un radiateur ou un ventilo-convecteur comme source
de chaleur.
Le régulateur fonctionne en mode chauffage et régule selon la consigne de chauffage et la température
ambiante mesurée.
Le régulateur est toujours en mode chauffage et envoie un signal de chauffage, Y1, qui est paramétré sur les
sorties du régulateur à l'aide des valeurs de configuration dans Tableau 2-1.
Les limites maximales et minimales des signaux de sortie peuvent être réglées. Voir section 2.2.
Regio
/ Regio
manuel, Rev. A
Ardo
Eedo
Fonctions de régulation
9 (128)
