▶ Serrer l'écrou-raccord avec un outil approprié.
5
4

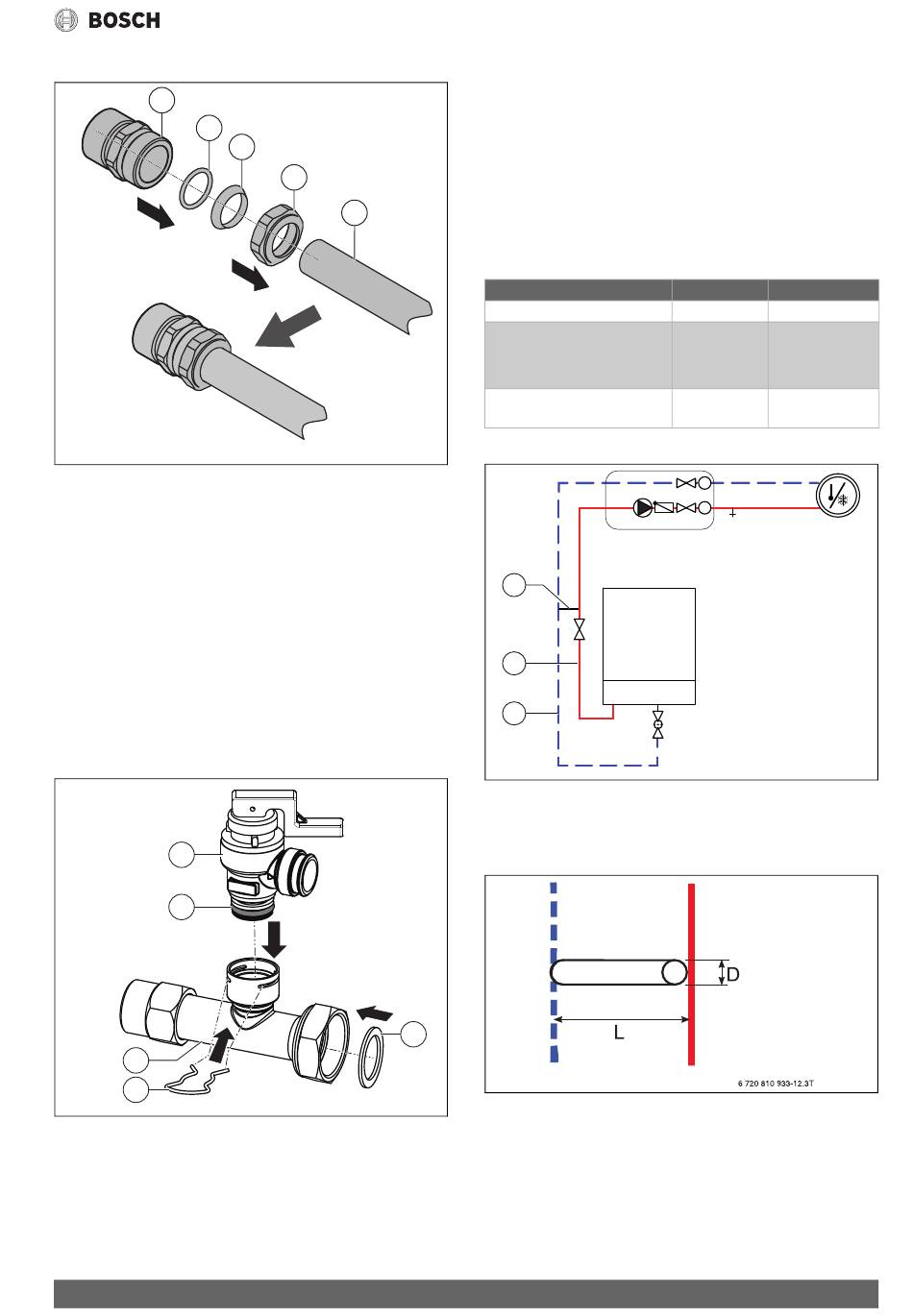

Fig. 6
Montage du raccord olive
[1]
Tuyau
[2]
Ecrou-raccord
[3]
Bague de serrage
[4]
Joint torique (noir pour l'hydraulique)
[5]
Raccord
▶ Poser la tuyauterie de l'installation de chauffage dans la maison
jusqu'au lieu d'installation de l'unité intérieure.
▶ Monter la tuyauterie isolée entre l'unité extérieure et l'unité inté-
rieure, en veillant à ce qu'elle soit la plus courte possible.
4.6
Montage de la soupape de sécurité
▶ Monter la soupape de sécurité sur le départ en dehors de l'unité inté-
rieure.
▶ Installer la tuyauterie isolée à l'abri du gel entre l'écoulement et la sou-
pape de sécurité.
1
2
3
4
Fig. 7
Montage de la soupape de sécurité
[1]
Soupape de sécurité
[2]
Joint torique
[3]
Tuyau de raccordement de la soupape de sécurité
[4]
Ressort de maintien
[5]
Joint
Compress Hybrid 7000i AW – 6721835858 (2022/10)
3
2
1
0010036538-001
1.
2.
0010036552-001
4.7
Monter la pompe de chaudière (option)
( chap. 12.1, page 12.1)
La nécessité de l'installation d'une pompe de chaudière dépend de la
configuration de l'installation de chauffage et du niveau de la perte de
charge de l'installation.
▶ Choisir la pompe de chaudière en fonction du débit requis et de la
perte de charge.
▶ Monter un by-pass [1] entre le départ [2] et le retour [3] ( fig. 8)
pour désaccoupler la pompe de chaudière hydrauliquement du cir-
cuit de chauffage. Pour le montage, tenir compte des dimensions et
écarts prescrits ( tabl. 4).
Dimensions/écarts
Diamètre extérieur D
Longueur minimale du by-pass L
• Exécution droite A
• Exécution en forme de U B
Écart maximum entre le by-pass
et l'unité intérieure
Tab. 4
Diamètre du tuyau et longueurs du by-pass
1
2
3
Fig. 8
Unité intérieure avec circuit de chauffage et by-pass
[1]
By-pass
[2]
Départ
[3]
Retour
5
Fig. 9
Vue détaillée du by-pass
[L]
Longueur minimale du by-pass
[D]
Diamètre du tuyau
Préparation de l'installation
Unité
Valeur
mm
≥ 22
mm
≥ 200
mm
≥ 100
m
1 – 2
T
T
0010031565-001
9
