Pour détacher le capot [2] de la fixation inférieure [1] :
▶ Tirer le capot [2] légèrement vers l'avant par la partie inférieure.
1

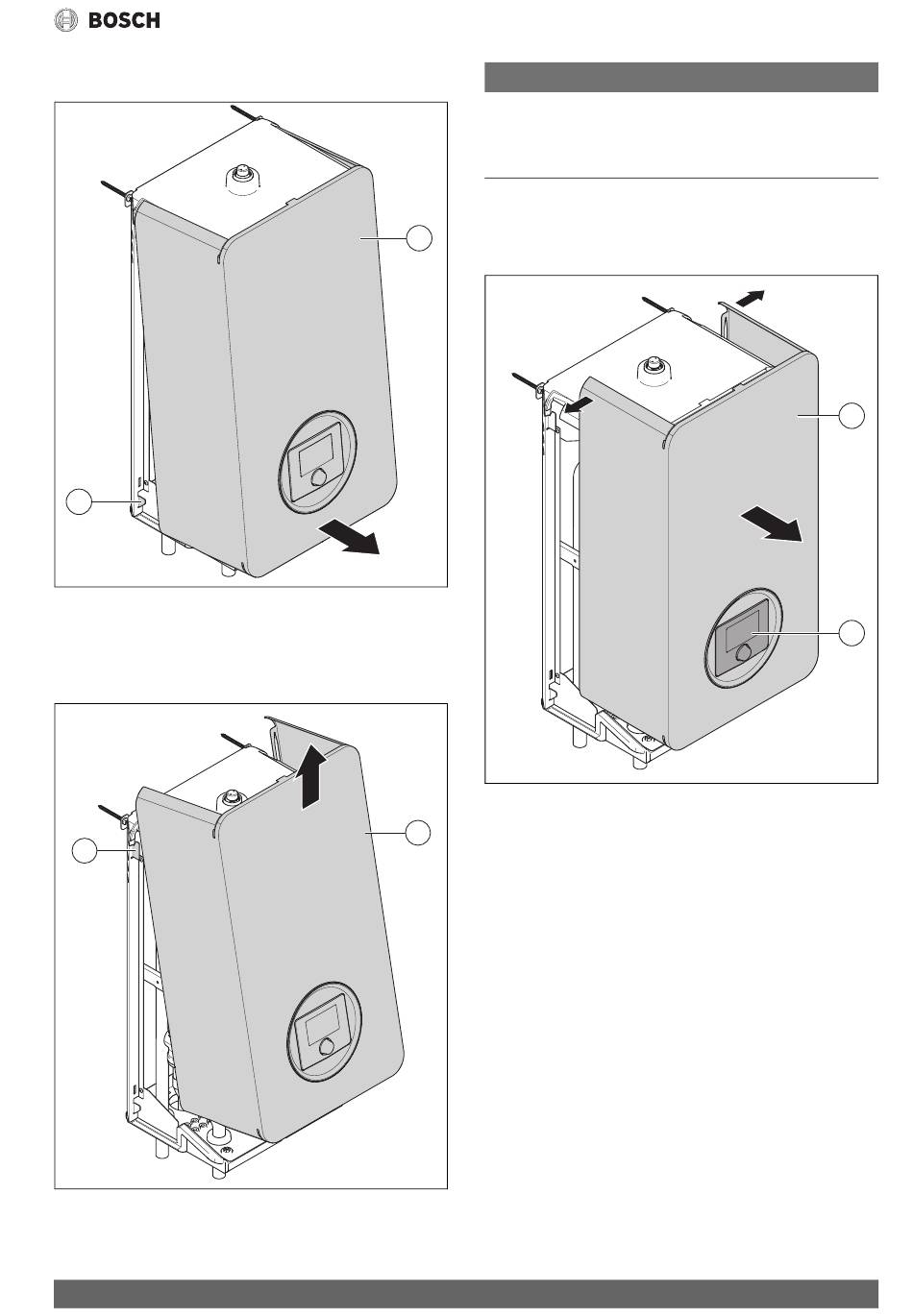

Fig. 12 Détacher le capot de la fixation inférieure
[1]
Fixation sur la partie inférieure
[2]
Capot de l'unité intérieure
Pour détacher le capot [2] de la fixation supérieure [1] :
▶ Appuyer légèrement le capot [2] vers le haut.
1
Fig. 13 Détacher le capot de la fixation supérieure
[1]
Fixation sur la partie supérieure
[2]
Capot de l'unité intérieure
Compress Hybrid 7000i AW – 6721835858 (2022/10)
AVIS
Dommages matériels dus à des forces de traction sur le câble EMS !
Le module de commande dans le capot est relié via le câble EMS à la
carte de circuit imprimé d'installation.
▶ En retirant le capot, veiller à la longueur du câble EMS.
Pour retirer le capot [1] :
▶ Séparer légèrement les parties latérales du capot [1] à l'arrière
2
(attention au cache supérieur) et tirer le capot vers l'avant.
▶ Séparer le câble EMS du module de commande [2].
0010031288-002
Fig. 14 Retirer le capot
[1]
Capot de l'unité intérieure
2
[2]
Module de commande
0010031291-002
Installation
1
2
0010031292-002
11
