Installation
5.3.2
Monter l'unité intérieure
Prescriptions :
• Les conduites entre l'unité extérieure de la pompe à chaleur et l'unité
intérieure doivent être aussi courtes que possible.
PRUDENCE
Risques de blessures et dommages matériels dus à des éléments de
fixation inappropriés !
Si les éléments de fixation utilisés ne sont pas adaptés au matériau mural
existant, il n'est pas possible de garantir une fixation durable.
La cheville fournie convient pour les maçonneries standard et le béton.
▶ Utiliser des chevilles adaptées aux matériaux des murs.
▶ Installer le rail de fixation (contenu de livraison) à l'aide du gabarit de
perçage joint sur un mur adapté ( chap. 2.6).
▶ Accrocher l'unité intérieure au milieu sur le rail de fixation
( fig. 15).

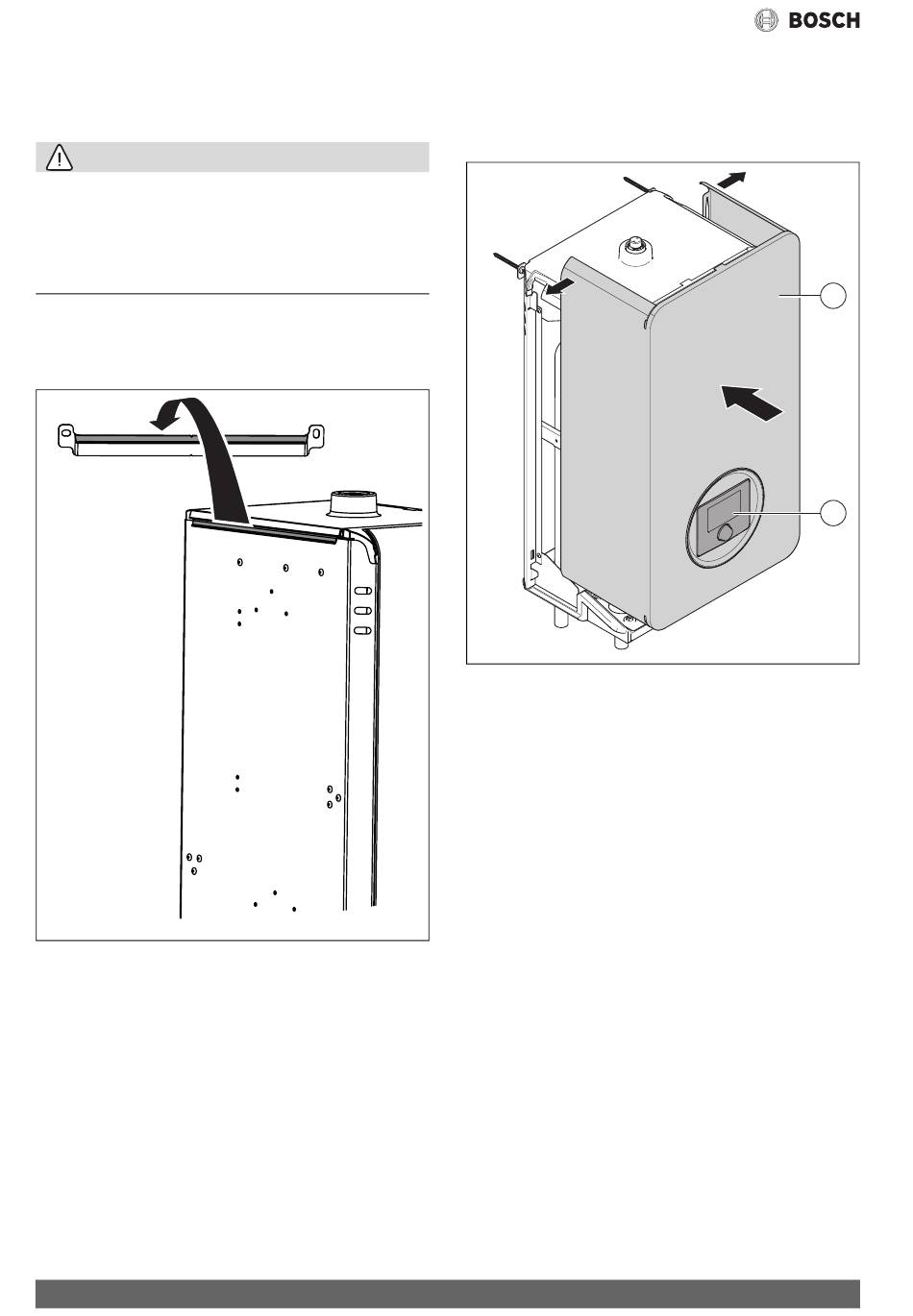

Fig. 15 Accrocher l'unité intérieure
▶ Isolation des conduites ( chap. 4.9).
12
5.3.3
Montage du capot
Pour monter le capot [1] :
▶ Raccorder le câble EMS sur le module de commande [2].
▶ Séparer légèrement les parties latérales du capot [1] à l'arrière
(attention au cache supérieur) et pousser le capot vers l'arrière.
Fig. 16 Montage du capot
[1]
Capot de l'unité intérieure
[2]
Module de commande
00100
Compress Hybrid 7000i AW – 6721835858 (2022/10)
1
2
0010031293-002
