Raccordement électrique
La vanne mélangeuse s'ouvre immédiatement après avoir activé le chauf-
fage auxiliaire externe. Une temporisation peut être réglée sur le module
de commande pour l'ouverture de la vanne mélangeuse
( chap. 8.5.2).
Toujours régler la temporisation sur 0 min pour les applications
hybrides.
Le fonctionnement par intermittences éventuel de la chaudière est un
processus normal. Un ballon tampon peut être installé en cas de pro-
blèmes sur les chauffages auxiliaires externes dus à des temps de fonc-
tionnement courts.
▶ Pour toute information complémentaire, contacter le fabricant du
chauffage d'appoint externe.
6.6.2
Raccorder le signal d'alarme pour le chauffage auxiliaire
externe
Le raccordement du signal d'alarme dépend du fait que le chauffage auxi-
liaire externe dispose ou non d'une sortie alarme de 230 V.
Si le chauffage auxiliaire externe dispose d'une sortie alarme de 230 V :
▶ Retirer le cavalier entre les bornes de raccordement 61 et 64
( chap. 12.2, page 40).
▶ Raccorder le signal d'alarme de 230 V (AC) comme indiqué dans la
figure 30 sur le module d'installation à la borne de raccordement
FM0 ( chap. 12.2, page 40 [26]).
FM0
~230V

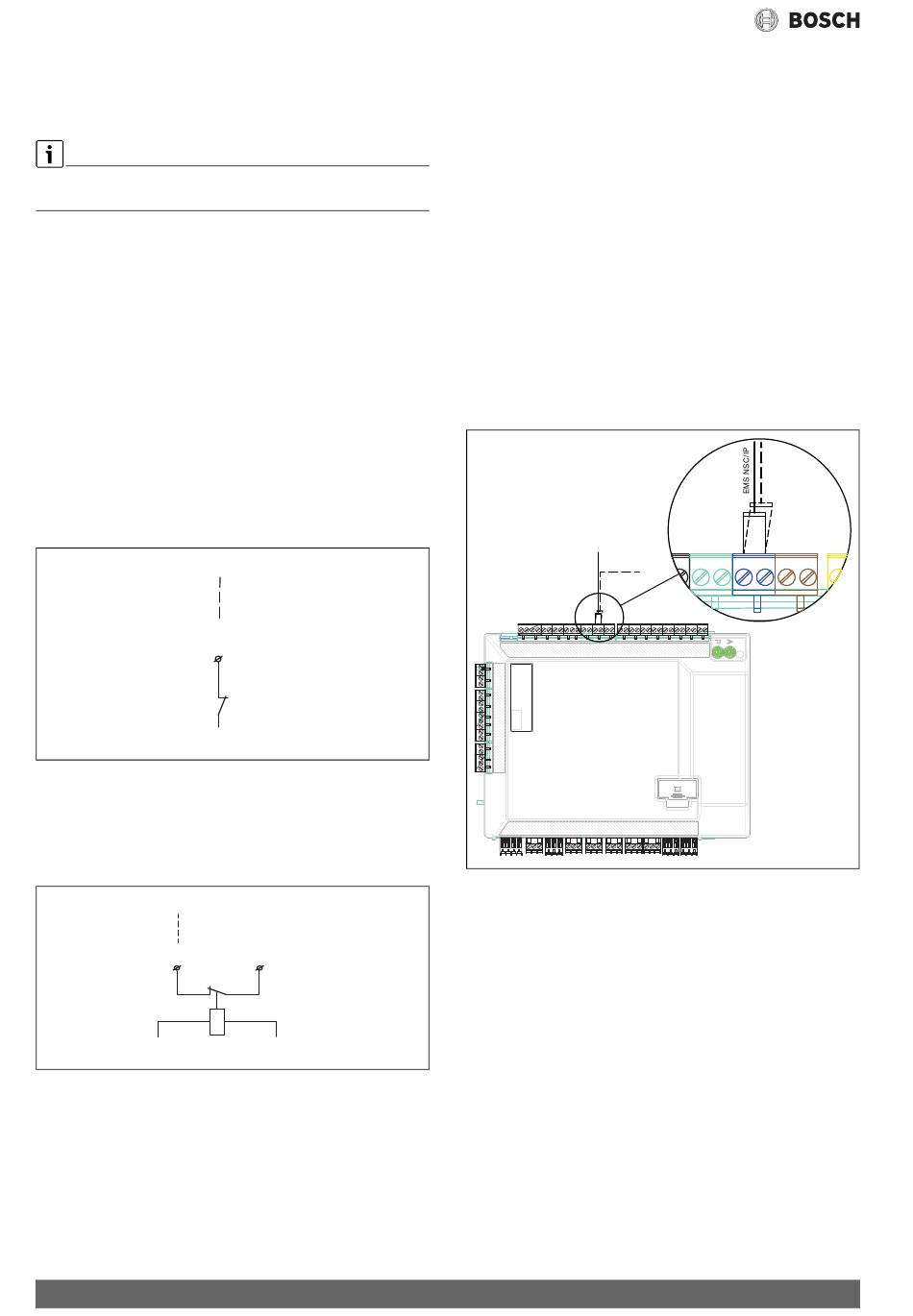

Fig. 30 Raccordement pour un chauffage auxiliaire externe avec sortie
d'alarme 230 V
Si le chauffage auxiliaire externe ne dispose pas d'une sortie alarme de
230 V :
▶ Raccorder le signal d'alarme comme indiqué dans la figure 31 sur le
module d'installation à la borne de raccordement FM0.
FM0
64
10V, 12V, 24V, 110V ...
Fig. 31 Raccordement pour un chauffage auxiliaire externe sans sortie
d'alarme 230 V
24
64
0010030935-002
61
0010030936-002
6.7
Accessoires
6.7.1
BUS EMS
EMS-BUS pour accessoire
En ce qui concerne les accessoires raccordés au EMS-BUS, tenir compte
des points suivants (voir également la notice d'installation de chaque
accessoire) :
▶ Si plusieurs unités BUS sont installées, elles doivent être distantes de
100 mm minimum l'une de l'autre.
▶ Si plusieurs unités BUS sont installées, les raccorder en série ou en
étoile.
▶ Utiliser un câble avec une section minimum de 0,5 mm
▶ En cas d'influences inductives externes (par ex. installations PV), uti-
liser des câbles blindés. Ne mettre le câble à la terre que d'un côté
contre le carter.
▶ Raccorder le câble à la borne de raccordement EMS-BUS du module
d'installation.
Si un composant est déjà raccordé à la borne EMS, effectuer le branche-
ment parallèle à la même borne, comme indiqué à la fig. 32.
Fig. 32 Raccordement EMS sur le module d'installation
Compress Hybrid 7000i AW – 6721835858 (2022/10)
2
.
