Installation
Pour verrouiller le capot [1] :
▶ Visser la vis de verrouillage [2] sur la partie inférieure de l'unité inté-
rieure à l'aide d'un outil approprié.

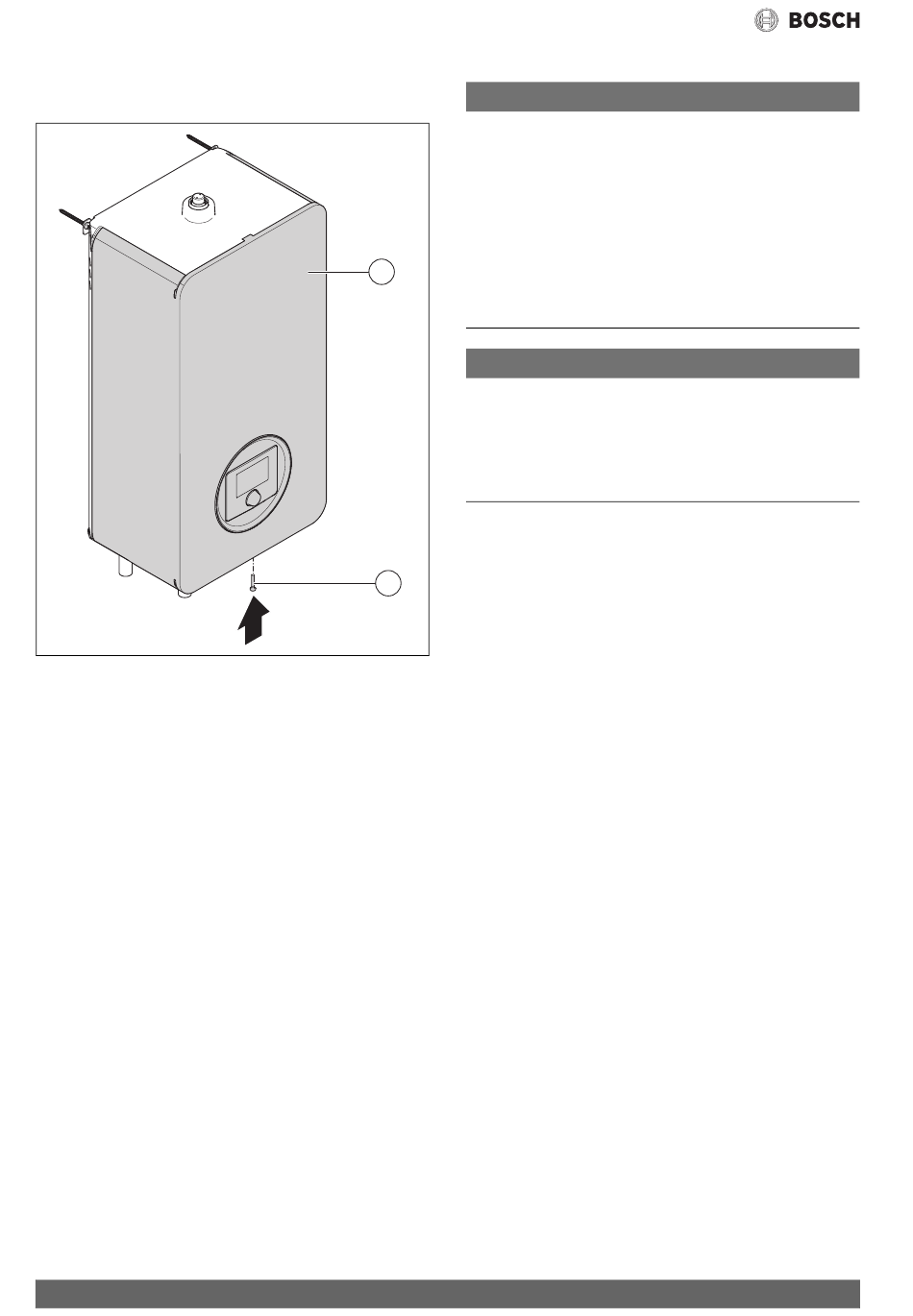

Fig. 19 Verrouiller le capot
[1]
Capot de l'unité intérieure
[2]
Vis de verrouillage
14
5.4
Raccorder l'unité intérieure à l'unité extérieure
AVIS
Dégâts sur l'installation suite aux résidus dans les conduites !
Les matières solides, résidus métalliques/synthétiques, résidus de
chanvre et de rubans et autres matériaux peuvent se fixer dans les
pompes, les vannes et les échangeurs thermiques.
▶ Eviter la pénétration de corps étrangers dans la tuyauterie.
▶ Ne pas déposer les éléments et raccords des tuyaux directement sur
le sol.
▶ En éliminant les bavures, veiller à ce qu'il n'y ait aucun résidu dans le
1
tuyau.
▶ Avant de raccorder la pompe à chaleur et l'unité intérieure, rincer les
tuyaux pour retirer les corps étrangers.
AVIS
Déformations dues à la chaleur !
Si les températures sont trop élevées, le matériau isolant se déforme
dans l'unité intérieure.
▶ Ne pas braser la tuyauterie dans l'unité intérieure.
▶ Pour raccorder les tuyaux à l'unité extérieure, utiliser les accouple-
ments de serrage.
▶ Dimensionner les conduites conformément aux instructions figurant
dans la notice d'installation de l'unité extérieure.
▶ Raccorder le départ de l'unité extérieure à la sortie de fluide calopor-
teur.
2
▶ Raccorder le retour de l'unité extérieure à l'entrée du fluide calopor-
teur.
0010031295-002
Compress Hybrid 7000i AW – 6721835858 (2022/10)
