Réglages
7.3
Contrôle du fonctionnement
7.3.1
Températures de service
Contrôler les températures de service en mode chauffage (pas en mode
1)
ECS ou refroidissement
).
Pour optimiser le fonctionnement de l'installation, le débit par la pompe
à chaleur et l'installation de chauffage doit être contrôlé. Le contrôle doit
avoir lieu 10 minutes après le démarrage de la pompe à chaleur à une
puissance de compresseur élevée.
La différence de température pour la pompe à chaleur doit être réglée
pour les différentes installations de chauffage.
▶ Pour le chauffage par le sol, régler 5 K comme diff. de temp. chauf-
fage.
▶ Pour les radiateurs régler 8 K comme diff. temp. chauffage.
Ces réglages sont parfaits pour la pompe à chaleur.
Contrôler la différence de température avec une puissance de compres-
seur élevée :
▶ Ouvrir le menu diagnostic.
▶ Sélectionner les valeurs du moniteur.
▶ Sélectionner la pompe à chaleur.
▶ Sélectionner les températures.
▶ Relever la température de départ primaire (fluide caloporteur désac-
tivé, sonde TC3) et la température de retour (fluide caloporteur
activé, sonde TC0) en mode chauffage. La température de départ
doit être supérieure à la température de retour.
▶ Calculer la différence TC3–TC0.
▶ Vérifier si la différence correspond à la valeur delta réglée pour le
mode chauffage.
En cas de différence de température trop importante :
▶ Purger l'installation de chauffage.
▶ Nettoyer le filtre/tamis.
▶ Contrôler les dimensions des tuyaux.
Le compresseur est préchauffé avant le démarrage. Ceci peut durer
jusqu'à 2 heures selon la température de l'air extérieur. La condition de
départ est que la valeur sur la sonde de température du compresseur
(TR1) soit supérieure de 10 K à celle sur la sonde de température de la
grille de soufflage (TL2). Les températures sont affichées dans le menu
diagnostic du module de commande.
▶ Tester les composants actifs de l'installation.
▶ Vérifier si les conditions de démarrage sont satisfaites pour la pompe
à chaleur.
▶ Vérifier s'il existe actuellement une demande de chauffage et d'eau
chaude sanitaire.
-ou-
▶ Prélever de l'eau chaude sanitaire ou augmenter la courbe de chauf-
fage pour générer une demande ( notice du module de com-
mande).
▶ Vérifier si la pompe à chaleur démarre.
▶ S'assurer qu'il n'y a pas d'alarmes en cours.
-ou-
▶ Eliminer les défauts.
▶ Contrôler les températures de service ( notice du module de com-
mande).
1) Cette fonction n'est pas disponible pour la Belgique.
30
8
Réglages
Le guide d'utilisation du module de commande contient une description
complète de toutes les fonctions et tous les réglages
8.1
Aperçu des éléments de commandes et des symboles
3
2
1
fav

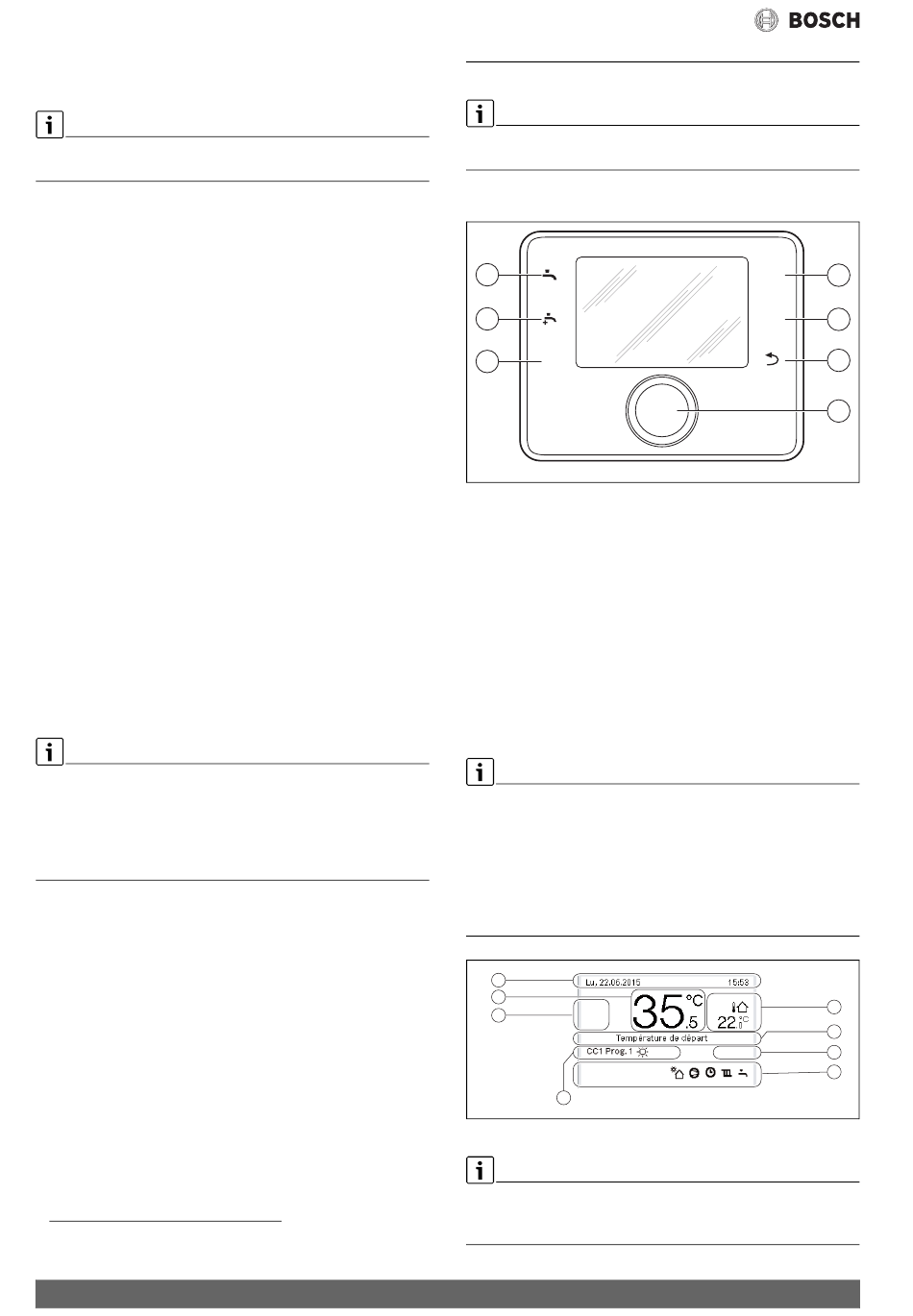

Fig. 36 Eléments de commande
[1]
Touche fav : accéder au menu des favoris
[2]
Touche eau chaude sanitaire supplémentaire : démarrer une
fois le chargement de l'eau chaude sanitaire
[3]
Touche eau chaude sanitaire : régler le mode de fonctionnement
production d'eau chaude sanitaire
[4]
Touche menu : menu principal (appuyer brièvement)
[5]
Touche info : menu info ou info complémentaire de la sélection en
cours
[6]
Touche d : sélectionner le niveau de menu supérieur ou annuler
la valeur (pression courte), revenir à l'écran principal (maintenir
la touche)
[7]
Bouton de sélection : sélectionner (tourner) et confirmer
(appuyer)
Si l'écran est éteint, la première pression du bouton de sélection sert uni-
quement à déclencher l'éclairage. En tournant le bouton de sélection
tout en appuyant sur un autre élément de commande, l'éclairage s'allume
en plus de la fonction décrite. Les étapes de commande décrites dans
cette notice se basent toujours sur un écran allumé. Si aucun élément de
commande n'est activé, l'écran s'éteint automatiquement (écran princi-
pal après env. 30 s, dans le menu après env. 30 min, en cas de panne
après 24 h).
2
1
5
7
Fig. 37 Symboles sur l'écran principal (exemple)
L'écran principal concerne exclusivement le circuit de chauffage affiché.
Les modifications de la température ambiante souhaitée sur l'écran prin-
cipal agissent uniquement sur le circuit de chauffage affiché.
Compress Hybrid 7000i AW – 6721835858 (2022/10)
4
menu
5
info
6
7
0010032819-001
3
4
5
6
6 720 813 374-901.2O
