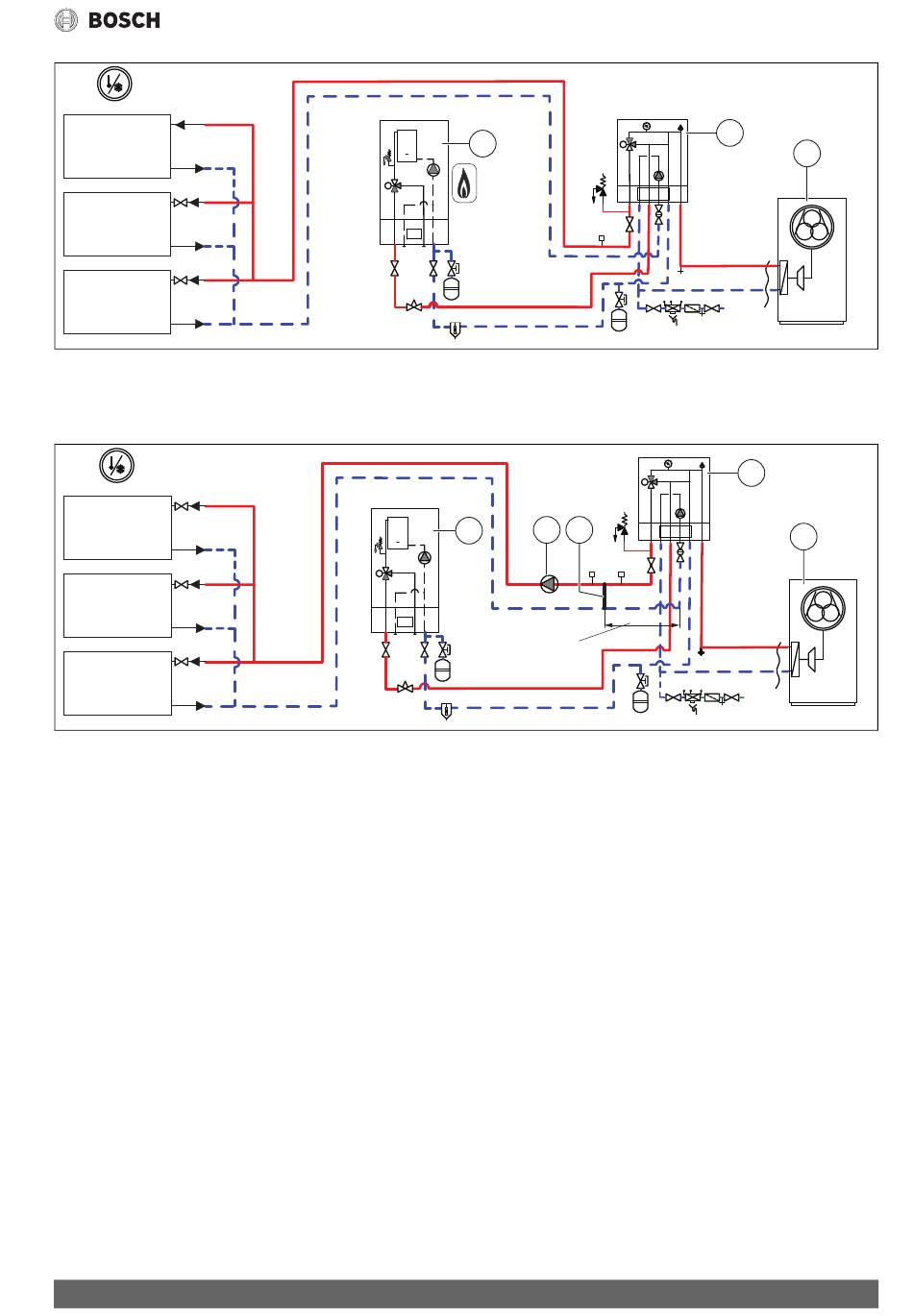

Fig. 42 Schéma hydraulique d'une installation (1 circuit de chauffage, sans by-pass ; exemple)
[1]
Chauffage d'appoint externe
[2]
Unité intérieure
[3]
Unité extérieure
Fig. 43 Schéma hydraulique d'une installation (1 circuit de chauffage, avec by-pass et pompe de chaudière ; exemple)
[1]
Chauffage d'appoint externe
[2]
Unité intérieure
[3]
Unité extérieure
[4]
Pompe de chaudière supplémentaire
[5]
By-pass ( chap. 4.7, page 9)
Compress Hybrid 7000i AW – 6721835858 (2022/10)
1
MK2
4
5
1
T0
MK2
x
x=1 - 2 m
Annexes
2
3
0010036176-002
2
3
0010036177-002
