Annexes
12.2
Module d'installation
31
30
EM0
29
PC0
28
01
27

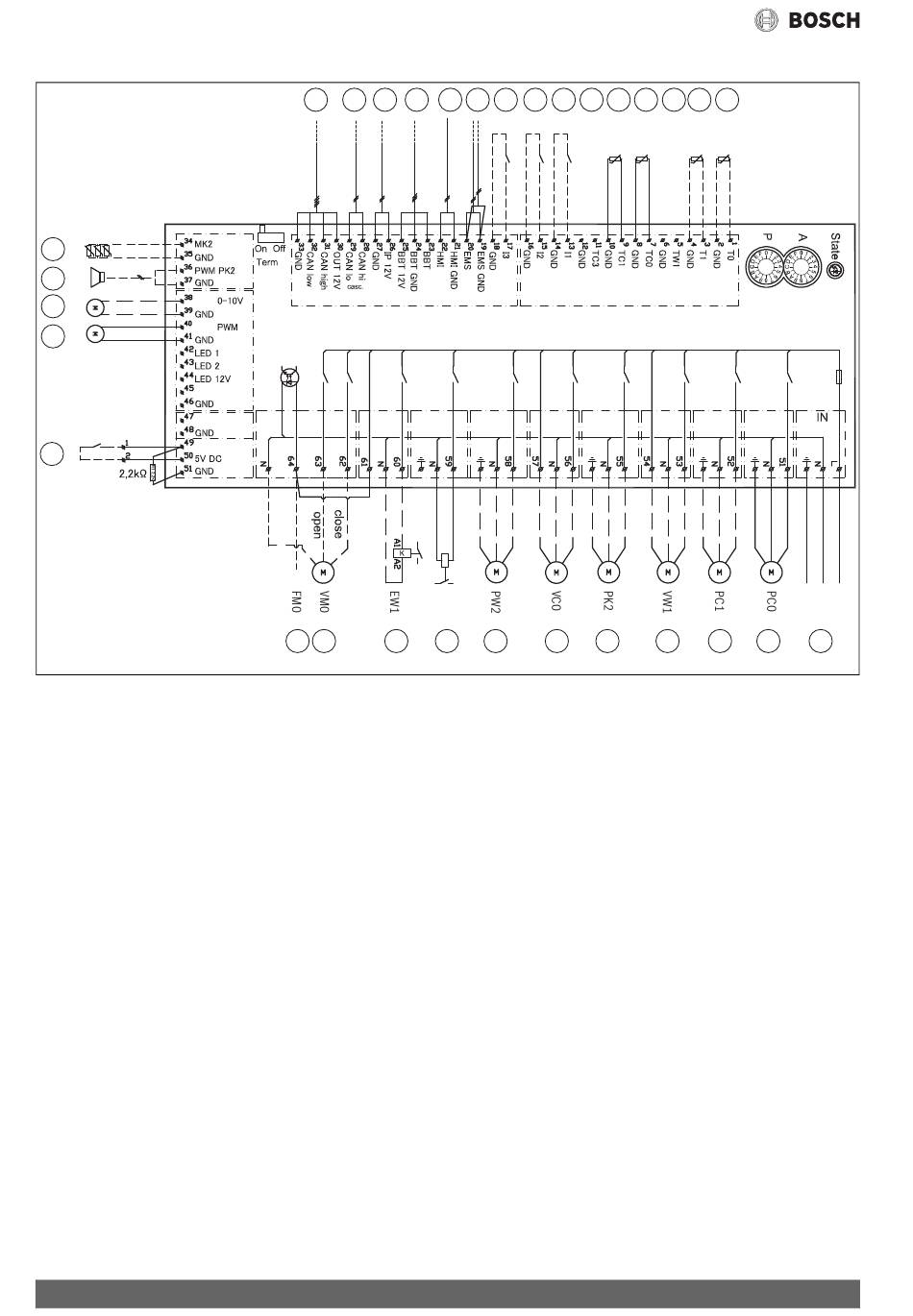

Fig. 46 Schéma de connexion module d'installation
Ligne continue = raccordement d'usine
Ligne discontinue = raccordement externe
[1]
CAN-BUS Raccordement vers l'unité extérieure
[2]
CAN-BUS Raccordement pour la cascade
[3]
Alimentation électrique pour MB LAN 2 12 V (accessoire)
[4]
Raccordement BBT Tool
[5]
EMS Raccordement pour HMI
[6]
EMS Raccordement pour accessoires
[7]
Entrée externe 3
[8]
Entrée externe 2
[9]
Entrée externe 1 (EVU)
[10] Inutilisé
[11] TC1 Sonde de température de départ
[12] TC0 Sonde de température de retour
[13] Sonde de température ECS pour le ballon (inutilisée, l'eau chaude
sanitaire étant fournie via le chauffage auxiliaire externe)
[14] T1 Sonde de température extérieure
[15] T0 sonde de température de départ à la sortie du ballon tampon
(sans ballon tampon installé posé ici à la place ; accessoire)
[16] Alimentation électrique + 230 V
[17] Alimentation électrique de la pompe de bouclage dans l'unité inté-
rieure
[18] Alimentation électrique de la pompe de circuit de chauffage
externe
[19] Sortie relais vanne d'inversion chauffage/ECS (inutilisée, l'eau
chaude sanitaire étant fournie via le chauffage auxiliaire externe)
[20] Sortie relais pour le mode refroidissement 230 V
[21] Sortie relais vanne d'inversion circulation 230 V
[22] Sortie relais pompe de bouclage ECS (inutilisée, l'eau chaude
sanitaire étant fournie via le chauffage auxiliaire externe)
40
1
2 3
4
FE
EE2
EE1
EW1
EE3
26
25
24
23
5 6 7 8 9 10 11 12 13 14 15
PW2
VC0
PK2
22
21
20
[23] Sortie sans potentiel (pince de raccordement) sur le boîtier relais
pour chauffage auxiliaire externe
[24] Sortie relais pour chauffage d'appoint électrique dans le ballon
d'eau chaude sanitaire 230 V (inutilisée, l'eau chaude sanitaire
étant fournie via le chauffage auxiliaire externe)
[25] Vanne de mélange du chauffage auxiliaire externe
[26] Alarme pour chauffage auxiliaire externe 230 V
[27] Entrée externe (Smart Grid)
[28] Signal MLI pour la pompe de bouclage de l'unité intérieure
[29] Commande 0-10 V pour chauffage auxiliaire externe
[30] Vibreur d'alarme (accessoire)
[31] MK2 Sonde d'humidité (accessoire pour le mode refroidisse-
ment)
Compress Hybrid 7000i AW – 6721835858 (2022/10)
VW1
PC1
PC0
230VAC
19
18
17
16
0010031713-003
