6
Raccordement électrique
AVERTISSEMENT
Danger de mort par électrocution !
Tout contact avec des pièces électriques sous tension peut provoquer
une électrocution.
▶ Avant d'intervenir sur les pièces électriques : couper l'alimentation
électrique (fusible / disjoncteur) sur tous les pôles et la sécuriser
contre toute réactivation accidentelle.
AVERTISSEMENT
Danger de mort par électrocution !
Le raccordement incorrect des câbles électriques peut entraîner un dys-
fonctionnement de l'installation avec des conséquences dangereuses.
▶ Lors du raccordement électrique : respecter les schémas de
connexion des différents appareils et composants.
▶ Lors des opérations de maintenance : marquer tous les câbles de rac-
cordement avant de les retirer.
AVIS
Dégâts matériels dus au dépassement de la puissance maximale
absorbée !
Des courants (de démarrage) élevés sur un laps de temps court peuvent
endommager les composants électriques.
▶ En cas de raccordement de composants externes au régulateur, veil-
ler à ce que la somme des puissances absorbées ne dépasse pas la
puissance absorbée maximale ( plaque signalétique).
Pour le raccordement électrique, tenir compte des points suivants :
▶ N'effectuer les travaux d'électricité dans le cadre de l'installation de
chauffage que si vous êtes qualifié pour ce type d'opérations. En
l'absence de qualification conforme, confier le raccordement élec-
trique à un chauffagiste/électricien.
▶ S'assurer que tous les composants de l'installation sont mis à la terre
(la mise à la terre fait partie de l'appareil de régulation utilisé).
▶ Respecter les prescriptions locales en vigueur !
Poser et raccorder les câbles électriques conformément au schéma de
connexion ( chap. 12.2, page 40).
Compress Hybrid 7000i AW – 6721835858 (2022/10)
6.1
Raccordement de l'appareil
En raison de la protection IPX1D, l'appareil ne doit pas être installé dans
la zone de protection 1 et 2.
6 0 c m
2
1

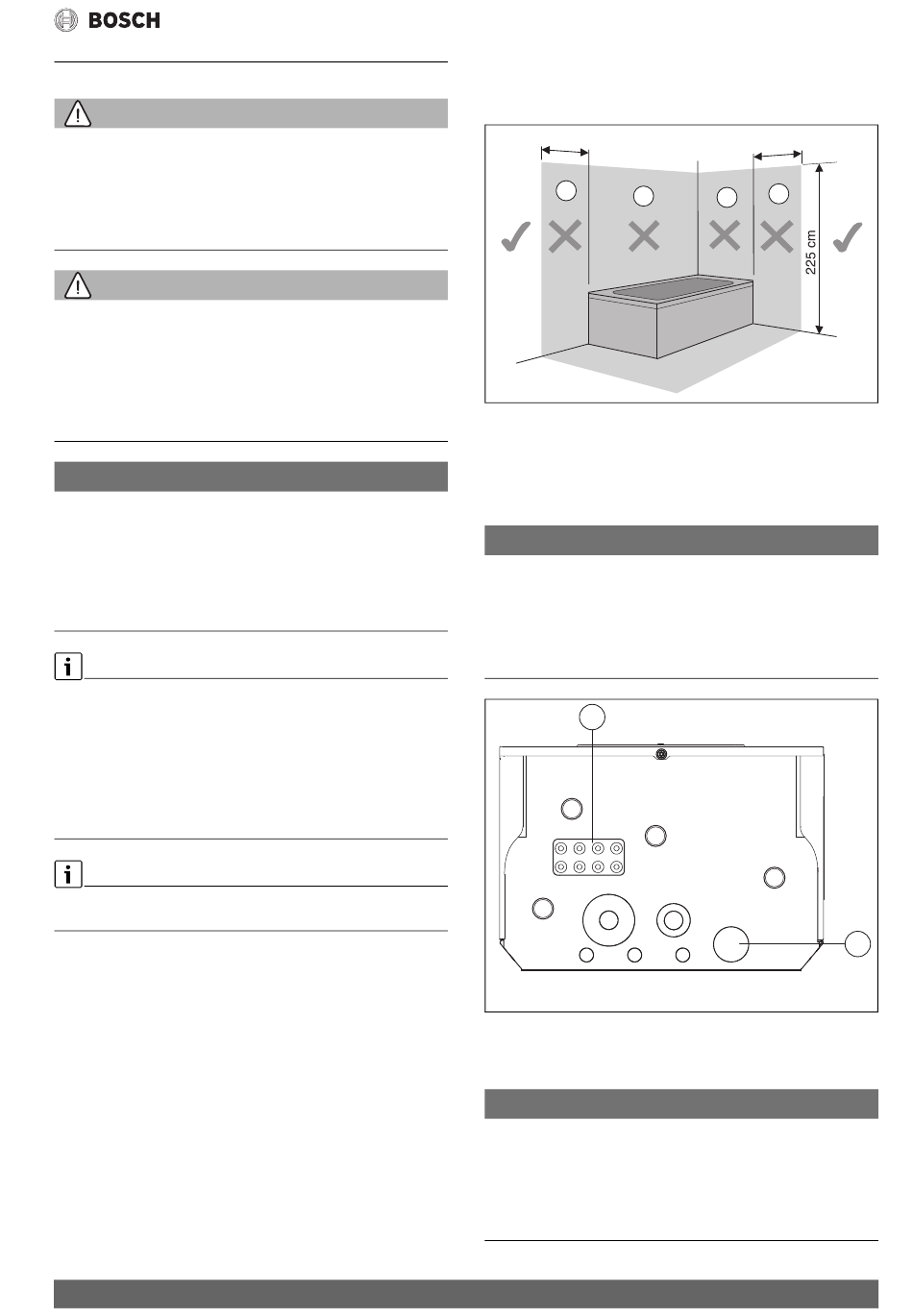

Fig. 25 Zones de protection
[1]
Zone de protection 1, directement au-dessus de la baignoire
[2]
Zone de protection 2, rayon de 60 cm autour de la baignoire/
douche
6.2
Pose des câbles électriques
AVIS
Dommages matériels dus à des câbles endommagés !
Si les câbles électriques sont posés de manière non conforme ou à proxi-
mité immédiate de composants trop chauds, l'installation risque d'être
endommagée.
▶ Ne pas coincer les câbles électriques.
▶ Faire passer tous les câbles électriques par des passe-câbles.
1
Fig. 26 Passe-câbles
[1]
Passe-câbles pour sondes, bus CAN et busEMS
[2]
Passe-câbles pour le raccordement au réseau électrique (230 V)
AVIS
Dégâts matériels dus à une surtension induite !
Des câbles électriques mal posés peuvent entraîner, par surtensions
induites, des dysfonctionnements et endommager l'appareil de régula-
tion.
▶ Les câbles 230 V et les câbles basse tension doivent être posés sépa-
rément.
Raccordement électrique
6 0 c m
2
1
0 010 007 511-001
2
0010029926-002
21
