Raccordement électrique
EMS-BUS et CAN-BUS ne sont pas compatibles.
▶ Ne pas raccorder les unités EMS-BUS aux unités CAN-BUS.
L'alimentation électrique de l'appareil doit pouvoir être coupée en toute
sécurité.
▶ Installer un interrupteur de sécurité séparé, permettant de mettre
l'unité intérieure entièrement hors tension.
▶ Si l'alimentation électrique est coupée, chaque câble d'alimentation
doit être doté de son propre interrupteur de sécurité.
▶ Si un appareil fixe n'est pas équipé d'un câble de réseau et d'un
connecteur ou d'un autre moyen d'arrêt de réseau qui dispose d'un
intervalle de coupure conforme aux conditions de la catégorie III de
surtension pour une séparation totale :
Installer le dispositif de séparation correspondant dans l'installation
électrique fixe selon les règles d'installation.
▶ Choisir les sections des conducteurs et les types de câbles en fonc-
tion de la sécurisation et du type de pose correspondants.
▶ Monter les bornes de raccordement jointes sur la platine d'installa-
tion.
▶ Raccorder l'unité conformément au schéma de connexion. Aucune
autre source de courant ne peut être raccordée.
▶ Si vous remplacez la carte de circuits imprimés, veuillez respecter le
codage par couleurs.
Pour rallonger les câbles des sondes de température, utiliser les dia-
mètres suivants :
• jusqu'à une longueur de câble de 20 m : 0,75 à 1,50 mm
• jusqu'à une longueur de câble de 30 m : 1,0 à 1,50 mm
6.3
Raccordement au réseau
Le câble de réseau raccordé à la borne de raccordement au réseau élec-
trique est un câble standard de 2,5 m de long de type
2
H05V2V2 F, 3x1,5 mm
( fig. 27).
Il est également possible d'établir un raccordement interne avec un
câble approprié.
▶ Retirer le capot ( chap. 5.3.1, page 10).
▶ Faire passer le câble de raccordement par le passe-câbles [2] dans
l'appareil.
▶ Effectuer un raccordement au réseau électrique fixe selon les règle-
ments locaux en vigueur.
▶ Établir un raccordement au réseau électrique via la borne de raccor-
dement au réseau électrique sur la plaque de jonction
( fig. 27, [2]).
AVERTISSEMENT
Danger de mort dû à des câbles électriques mal raccordés !
Les câbles N et L ne doivent en aucun cas être intervertis.
▶ Le raccord par serrage doit être correct.
▶ Serrer à fond le raccord par serrage.
▶ Ne pas utiliser de connecteur intermédiaire (connexion à fiches).
▶ Attention au réglage correct du potentiomètre pour les applications
hybrides (P=3 et A=0) selon la fig. 27, [1]. Le cas échéant, tourner
la flèche avec un tournevis dans la position correspondante.
22
N N
2
2

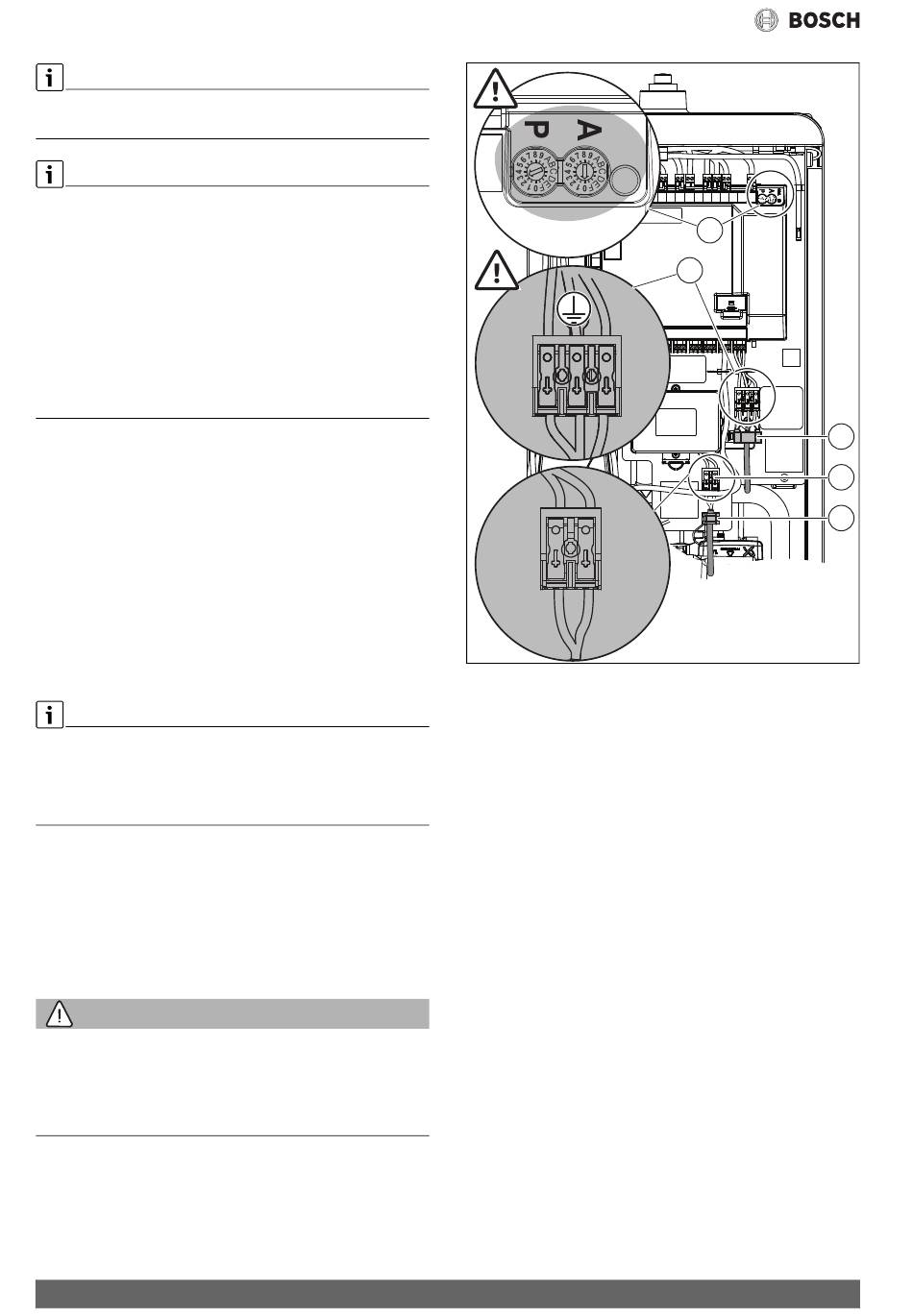

Fig. 27 Établir un raccordement au réseau électrique et raccorder le cir-
cuit de contrôle du chauffage auxiliaire
[1]
Tourner l'interrupteur rotatif
[2]
Borne de raccordement du raccordement au réseau électrique
[3]
Serre-câbles
[4]
Borne de raccordement du circuit de contrôle du chauffage auxi-
liaire externe (sans potentiel)
[5]
Serre-câbles
1
2
L
L
Compress Hybrid 7000i AW – 6721835858 (2022/10)
3
4
5
0010031534-003
