3

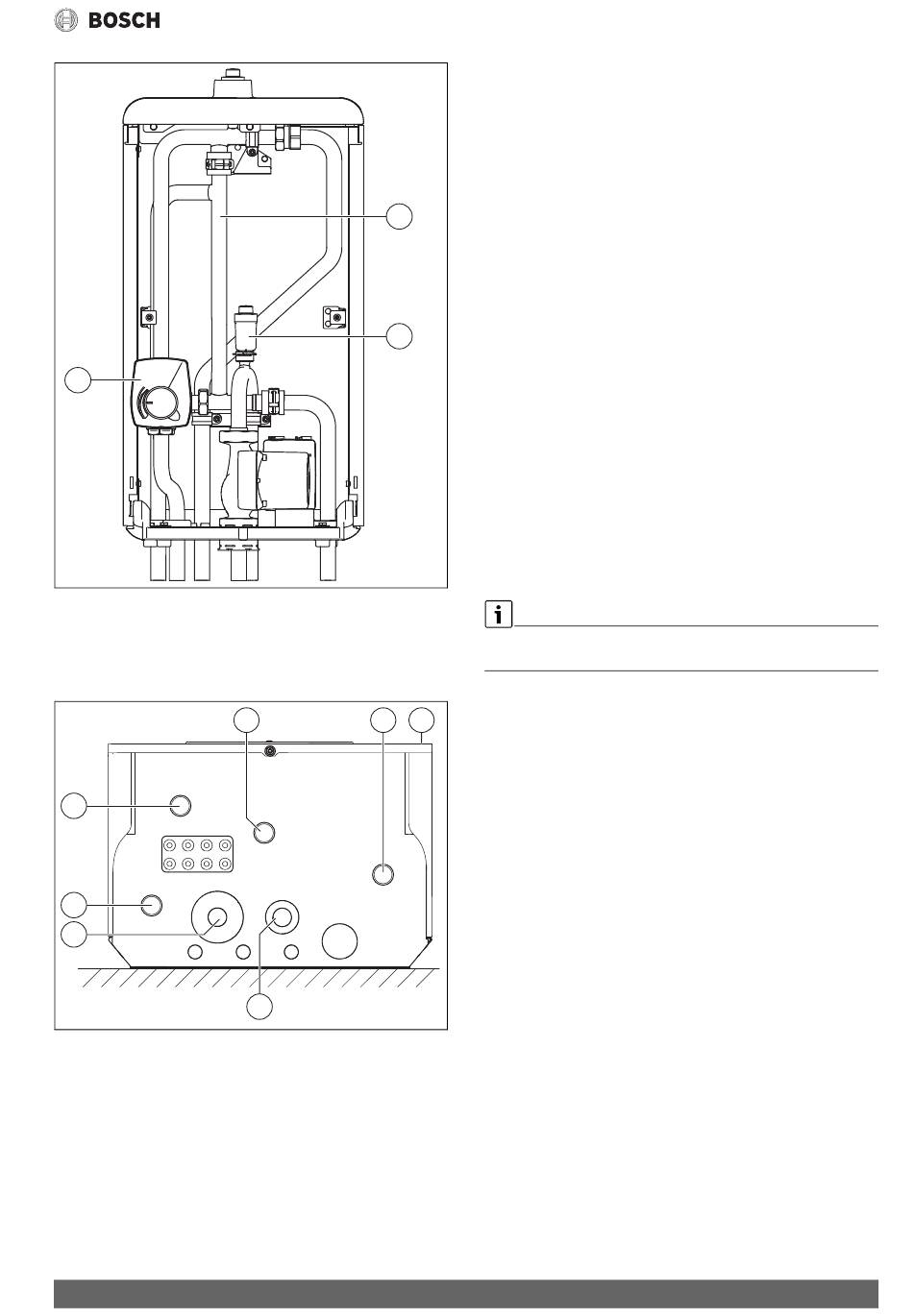

Fig. 2
Bouteille de découplage hydraulique dans l'unité intérieure
(représentée sans éléments électroniques)
[1]
Bouteille de découplage hydraulique
[2]
Purgeur automatique
[3]
Vanne mélangeuse
4
3
2
Fig. 3
Partie inférieure de l'unité intérieure
[1]
Retour vers l'unité extérieure
[2]
Départ de l'unité extérieure
[3]
Retour vers le chauffage d'appoint
[4]
Départ vers l'installation de chauffage
[5]
Retour depuis l'installation de chauffage
[6]
Départ depuis le chauffage d'appoint
[7]
Partie frontale de l'appareil
Compress Hybrid 7000i AW – 6721835858 (2022/10)
1
2
0010029908-004
5
6
1
0010029912-003
2.4
Combinaisons possibles des unités intérieures et
extérieures
L'unité intérieure est destinée au montage à l'intérieur du bâtiment et au
raccordement avec les unités extérieures de pompes à chaleur installées
à l'air libre.
L'unité intérieure peut être utilisée avec les unités extérieures suivantes :
• CS7000iAW 5 OR - Compress 6000 AW-5
• CS7000iAW 7 OR - Compress 6000 AW-7
• CS7000iAW 9 OR - Compress 6000 AW-9
2.5
Combinaisons possibles d'unité intérieure et de
chauffage auxiliaire externe
L'unité intérieure peut fonctionner en combinaison avec un générateur
auxiliaire si celui-ci satisfait les conditions minimales suivantes :
• Modulation minimale : facteur 4
• Puissance maximale : 32 kW
• Pompe de circulation intégrée
Si l'unité intérieure doit fonctionner sans générateur auxiliaire, il faut
monter des dispositifs de sécurité supplémentaires sur l'installation de
chauffage, conformément aux normes et directives en vigueur.
Les chaudières à 1 allure (non commandée), par ex. les chaudières fioul
à condensation, ne doivent être utilisées que si elles sont plus petites ou
dimensionnées en fonction de la charge technique du bâtiment (pas de
conception pour une puissance ECS à débit continu mais exclusivement
sur la charge thermique du bâtiment). La couverture supplémentaire de
la charge thermique via la pompe à chaleur doit être prise en compte.
Il faut exclure tout surdimensionnement afin d'éviter des cadences
excessives et inadmissibles de la chaudière.
L'eau chaude sanitaire est produite exclusivement via le chauffage auxi-
liaire externe (appareil mixte) ( fig. 22)
7
Description du produit
5
