Installation

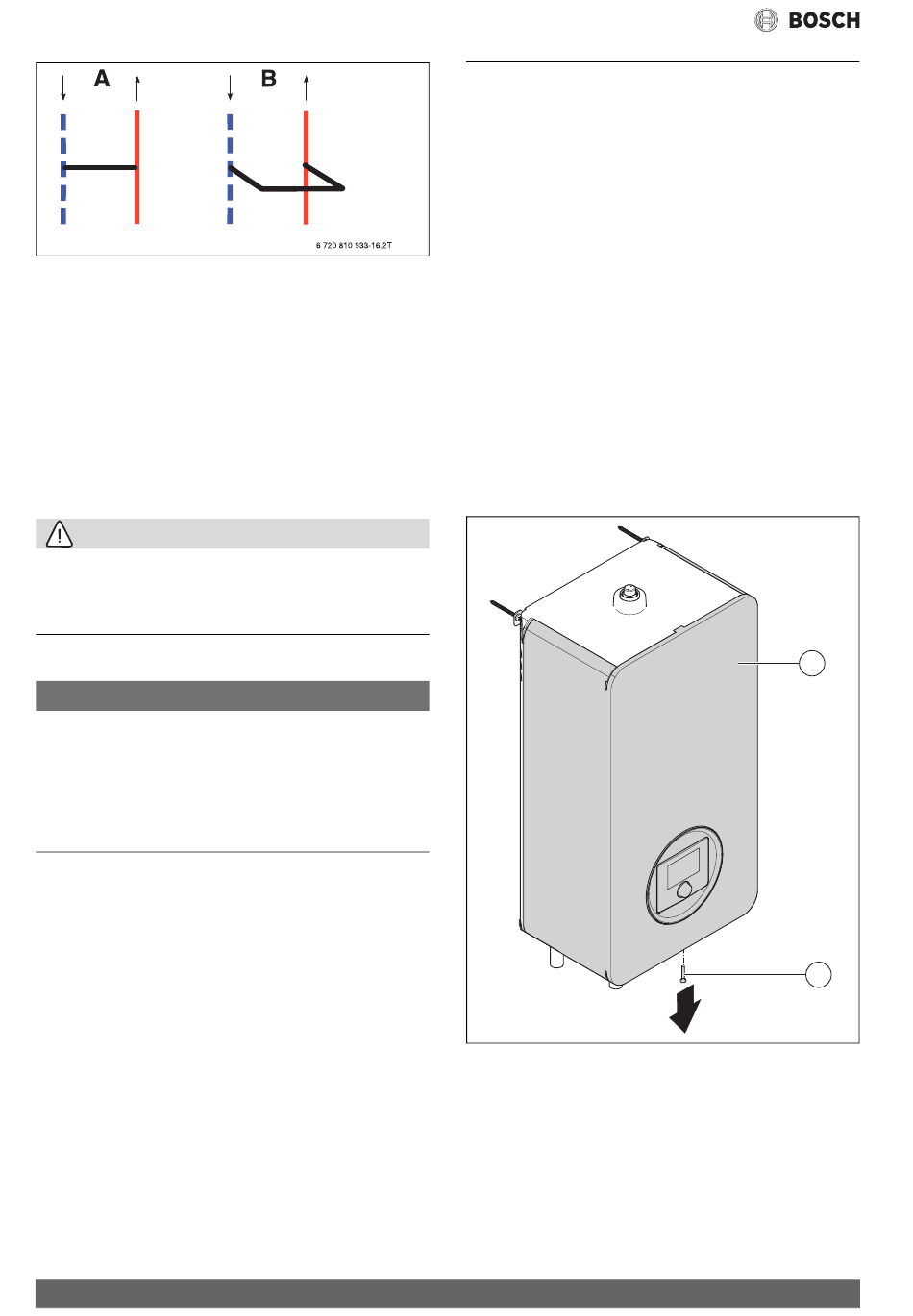

Fig. 10 By-pass
[A]
By-pass modèle droit
[B]
By-pass, exécution en forme de U (longueur totale avec les
coudes)
4.8
Limiteur de température de sécurité
Dans certains pays, un limiteur de température de sécurité est prescrit
dans les circuits de chauffage par le sol.
▶ Respecter les règlements spécifiques locaux.
▶ Effectuer le raccordement comme indiqué au chapitre 6.7.7.
4.9
Isolation des conduites hydrauliques
Isoler les conduites à l'intérieur du bâtiment
PRUDENCE
Risques de brûlures !
Le contact avec une tuyauterie non isolée peut brûler la peau.
▶ Isoler toutes les conduites de fluides thermiques selon les règle-
ments en vigueur avec une isolation thermique appropriée.
Isoler les conduites à l'extérieur du bâtiment
AVIS
Dégâts matériels dus à l'action du gel !
En cas de panne de courant, l'eau risque de geler dans les conduites
hydrauliques.
▶ Utiliser une isolation d'au moins 19 mm d'épaisseur pour les
conduites extérieures.
▶ A l'intérieur des bâtiments, utiliser une isolation d'au moins 12 mm
d'épaisseur pour les conduites intérieures.
Isoler les conduites dans l'unité intérieure
Si l'installation de chauffage est utilisée pour le refroidissement en des-
sous du point de rosée (non recommandé) :
▶ isoler tous les raccords et conduites de manière à ce qu'ils soient
étanches à la vapeur et pour prévenir la condensation.
10
5
Installation
5.1
Transport et stockage
L'unité intérieure doit toujours être transportée et stockée en position
verticale dans son emballage. Pour le transport, l'unité intérieure peut
être basculée provisoirement si nécessaire.
Après l'avoir déballée, ne pas poser l'unité intérieure sur les tubes ou le
panneau latéral.
▶ Après l'avoir déballée, poser l'unité intérieure sur le panneau arrière.
Ne pas transporter ni stocker l'unité intérieure à des températures infé-
rieures à – 10 °C.
5.2
Déballage
▶ Retirer l'emballage conformément à la notice figurant sur l'embal-
lage.
▶ Retirer les accessoires joints.
▶ Vérifier que le contenu de la livraison est complet.
5.3
Installation de l'unité intérieure
5.3.1
Retirer le capot
Pour déverrouiller le capot [1] :
▶ Dévisser la vis de déverrouillage [2] sur la partie inférieure de l'unité
intérieure à l'aide d'un outil approprié.
Fig. 11 Déverrouiller le capot
[1]
Capot de l'unité intérieure
[2]
Vis de déblocage
Compress Hybrid 7000i AW – 6721835858 (2022/10)
1
2
0010031287-002
