Installation
5.7.4
Monter les accessoires pour le mode refroidissement
AVIS
Unité intérieure endommagée par la condensation
L'unité intérieure avec vanne de mélange n'est pas prévue pour le mode
refroidissement en dessous du point de rosée.
▶ Utiliser l'unité intérieure uniquement pour le mode refroidissement
au-dessus du point de rosée.
L'utilisation de l'installation de chauffage en mode refroidissement
requiert le montage d'un thermostat d'ambiance dans l'installation de
chauffage afin de prévenir la formation de condensats.
Il existe deux possibilités d'installation :
• Thermostat d'ambiance avec sonde d'humidité intégré (CR10H).
• Thermostat d'ambiance (CR10) combiné avec une sonde d'humidité
dans l'installation de chauffage.
Pour le mode refroidissement sans condensation, il est recommandé
d'utiliser un thermostat d'ambiance (CR10H).
L'installation d'un thermostat d'ambiance avec sonde d'humidité inté-
grée augmente la fiabilité du mode refroidissement, la température de
départ étant régulée dans ce cas automatiquement via le module de
commande selon le point de rosée actuel.
▶ Thermostat d'ambiance avec sonde d'humidité intégrée
( tenir compte des notices du thermostat d'ambiance).
▶ Raccordement électrique ( chap. 6.7.4).
Si un thermostat d'ambiance est utilisé sans sonde d'humidité intégrée,
il faut monter une sonde d'humidité supplémentaire dans l'installation de
chauffage.
▶ Monter un thermostat d'ambiance pour régler le mode refroidisse-
ment de l'installation de chauffage ( tenir compte des notices du
thermostat d'ambiance).
▶ Monter la sonde d'humidité sur les tubes de l'installation de chauf-
fage ( tenir compte des notices de la sonde d'humidité).
▶ Raccordement électrique ( chap. 6.7.4).
20
5.7.5
Installation avec piscine
AVIS
Risque de dysfonctionnements !
Si la vanne de mélange de la piscine est montée au mauvais endroit dans
l'installation, cela peut occasionner des défauts. La vanne de mélange de
la piscine ne doit pas être montée sur le départ où elle risque de bloquer
la vanne de sécurité.
▶ Monter la vanne de mélange de piscine dans le retour vers l'unité inté-
rieure (comme illustré sur la figure d'exemple d'installation de pis-
cine).
▶ Monter le raccord en T dans le départ de l'unité intérieure avant le by-
pass.
▶ Ne pas monter la vanne de mélange de piscine comme circuit de
chauffage dans l'installation.
L'installation d'un module de piscine (accessoire) est une condition
requise pour l'utilisation du chauffage de piscine.
▶ Installer la piscine ( notice de la piscine).
▶ Installer la vanne de mélange de piscine.
▶ Isoler tous les tuyaux et raccordements.
▶ Installer le module de piscine ( notice du module de piscine).
▶ Raccordement électrique ( chap. 6.7.5).
▶ Régler le temps de fonctionnement de la vanne d'inversion de piscine
lors de la mise en service ( notice du module de commande).
▶ Effectuer les réglages nécessaires pour le mode piscine ( notice du
module de commande).
1
1
2
M
VC1

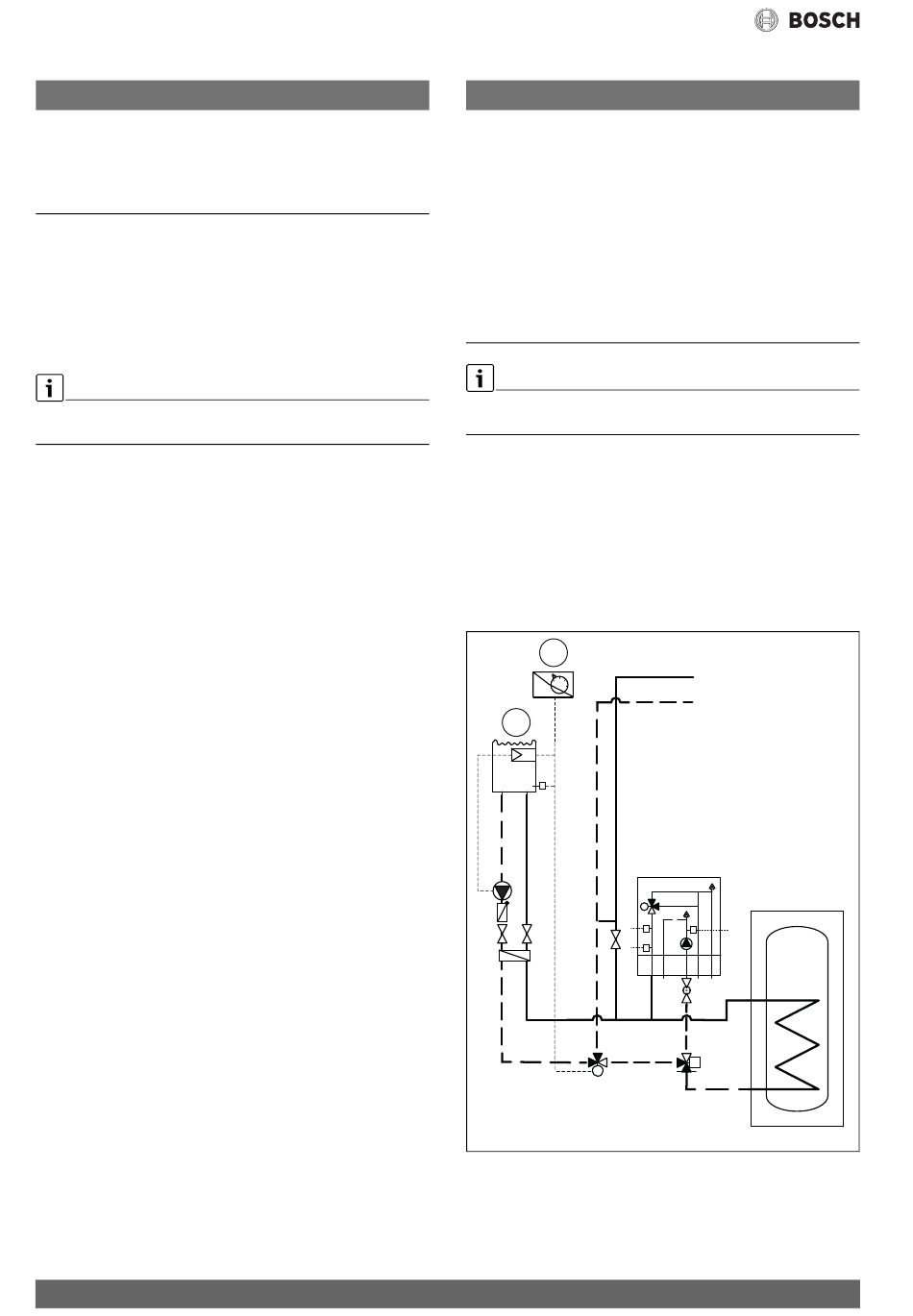

Fig. 24 Exemple d'installation de piscine
[1]
Module de piscine
[2]
Piscine
[VC1] Vanne de mélange de piscine
[HS] Système de chauffage
Compress Hybrid 7000i AW – 6721835858 (2022/10)
HS
M
0010031566-001
