5.6
Montage de la sonde de température extérieure
Si la longueur du câble de la sonde de température est supérieure à 15 m
à l'extérieur :
▶ utiliser un câble blindé.
Un câble de sonde de température posé à l'air libre doit satisfaire au
minimum les conditions suivantes :
2
• Diamètre de câble : 0,5 mm
• Résistance : max. 50 Ohm/km
• Nombre de conducteurs : 2
• Longueur maximale : 50 m
▶ Monter la sonde sur la partie la plus froide de la maison (générale-
ment côté nord).
– Protéger la sonde du rayonnement solaire direct, des courants
d'air, etc.
– Ne pas monter la sonde directement sous le toit.

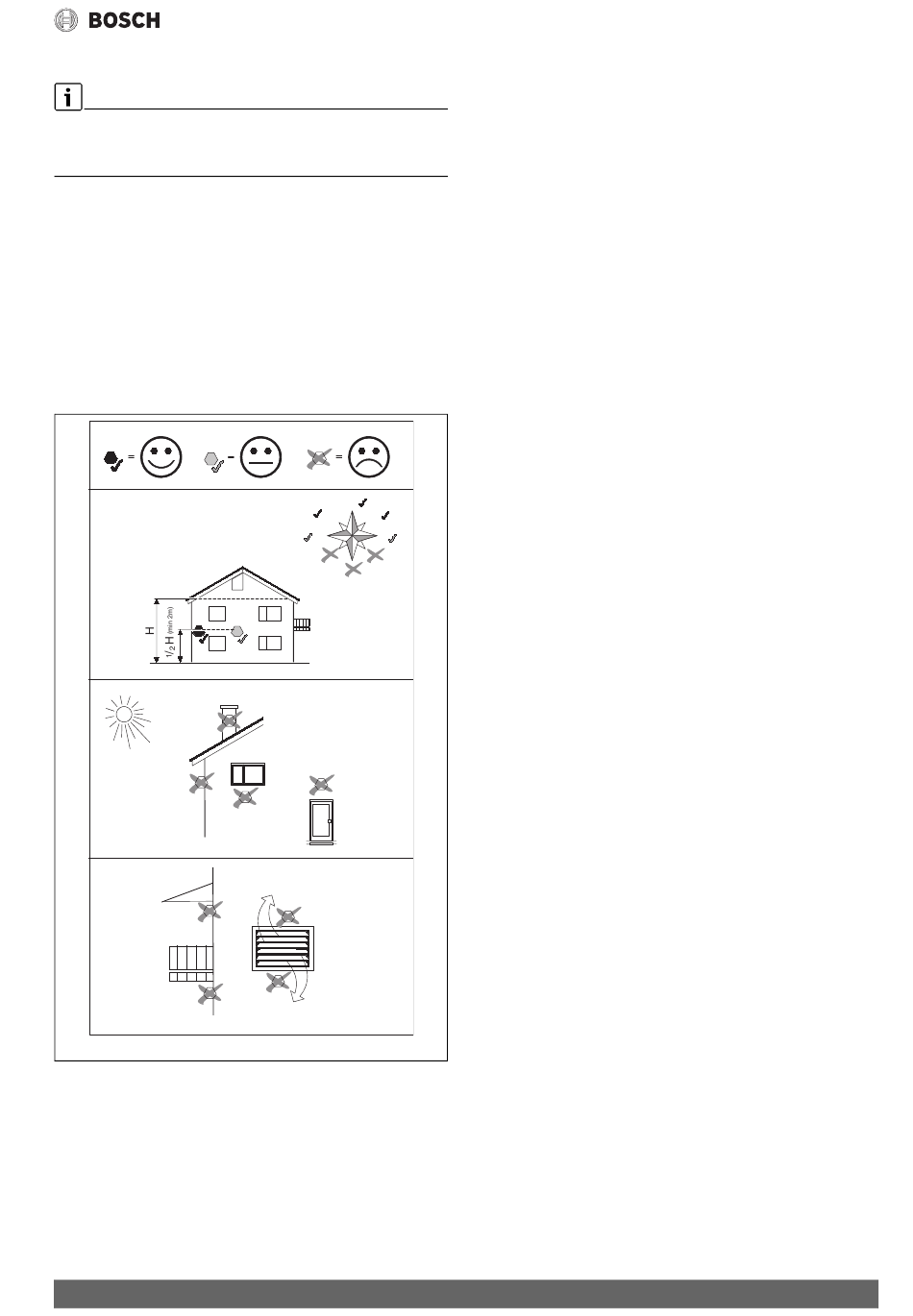

Fig. 23 Placement de la sonde de température extérieure
Compress Hybrid 7000i AW – 6721835858 (2022/10)
5.7
5.7.1
L'installation de la sonde de température de départ T0 dépend de la
construction de l'installation de chauffage.
Dans le cas d'une installation de chauffage sans ballon tampon ou bou-
teille de découplage hydraulique, aucune mesure supplémentaire n'est
nécessaire, la sonde de température de départ étant intégrée dans
l'unité intérieure.
Installation de chauffage avec ballon tampon :
▶ Installer la sonde de température de départ T0 sur le ballon tampon.
▶ Raccordement électrique ( chap. 6.7.2).
Montage derrière le by-pass ou sur le ballon tampon
Si la sonde de température de départ est montée en dehors de l'unité
intérieure sur le ballon tampon ou derrière le by-pass, elle doit être
démontée de l'unité intérieure et rallongée, le cas échéant, de la lon-
gueur correspondante à l'aide d'une rallonge appropriée (H03VV-F
2x0,5 mm
5.7.2
L'appareil de régulation permet de réguler un circuit de chauffage sans
mélangeur à la livraison d'usine.
Si d'autres circuits de chauffage doivent être installés, un module de cir-
cuit de chauffage est nécessaire pour chacun.
N
▶ Installer le module de circuit de chauffage, la vanne de mélange, la
NW
NE
W
E
SW
SE
S
▶ Pour l'installation et les réglages des composants, tenir compte des
▶ Raccordement électrique ( chap. 6.7.3).
5.7.3
En réglage d'usine, le régulateur régule la température de départ automa-
tiquement en fonction de la température extérieure. Un régulateur de
température ambiante peut être installé pour améliorer le confort.
▶ Raccordement électrique ( chap. 6.7.4).
6 720 809 156-23.1I
Accessoires
Monter la sonde de température de départ
2
) ( chap. 6.7.2).
Installer le module de circuit de chauffage
pompe de chauffage et les autres composants conformément à la
solution d'installation choisie.
notices d'installation et d'utilisation correspondants.
Régulateur en fonction de la température ambiante
Installation
19
