Entretien
9.1
Vidange de l'installation de chauffage
Pour remplacer des éléments hydrauliques (par ex. pompe de circula-
tion), l'installation de chauffage doit être vidangée ( chap. 2.3).
▶ Couper l'alimentation électrique de l'unité extérieure, de l'unité inté-
rieure et du chauffage auxiliaire externe.
▶ Fermer toutes les vannes dans l'installation de chauffage.
▶ Fermer tous les purgeurs automatiques dans l'installation de chauf-
fage.
▶ Couper le débit dans le filtre à particules, fermer le robinet à boisseau
sphérique si nécessaire.
▶ Raccorder un tube à la vanne de vidange de l'installation de chauffage
et introduire l'autre extrémité dans une évacuation.
▶ Ouvrir la vanne de vidange.
▶ Attendre que l'eau ne s'écoule plus dans l'évacuation.
Dès que l'eau de coule plus, l'unité intérieure est vide.
9.2
Remplacer les composants
▶ Mettre les unités intérieure et extérieure hors tension.
▶ Vidange de l'installation de chauffage ( chap. 9.1).
▶ Si des sondes de température sont remplacées, respecter le raccor-
dement correct lors du montage ( chap. 12.1, page 36).
▶ Remplacer l'élément ( notice de l'élément).
▶ Remplir et purger l'installation de chauffage ( chap. 7.1).
▶ Rétablir l'alimentation électrique des unités intérieure et extérieure.
9.2.1
Remplacer la pompe
▶ Mettre les unités intérieure et extérieure hors tension.
▶ Vidange de l'installation de chauffage ( chap. 9.1).
▶ Retirer le capot ( chap. 5.3.1).
▶ Laisser refroidir l'installation et la mettre hors pression.
▶ Retirer 2 connecteurs (alimentation électrique et signal) sur la
pompe ( fig. 38).
▶ Retirer la vis de sécurité et enlever la tôle de sécurité vers l'avant
( fig. 39).
AVIS
Dégâts et fuites sur les tuyaux de raccordement !
Si les couples de rotation sont trop importants, les raccords à vis et les
tuyaux de raccordement risquent d'être endommagés en desserrant et
resserrant les écrous-raccords.
▶ Utiliser des outils appropriés.
▶ Exercer une contre-pression au niveau des raccords à vis.
▶ Assurer un démontage et un montage professionnels.
▶ Desserrer les écrous-raccords sur la pompe et retirer cette dernière
avec les joints( fig. 40). Exercer pour cela une contre-pression au
niveau des raccords à vis avec un outil approprié.
▶ Mettre la nouvelle pompe avec les nouveaux joints en place et monter
les écrous-raccords sur la pompe.
Resserrer les écrous-raccords à la main puis avec un outil sur env. ¼ de
rotation.
▶ Monter la tôle de sécurité.
▶ Raccorder les câbles électriques.
▶ Remplir et purger l'installation de chauffage ( chap. 7.1).
▶ Effectuer le contrôle d'étanchéité.
34
▶ Rétablir l'alimentation électrique des unités intérieure et extérieure.
2

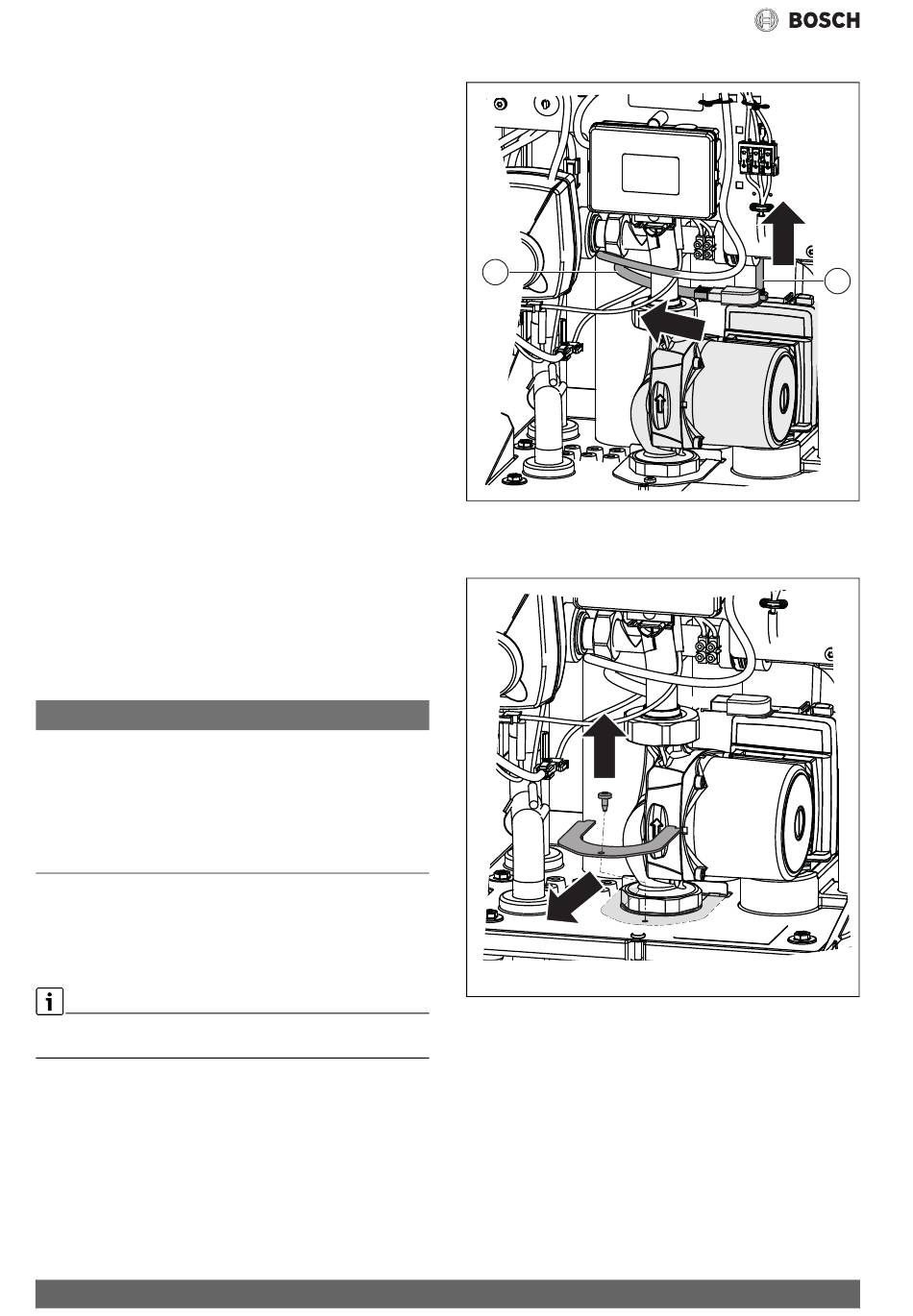

Fig. 38 Débranchement du connecteur
[1]
Connecteur du signal MLI
[2]
Connecteur alimentation électrique
1. 1. 1.
2. 2. 2.
Fig. 39 Retirer la tôle de sécurité
Compress Hybrid 7000i AW – 6721835858 (2022/10)
1
0010031769-001
0010031771-001
