Section A
Montage du produit

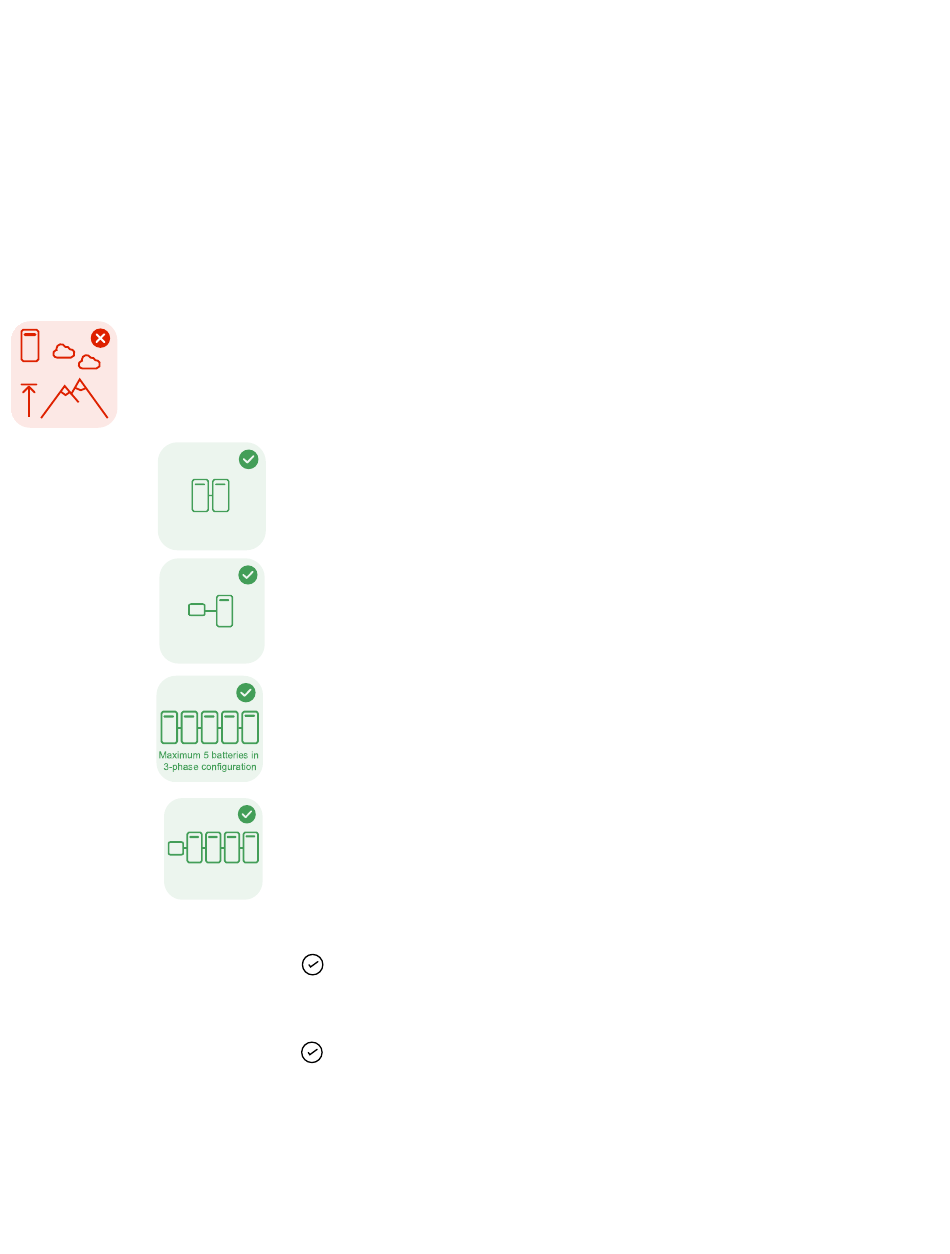

Sélection d'un emplacement
pour les unités IQ Battery
2500m
Maximum 2 batteries in
1-phase configuration
Max. 1 battery with
single-phase IQ Relay
Max. 4 batteries with
three-phase IQ Relay
Guide d'installation rapide IQ Battery 5P with FlexPhase
• Ce produit ne doit pas être installé à des altitudes supérieures à 2500 m.
Pour une configuration monophasée :
• Jusqu'à deux IQ Battery 5P en configuration monophasée peuvent être connectées
sur un circuit à simple dérivation.
• Pour les sites nécéssitant un IQ Relay monophasé, une seule IQ Battery 5P peut être
connectée par IQ Relay.
• Utilisez un disjoncteur courbe 20 A courbe C ou B pour une IQ Battery 5P ou un
disjoncteur 40 A courbe C ou B pour maximum deux IQ Battery 5P.
Pour une configuration triphasée :
• Jusqu'à cinq IQ Battery 5P en configuration triphasée peuvent être connectées sur
un circuit à simple dérivation.
• Pour les sites équipés d'un IQ Relay triphasé, jusqu'à quatre IQ Battery 5P peuvent
être connectées par IQ Relay.
• Utilisez un disjoncteur 10 A courbe C ou B une IQ Battery 5P ou un disjoncteur 40 A
courbe C ou B pour maximum cinq IQ Battery 5P.
REMARQUE: La taille maximale de conducteur compatible avec l'IQ Battery 5P est
de 10 mm2 (sans férule) en configuration monophasée et triphasée. Respectez toutes
les normes et réglementations locales lors de la sélection du disjoncteur CA.
REMARQUE: L'IQ Battery 5P est compatible avec les systèmes de mise à la terre
TNC-S, TNS et TT avec des tensions de 400 VAC /230 VAC .
L-L L-N
