Section C - Câblage
Câblage de la carte de communication de commande

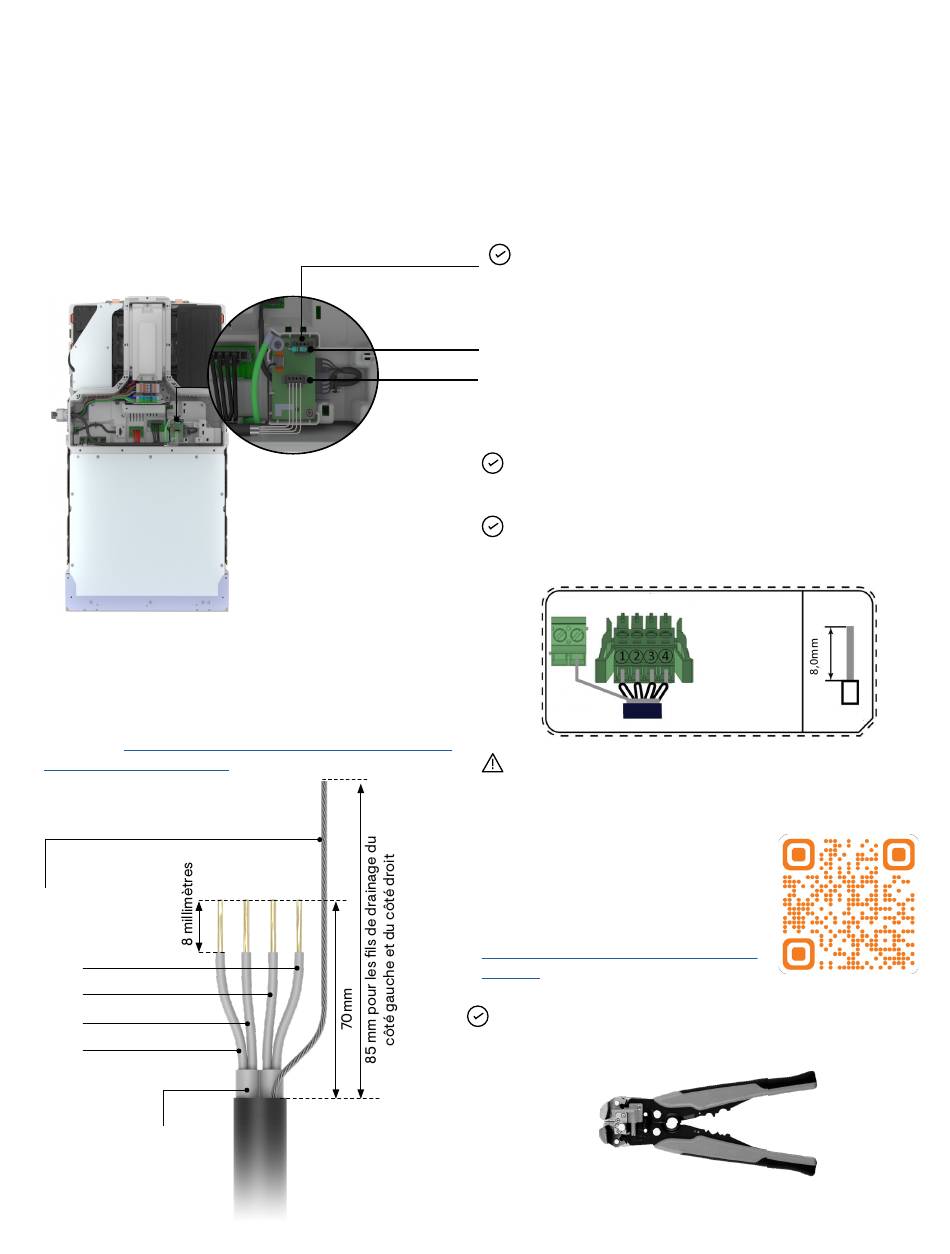

5. La carte de communication de commande de l'IQ Battery 5P
est située sous le bornier de connexion AC et à côté de la borne
de batterie (B2). Deux connecteurs CTRL et un connecteur
de drainage sont fournis pour la connexion du câble de
communication de commande.
L1 L1
L2
L2
L3
L3
N N
6. Suivez la longueur de dénudage de la gaine comme indiqué
sur l'image suivante. Conservez la résistance de terminaison
uniquement sur les dispositifs situés aux deux extrémités du
bus de communication de commande et retirez la résistance
du reste des dispositifs. Pour en savoir plus, reportez-vous
à la section Câblage de communication de commande entre
les composants du système.
Fil de
décharge
(tressé)
Inutilisé
CTRL (G)
CTRL (H)
CTRL (L)
Blindage de
câble
28
Connecteur CTRL C2*
REMARQUE: Le connecteur CTRL C2 doit être terminé
par une résistance de terminaison pour la dernière IQ
Battery 5P d'un circuit.
Résistance de terminaison du connecteur
CTRL (C2) pour la dernière unité du circuit
Connecteur CTRL (C1)
REMARQUE: Le câble de drainage de chaque longueur du câble
de commande ne doit être raccordé qu'à une extrémité
REMARQUE: Les connecteurs CTRL (C1/C2) sont identiques
et peuvent être utilisés indifféremment pour les connexions
d'entrée et de sortie.
C1/C2
C3
DRAINAGE
AVERTISSEMENT ! Risque de perte de communication.
Lors de la fixation des connecteurs CTRL, assurez-vous que les
conducteurs du câble de communication de commande ne sont
pas exposés.
Scannez ce code pour en savoir plus sur les
câbles de communication de commande
testés et pris en charge.
https:/ /link.enphase.com/control-cable-
table-eu
REMARQUE: Utilisez une pince à dénuder automatique comme celle
illustrée sur l'image ci-dessous pour dénuder la gaine du câble de
communication de commande.
Guide d'installation rapide IQ Battery 5P with FlexPhase
CÂBLAGE CTRL
LONGUEUR
MAX DE LA
1:CTRL(L)
BANDE
2:CTRL(H)
3:CTRL(G)
4:NON UTILISÉ
RACCORDEZ LE CÂBLE DE
DRAINAGE UNIQUEMENT À
UNE EXTRÉMITÉ DE CHAQUE
ÉCHELLE 1/1
CÂBLE DE COMMANDE.
