Section A - Montage du produit
Montage sur montants
Suivez les étapes ci-dessous pour monter l'IQ Battery sur des montants. Si vous n'êtes pas concerné, passez à la section suivante.

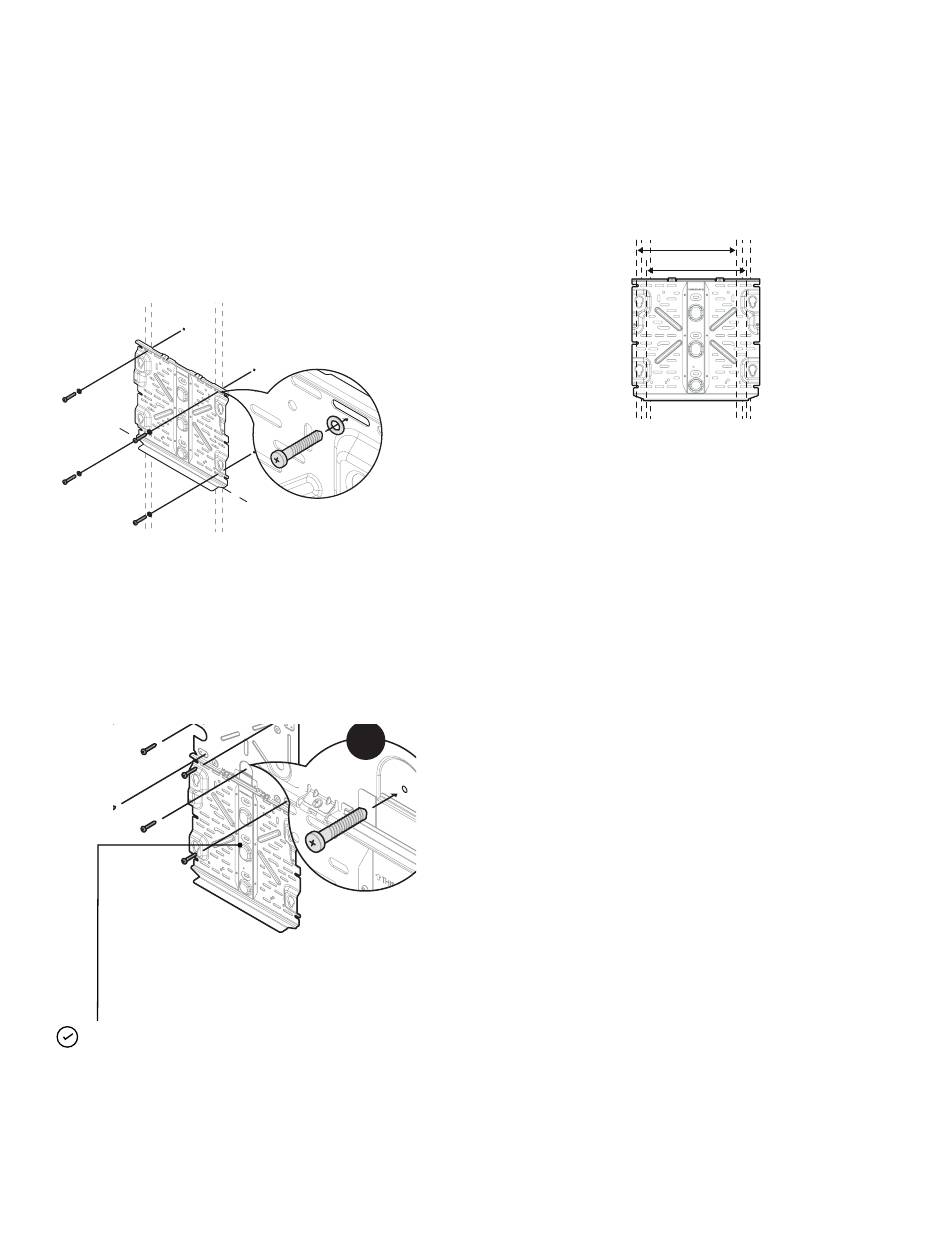

Montage sur plusieurs montants verticaux (espacement
des montants de 450 mm)
1. Suivez les étapes 1 à 4 à la page 13.
2. Placez la platine de fixation inférieure sur le mur et fixez-la
à l'aide des fentes de montage, comme illustré sur l'image
ci-dessus. Utilisez au moins quatre vis ou tire-fonds M8
(répartis symétriquement) pour un montage sur montants
doubles. Serrez toutes les vis selon les valeurs de couple
spécifiées par le fabricant.
3. Suivez les étapes 6 à 9 à la page 14.
REMARQUE: Veillez à toujours
serrer cette vis.
4. Fixez la platine supérieure à l'aide des trous de montage.
Pour un montage sur montants doubles, utilisez au moins six
vis M6 pour fixer la platine supérieure au mur, comme illustré
sur l'image ci-dessus. Utilisez uniquement des vis standard
(épaisseur de tête <5 mm). Enfin, serrez complètement les
vis de mise à la terre M4 entre les deux protections (serrez
à un couple de 1,5 N m).
Guide d'installation rapide IQ Battery 5P with FlexPhase
La platine de fixation inférieure peut tolérer un léger
décalage dans le positionnement des montants par rapport
à l'unité de batterie avec des trous/fentes pré-percés,
comme illustré sur l'image.
10
450 mm
450 mm
