Section C - Câblage
Câblage de la batterie pour une utilisation
en configuration triphasée

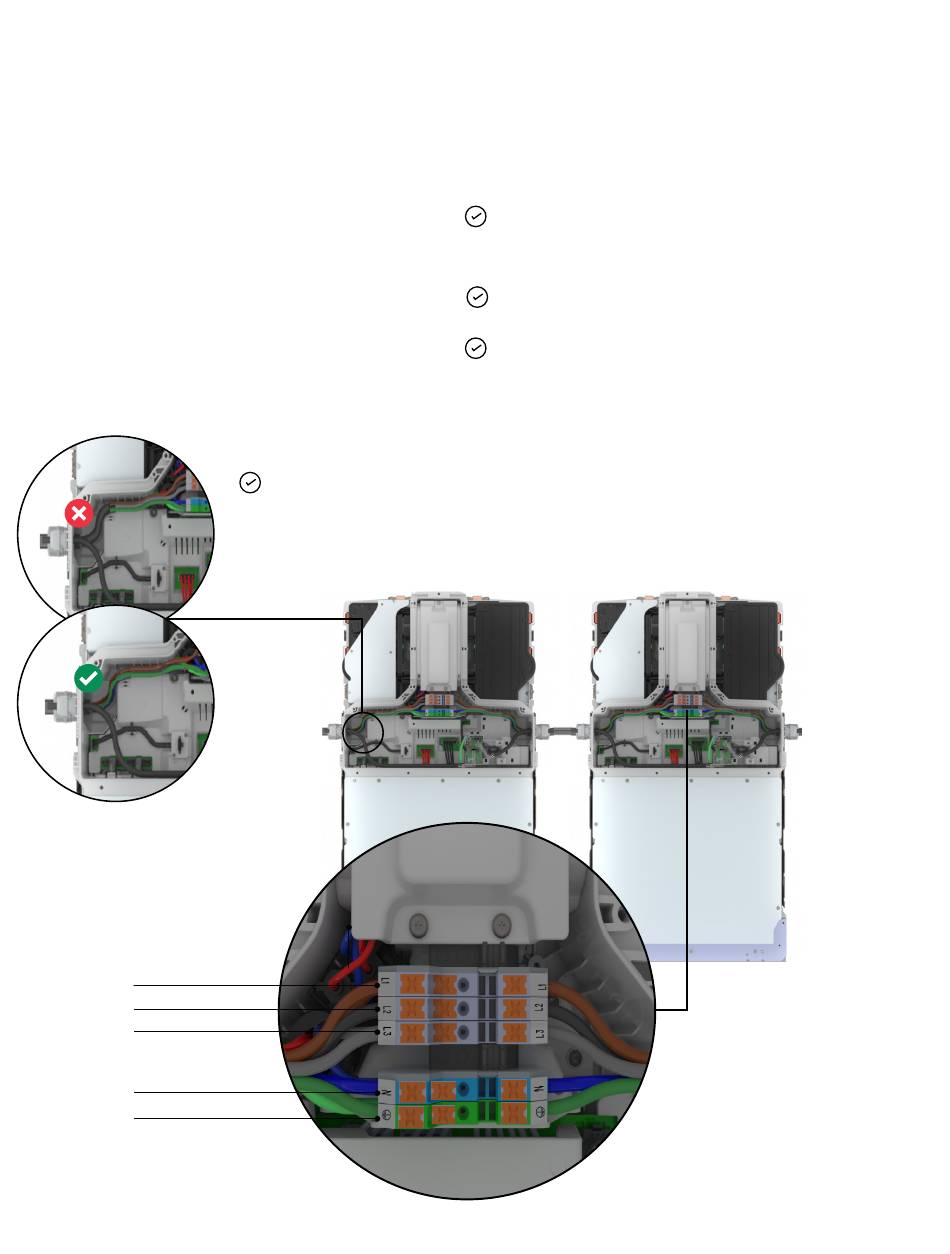

4 b. Connectez les câbles d'alimentation (L1, L2, L3, N et PE pour
une configuration triphasée) au bornier AC. Connectez les
câbles de communication de commande aux connecteurs
CTRL.
Pour connecter plusieurs IQ Battery 5P, connectez les câbles
d'alimentation et les câbles de communication de commande
entre les unités. Les câbles d'alimentation et de communication
de commande sortent du côté droit d'une unité, passent dans le
conduit situé entre les unités et entrent dans une autre unité par
le côté gauche. Répétez ces étapes pour toutes les IQ Battery
5P.
Depuis le disjoncteur CA
L1
L2
L3
N
PE
Guide d'installation rapide IQ Battery 5P with FlexPhase
REMARQUE: Pour rendre la manipulation des câbles plus flexible dans le cadre de la terminaison
et du remplacement de la batterie, il est important de dénuder la gaine extérieure des câbles de
raccordement extérieur lorsqu'ils pénètrent dans l'IQ Battery 5P par les presse-étoupes.
ou l'IQ Battery 5P
REMARQUE: Les couleurs indiquées pour les câbles de
raccordement extérieur sont uniquement fournies à des fins de
représentation. Suivez les réglementations locales pour les normes
d'identification du câblage de raccordement extérieur.
REMARQUE: Les câbles d'alimentation et de communication de
commande disposent d'une entrée de conduit séparée.
REMARQUE: Les bornes sont compatibles avec les câbles à
âme pleine et les câbles à âme souple. Les câbles à âme souple
peuvent également être utilisés sans férules.
L1 L1
L2 L2
L3
L3
N
N
L1 L1
L2 L2
L3
L3
N
N
Vers l'unité
IQ Battery 5P
ou le
disjoncteur AC
