Section B
Installation de l'IQ Battery 5P with FlexPhase
Préparez-vous à installer l'IQ Battery 5P
sur la platine de fixation inférieure
1
REMARQUE: Exécutez toutes les étapes ci-dessus avant
d'installer l'IQ Battery 5P sur le mur.

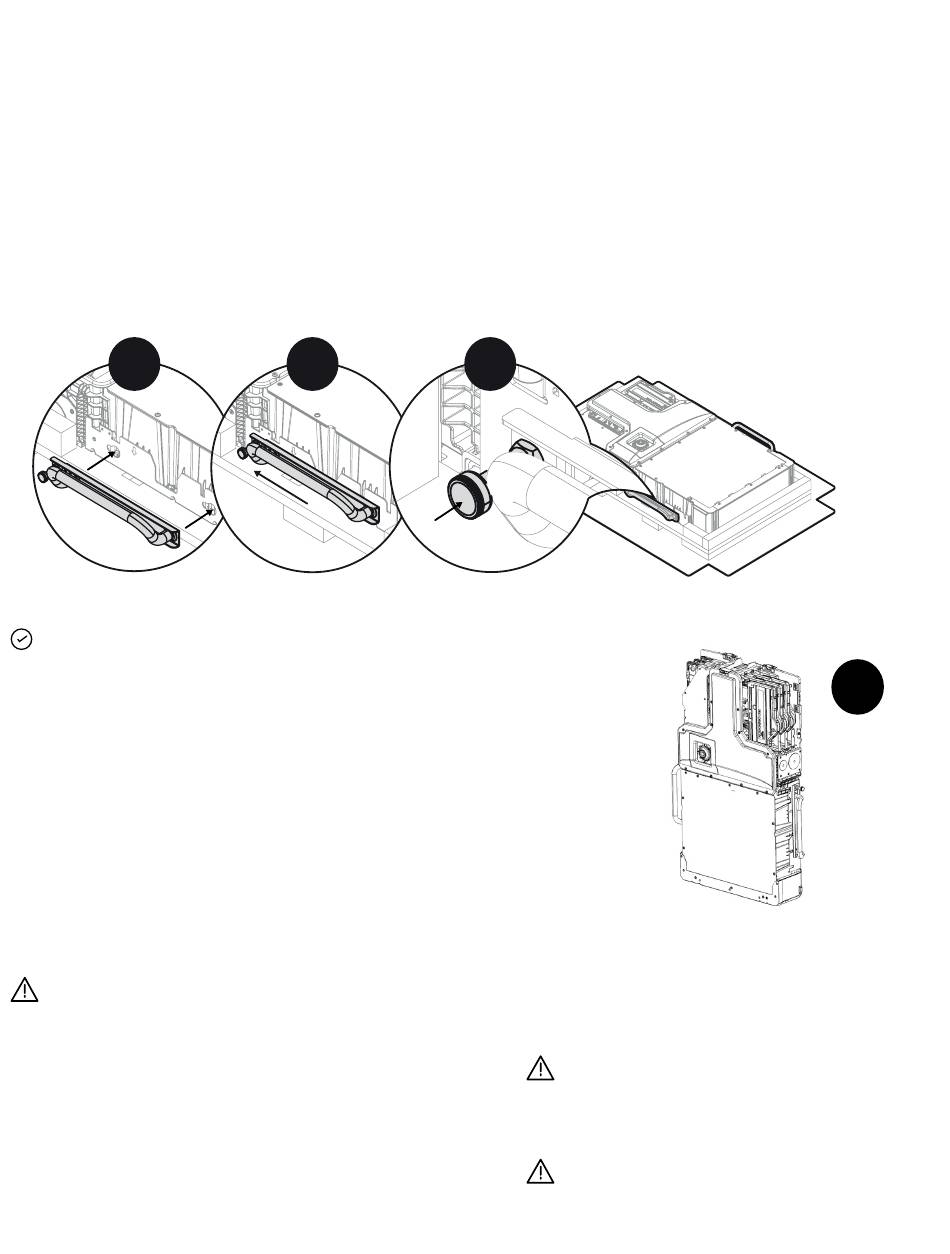

1. Sortez le Carénage de finition de l'emballage et mettez-le de côté.
Utilisez les poignées de levage réutilisables (vendues séparément)
et vérifiez que les pistons de la poignée sont déployés et prêts à
s'insérer dans les fentes de l'IQ Battery 5P.
2 et 3. Alignez la poignée gauche sur le côté gauche de
l'IQ Battery 5P, insérez-la dans les fentes et faites-la glisser
vers le haut du boîtier de l'IQ Battery 5P jusqu'à ce que le
piston s'enclenche. Vérifiez que la poignée est bien fixée.
Répétez l'opération de l'autre côté avec la poignée droite.
AVERTISSEMENT:Risque de blessure et d'endommagement de
l'équipement. Le poids de levage total avec les poignées est
de 69,5 kg ; procédez au levage conformément à la législation
locale. Les poignées doivent être utilisées lors du levage de
la batterie. Le levage manuel à deux personnes est autorisé
uniquement si la législation locale l'autorise. Sinon, utilisez un
dispositif de levage mécanique.
Guide d'installation rapide IQ Battery 5P with FlexPhase
2 3
4. Une fois les poignées fixées, soulevez l'IQ Battery 5P
hors de son emballage à l'aide des poignées et placez-la
en position verticale sur le sol, en soutenant la plaque
arrière ou le carénage de finition du câblage.
AVERTISSEMENT:Ne soulevez pas l'IQ Battery 5P à l'aide
des micro-onduleurs ou du plastique derrière les micro-
onduleurs. Cela pourrait endommager définitivement
l'unité.
AVERTISSEMENT:Soulevez l'IQ Battery 5P hors de son
emballage à l'aide des poignées et assurez-vous que la
face avant de la batterie est orientée vers vous.
4
