enphase IQ Battery 5P with FlexPhase Guide D'installation Rapide page 10

Section A - Montage du produit
Étape 1

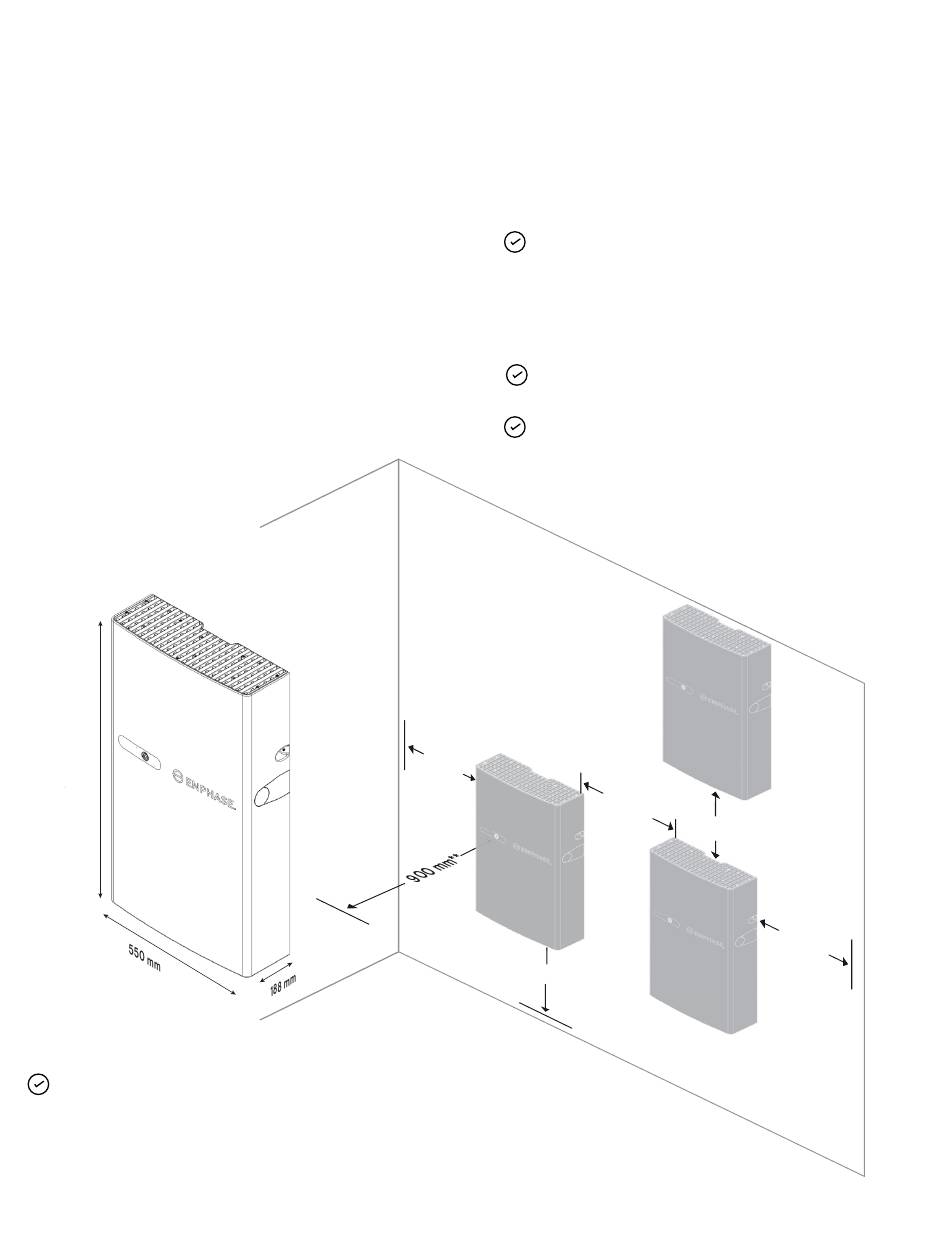

Dégagement minimum
Les instructions de montage suivantes concernent uniquement la
platine de fixation murale fournie. Ce produit doit être installé avec
un dégagement à gauche, à droite, en haut, en bas et à l'avant du
produit, comme illustré sur la figure.
Conservez l'IQ Battery 5P à distance d'objets pouvant tomber ou se
déplacer, notamment les véhicules à moteur.
9 8 0
m m
REMARQUE: Les instructions ci-dessus concernent le montage
mural de la batterie. Pour monter l'IQ Battery 5P au sol,
commandez le socle disponible en tant qu'accessoire (code de
commande : B05-PM-0550-O) et reportez-vous aux instructions
de montage au sol fournies avec ce produit.
10
*REMARQUE: Pour les IQ Battery montées côte à côte, la
distance minimale entre les carénages de finition de deux unités
doit être de 76 mm. Les poignées d'installation ne peuvent pas
être utilisées pour un dégagement inférieur à 150 mm, et les
installateurs doivent envisager de régler la distance entre les
batteries en fonction du rayon de courbure des câbles et des
réglementations locales.
**REMARQUE: Le dégagement minimum à maintenir
devant les batteries est de 250 mm.
***REMARQUE: En cas de montage à proximité d'un véhicule
à moteur, Enphase recommande d'observer une hauteur de
montage minimum de 900 mm au-dessus du sol.
1 5 0
m m
1 5 0
m m *
* *
1 5 0
m m *
1 5 0
m m m m
1 5 0
Guide d'installation rapide IQ Battery 5P with FlexPhase
m m
