Section C - Câblage

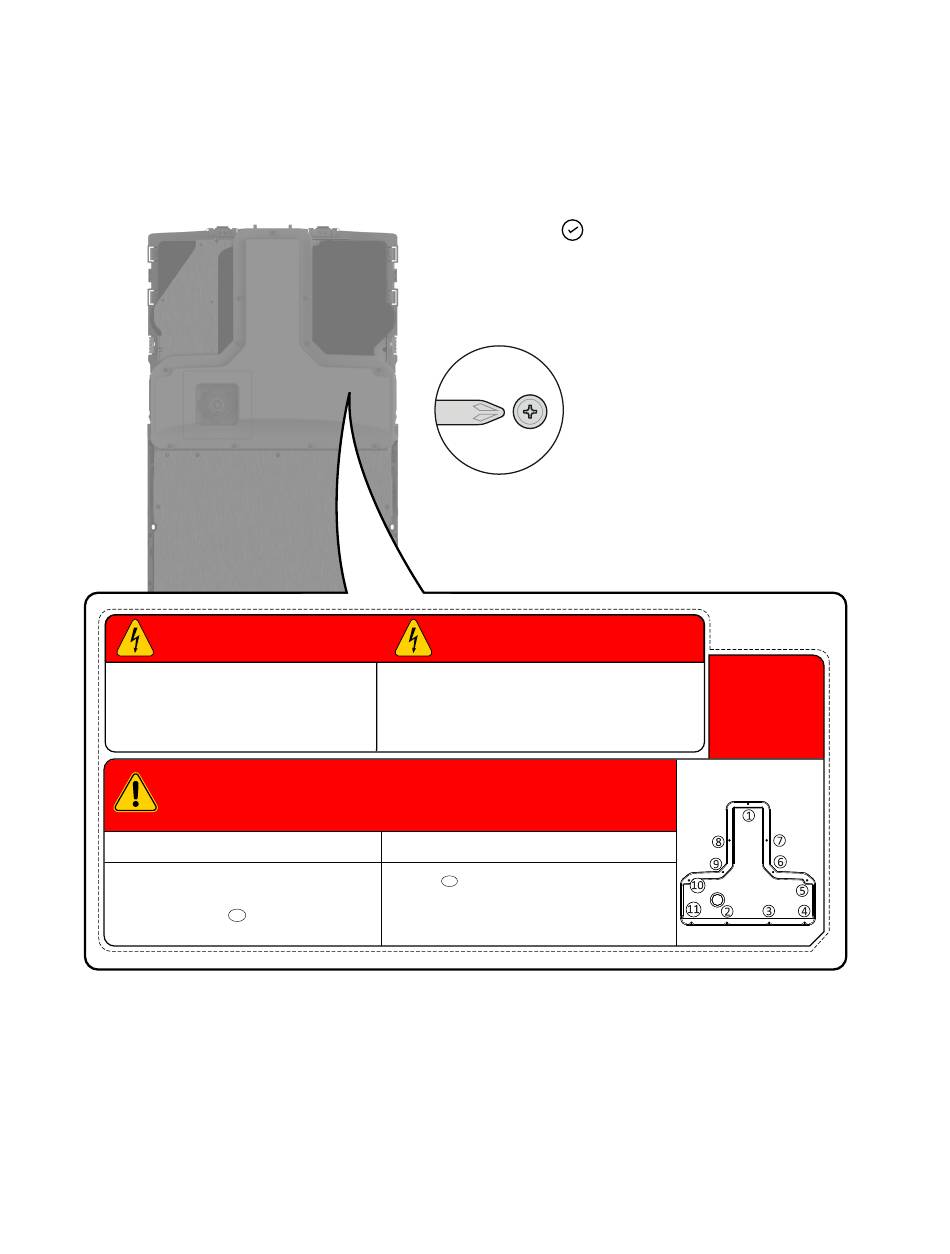

7. Serrez les 11 vis imperdables au niveau du carénage de finition du
câblage, comme illustré. Utilisez un tournevis électrique ; n'utilisez
pas de tournevis à chocs ou de perceuses à percussion.
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION
NE PAS RETIRER CE CARÉNAGE DE
FINITION ; SEUL UN TECHNICIEN
QUALIFIÉ EST HABILITÉ À RÉPARER
OU À ENTRETENIR CET APPAREIL.
ATTENTION !
INSTRUCTIONS DE RETRAIT DU CARÉNAGE DE FINITION
DU CÂBLAGE AVANT L'INSTALLATION/L'ENTRETIEN
1. DESSERRER LES 11 VIS POUR RETIRER LE CARÉNAGE DE FINITION DU CÂBLAGE
AUX FINS DE L'INSTALLATION/L'ENTRETIEN. POUR EN SAVOIR PLUS,
CONSULTER LE GUIDE D'INSTALLATION RAPIDE.
2. AUX FINS DE L'ENTRETIEN, DÉPLACER LE CONNECTEUR INTERMÉDIAIRE DU
COMMUTATEUR DE COMMANDE CS1 ET LE DÉBRANCHER DU CONNECTEUR
DE MONTAGE SUR PANNEAU AVANT DE RETIRER COMPLÈTEMENT LE
CARÉNAGE DE FINITION DU CÂBLAGE.
Guide d'installation rapide IQ Battery 5P with FlexPhase
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION
NE PAS RETIRER LE CARÉNAGE ;
SEUL UN TECHNICIEN QUALIFIÉ EST HABILITÉ
À RÉPARER OU À ENTRETENIR CET APPAREIL.
RESPECTER L'ORDRE INDIQUÉ POUR SERRER PARTIELLEMENT
LES 11 VIS. NE SERRER COMPLÈTEMENT TOUTES LES VIS À UN
COUPLE MAXIMAL DE 2,2 ± 0,15 NM À 1 000 TR/MIN QU'UNE
FOIS QU'ELLES SONT TOUTES EN PLACE.
INSTRUCTIONS DE MONTAGE DU CARÉNAGE DE FINITION
DU CÂBLAGE APRÈS L'INSTALLATION/L'ENTRETIEN
1. BRANCHER LE CONNECTEUR INTERMÉDIAIRE DU COMMUTATEUR DE
COMMANDE CS1 AU CONNECTEUR DE MONTAGE SUR PANNEAU ET S' A SSURER
QUE LE CÂBLE EST ACHEMINÉ CORRECTEMENT À L'INTÉRIEUR DE L'UNITÉ AVANT
D' A SSEMBLER COMPLÈTEMENT LE CARÉNAGE DE FINITION DU CÂBLAGE.
2. SERRER LES VIS CONFORMÉMENT AUX INSTRUCTIONS CI-DESSUS. POUR EN
SAVOIR PLUS, CONSULTER LE GUIDE D'INSTALLATION RAPIDE.
6
REMARQUE: Assurez-vous qu'aucun câble
n'est pincé lors de l'installation du carénage
de finition du câblage.
Consultez l'étiquette
d'avertissement rouge sur l'unité
(comme illustré sur l'image ci-
dessous) pour connaître la valeur
de couple spécifiée des
vis imperdables.
NE PAS UTILISER
DE TOURNEVIS À
CHOCS NI DE
PERCEUSES À
PERCUSSION POUR
SERRER/DESSERRER
LES VIS
ORDRE DE
SERRAGE DES VIS
