Section A - Montage du produit

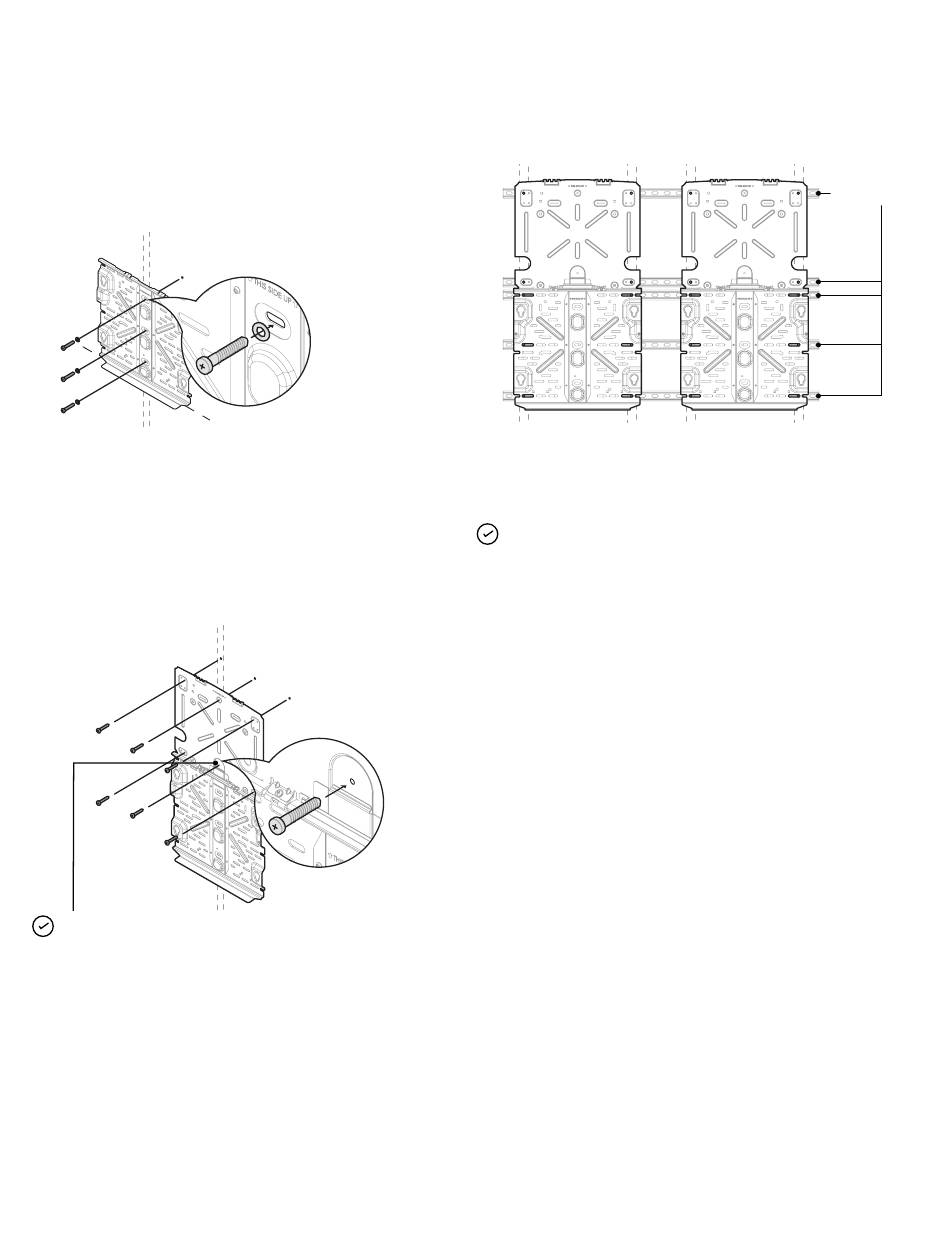

Fixation sur un seul montant vertical
1. Suivez les étapes 1 à 4 à la page 13.
2. Placez la platine de fixation inférieure sur le mur
et fixez-la à l'aide des fentes de montage, comme
illustré sur l'image ci-dessus.
Utilisez au moins trois vis ou tire-fonds M8 (sur
l'axe central) pour un montage sur montant simple.
Serrez toutes les vis selon les valeurs de couple
spécifiées par le fabricant.
3. Suivez les étapes 6 à 9 à la page 14.
REMARQUE: Veillez à
toujours serrer cette vis.
4. Fixez la platine supérieure à l'aide des trous
de montage. Pour un montage sur montant simple,
utilisez au moins six vis M6 pour fixer la platine
supérieure au mur, comme illustré sur l'image
ci-dessus. Utilisez uniquement des vis standard
(épaisseur de tête <5 mm).
Enfin, serrez complètement les vis de mise
à la terre M4 (serrez à un couple de 1,5 N m).
16
Montage sur un Unistrut
En cas de fixation sur plusieurs montants verticaux avec un
espacement entre les montants de 600 mm ou sur un mur irrégulier,
utilisez Unistrut.
REMARQUE: Utilisez un tournevis électrique ; n'utilisez pas de
tournevis à chocs ou de perceuses à percussion pour serrer les
vis de mise à la terre.
Guide d'installation rapide IQ Battery 5P with FlexPhase
Unistrut
