Section B - Installation de l'IQ Battery 5P with FlexPhase

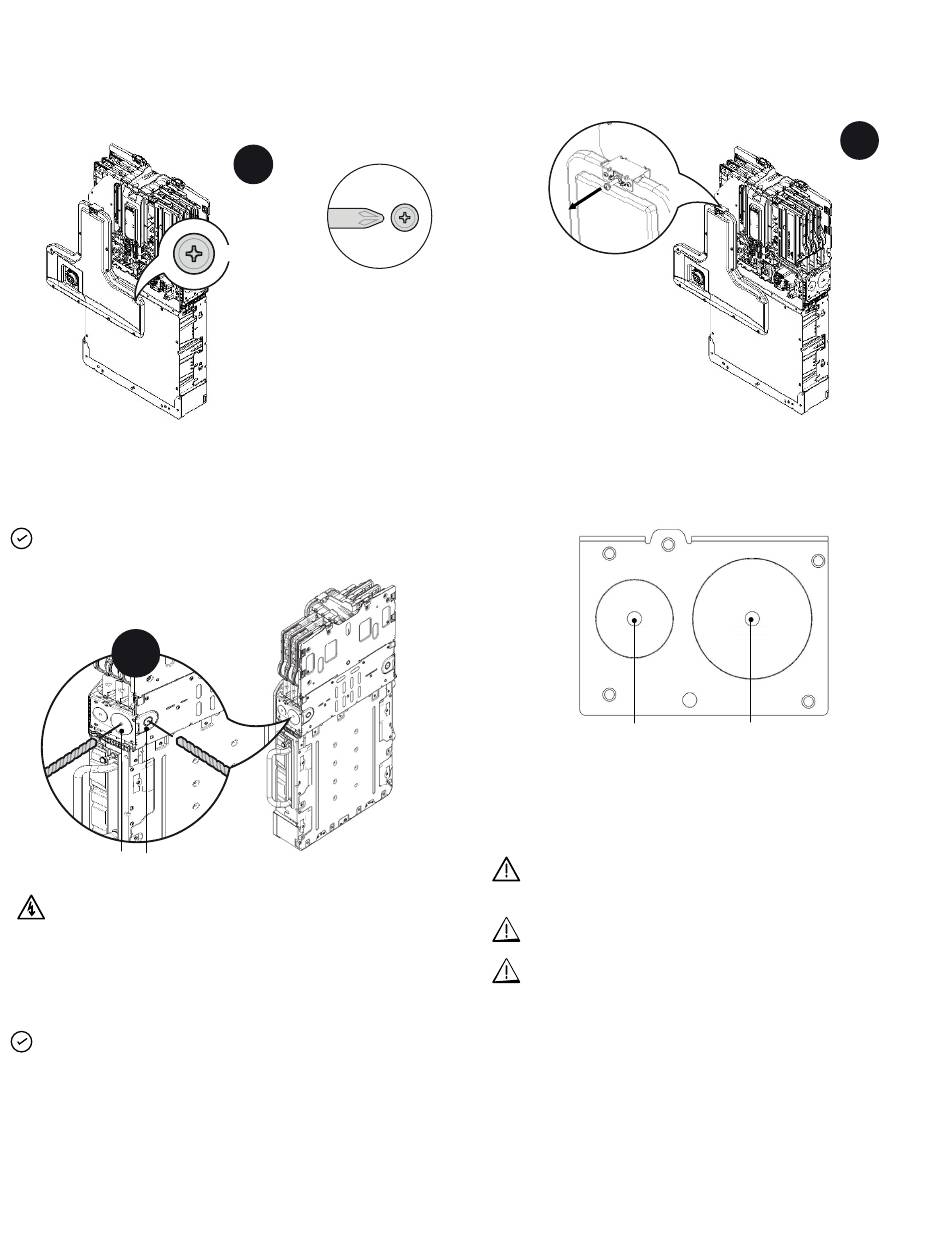

5a. Ouvrez le carénage de finition du câblage avant en desserrant
les 11 vis imperdables du carénage de finition. Utilisez un
tournevis électrique ; n'utilisez pas de tournevis à chocs/
perceuses à percussion.
REMARQUE: Retirez la vis supérieure en dernier pour éviter
d'endommager le carénage de finition du câblage.
6
Percez selon la découpe appropriée
DANGER: Risque d'électrocution. Vérifiez que l'interrupteur
de commande DC est en position OFF avant d'effectuer cette
étape.
6. Percez selon la découpe appropriée à l'arrière ou sur le côté
de l'unité, ou les deux, en fonction des configurations.
REMARQUE: Avant de fixer l'unité au mur, percez selon la
découpe appropriée. Le perçage des découpes après le montage
de l'unité au mur peut endommager les composants internes,
ce qui n'est pas couvert par la garantie.
18
5a
11x
Consultez l'étiquette
d'avertissement rouge
(reportez-vous à la page 35)
sur l'unité pour connaître la
valeur de couple spécifiée des
vis imperdables.
5b. Pour enlever le carénage de finition du câblage, retirez la vis
supérieure et soulevez-le doucement. Pour remettre en place
le carénage de finition du câblage, retirez la vis puis placez le
crochet par le haut et alignez-le.
MAX M20
CTRL
Découpes pour l'entrée latérale des câbles
AVERTISSEMENT: Assurez-vous que la perceuse ne touche
aucun composant interne ni aucune paroi.
AVERTISSEMENT: Retirez les débris de l'intérieur de la
batterie après le perçage.
AVERTISSEMENT: Risque d'endommagement de
l'équipement. Pour une entrée de câble par l'arrière,
le perçage mural doit être effectué avant de fixer
l'IQ Battery 5P au mur.
Guide d'installation rapide IQ Battery 5P with FlexPhase
5b
MAX M40
Puissance
