enphase IQ Battery 5P with FlexPhase Guide D'installation Rapide page 38

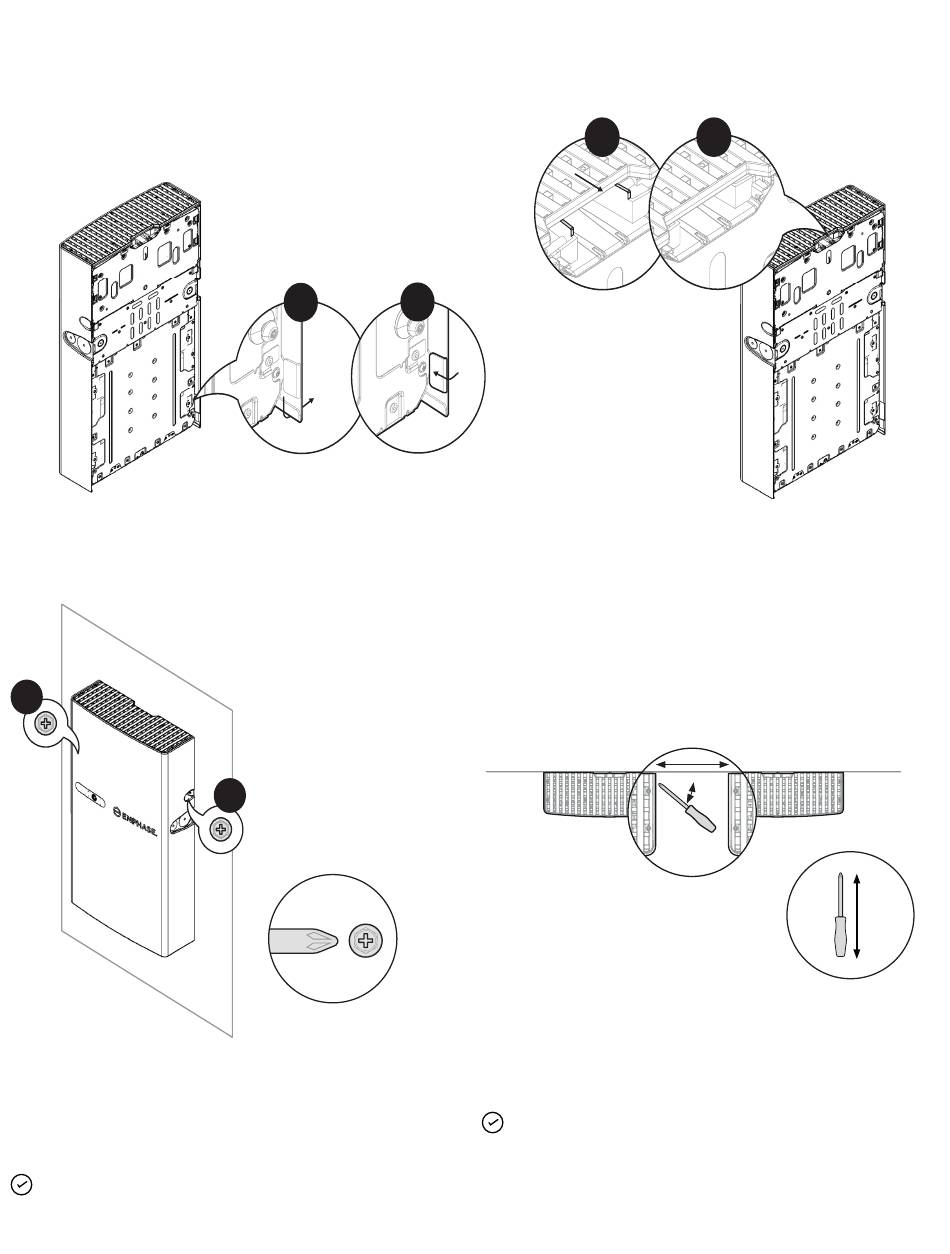

Section E - Installation du carénage de finition de l'IQ Battery 5P with FlexPhase
7a
3 et 4. Avant de retirer le carénage de finition de l'IQ Battery 5P,
tirez sur les bords inférieurs tout en faisant glisser le
carénage et assurez-vous que les languettes sont fixées
sur la plaque arrière.
7a
7a et 7b. Fixez le carénage de finition sur la plaque arrière à l'aide
de deux vis de mise à la terre du Carénage de finition
M5 (serrez à un couple de 3,1 N m) pour fixer fermement
le carénage de finition en place et pour respecter les
exigences EMI et EMC.
REMARQUE: Utilisez un tournevis électrique ; n'utilisez pas
de tournevis à chocs ou de perceuses à percussion.
38
3
7b
7b
Les vis de mise à la terre du
Carénage de finition M5
être serrées à un couple de
3,1 N m.
4
5 et 6. Enfoncez la partie supérieure du carénage de finition comme
illustré et assurez-vous que le carénage de finition est bien
verrouillé.
doivent
Si l'espacement « A » entre les unités est <165 mm, un tournevis
d'une longueur maximale de 150 mm doit être utilisé pour fixer
le carénage de finition sur la plaque arrière.
REMARQUE: La vis est accessible à un angle par rapport au mur.
5 6
A
Guide d'installation rapide IQ Battery 5P with FlexPhase
150mm
