enphase IQ Battery 5P with FlexPhase Guide D'installation Rapide page 12

Section A - Montage du produit
Étape 3
Installez la platine de fixation inférieure
et la platine supérieure
La platine de fixation inférieure supporte le poids de l'IQ Battery 5P
et la platine supérieure recouvre l'arrière de l'IQ Battery 5P.
AVERTISSEMENT:Risque de blessure et d'endommagement de
l'équipement. Ne montez pas une IQ Battery 5P sur une platine
qui n'est pas fixée correctement.

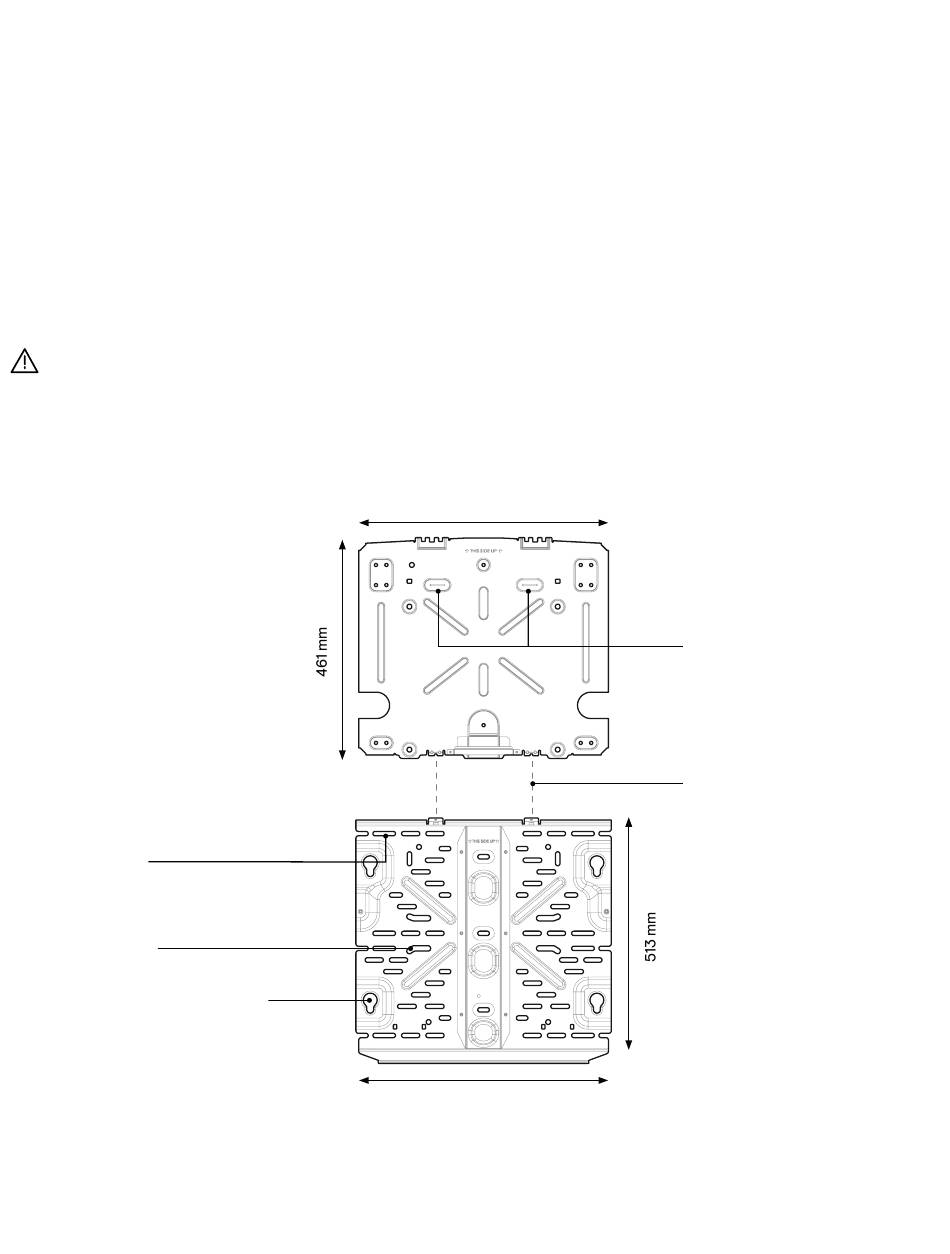

Platine de fixation
inférieure
Fentes de montage
(taille de fente :
9,2 mm)
Fentes inclinées
pour assemblage
sur socle (taille de
fente : 11,2 mm)
Les trous de clavette permettent
de monter la base de l'IQ Battery 5P
sur la platine de fixation inférieure.
N'utilisez pas ces trous de clavette
pour fixer la platine de fixation
inférieure au mur.
12
• Utilisez au moins six vis M6 pour fixer la platine supérieure au mur.
Utilisez uniquement des vis standard (épaisseur de tête <5 mm).
• Utilisez des tire-fonds M8 (9,2 mm) avec une rondelle (ou
des fixations de maçonnerie pour mur en maçonnerie) dans
chaque fente afin de fixer la platine de fixation inférieure.
522 mm
U1 U2
E1
P1 Q1
E2
P2 Q2
L1 L2 L3
534 mm
Platine supérieure
U3 U4
10 options de trous de
montage mural, marqués
Q3 P3
« P », « Q » et « E »
Deux bossages avec des
marques d'indentation offrent
aux installateurs la flexibilité
nécessaire pour fixer la platine
supérieure
Q4 P4
Deux brides pour connecter la
platine supérieure à la platine de
fixation inférieure
L4
Guide d'installation rapide IQ Battery 5P with FlexPhase
