Section B - Installation de l'IQ Battery 5P with FlexPhase
L'IQ Battery 5P peut être raccordée par l'arrière, par la gauche ou
par la droite. Déterminez par quel côté le câble de raccordement
extérieur entre et sort de l'IQ Battery 5P.
L'ouverture d'un côté peut être utilisée uniquement pour l'entrée
ou la sortie des câbles. Par exemple, si le câble entre sur le côté
gauche, la sortie de câble de l'IQ Battery 5P suivante du circuit
doit toujours se trouver sur le côté droit et vice-versa.
Installez les presse-étoupes sur les côtés où l'entrée de câble est
prévue avant de monter les unités sur le mur.

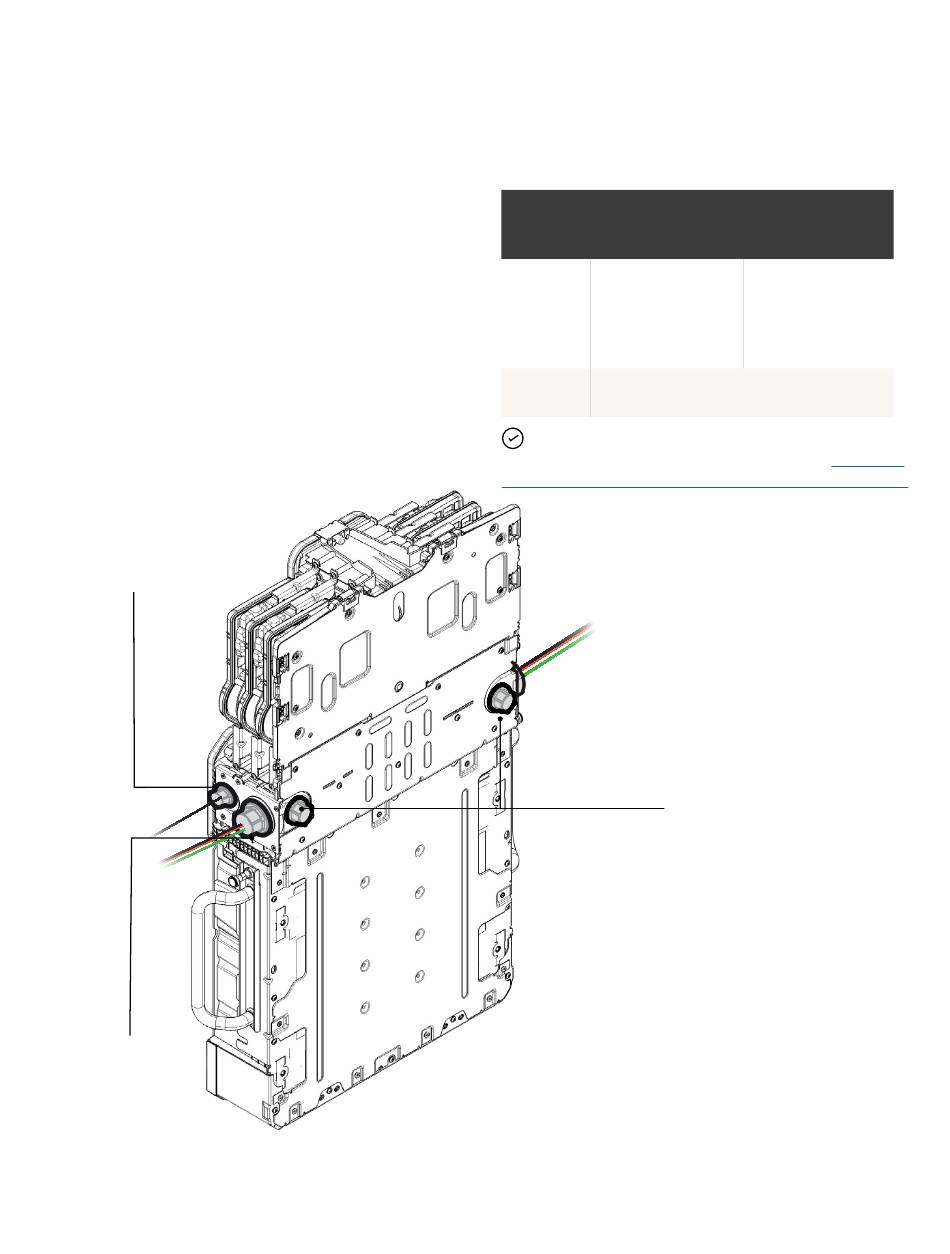

Utilisez l'illustration suivante pour déterminer la découpe pour
toutes les unités.
Entrée latérale du câble de
communication de commande
Entrée latérale du
câble d'alimentation
Guide d'installation rapide IQ Battery 5P
Reportez-vous au tableau ci-dessous pour connaître les
tailles des conduits et des presse-étoupes correspondant
aux différents points d'entrée de l'IQ Battery.
POINT C Â B L E D E
D' ENT RÉ E C O M M U N I C AT I O N
DU CÂBLE D E C O M M A N D E
Conduit d'un
diamètre de 16 mm
Côté
ou presse-étoupes
jusqu'à la taille M20
Conduit d'un diamètre de 13 mm à 19 mm ou
Arrière
presse-étoupes jusqu'à la taille M25
REMARQUE: Suivez les instructions recommandées par
le fabricant pour l'installation des conduits (voir la
Câblage - Installation des conduits et du câblage sur le
Entrée arrière du câble
d'alimentation/de
communication
de commande
C ÂBL E
D'ALIMEN TATI ON
Conduit d'un
diamètre de 19 mm
à 32 mm (ou) presse-
étoupes jusqu'à la
taille M40
section C :
terrain).
