enphase IQ Battery 5P with FlexPhase Guide D'installation Rapide page 25

Section C - Câblage
Câblage de la batterie pour une utilisation
en configuration monophasée

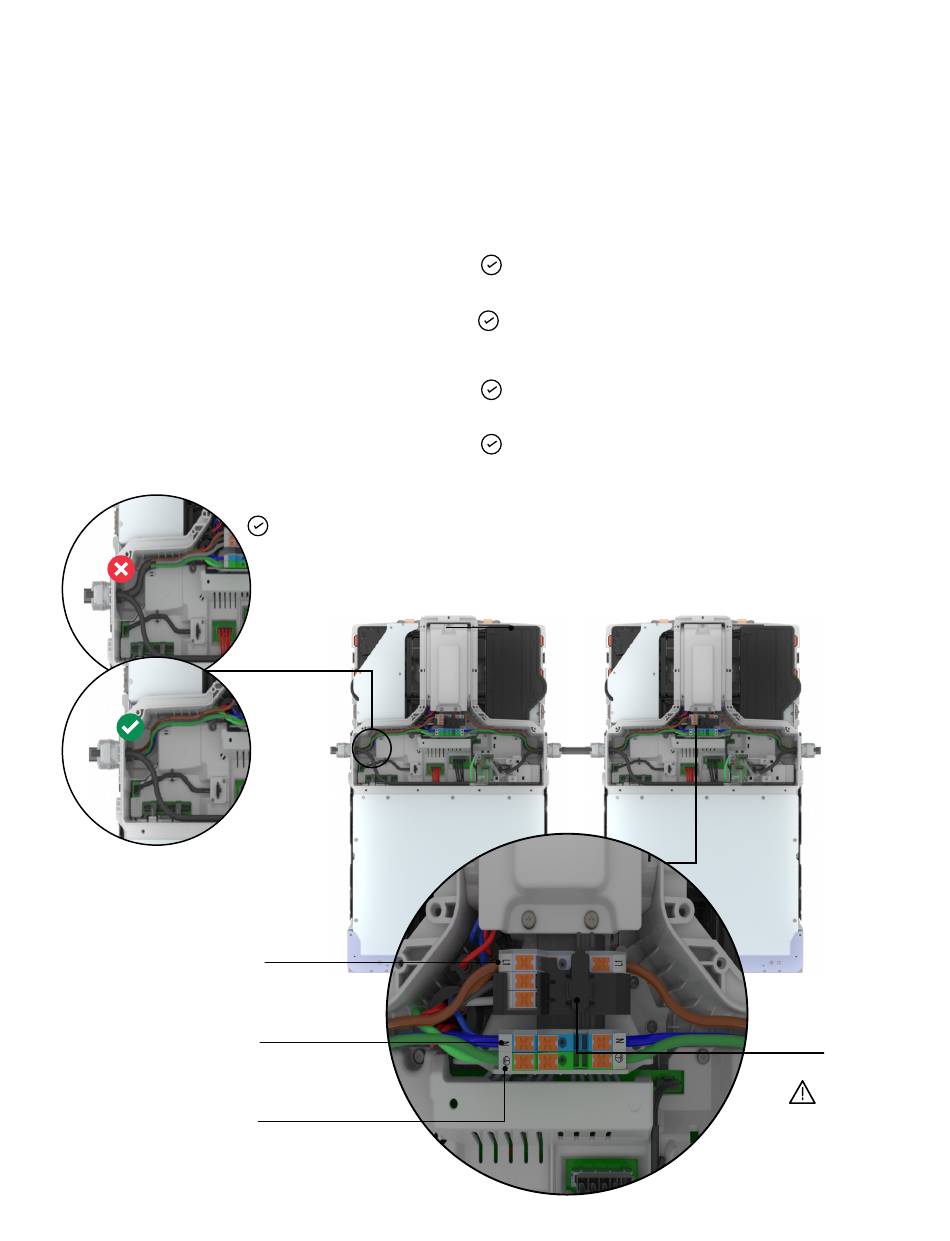

4 a. Connectez les câbles d'alimentation (L, N et PE pour une
configuration monophasée) au bornier AC. Connectez les câbles
de communication de commande aux connecteurs CTRL.
Pour connecter plusieurs IQ Battery 5P, connectez les câbles
d'alimentation et les câbles de communication de commande
entre les unités. Les câbles d'alimentation et de communication
de commande sortent du côté droit d'une unité, passent dans
le conduit situé entre les unités et entrent dans une autre unité
par le côté gauche. Répétez ces étapes pour toutes les IQ
Battery 5P.
Guide d'installation rapide IQ Battery 5P with FlexPhase
REMARQUE: Pour rendre la manipulation des câbles plus flexible dans le cadre de la terminaison
et du remplacement de la batterie, il est important de dénuder la gaine extérieure des câbles de
raccordement extérieur lorsqu'ils pénètrent dans l'IQ Battery 5P par les presse-étoupes.
Depuis le
disjoncteur
CA ou l'IQ
Battery 5P
G
N
PE
REMARQUE: Les câbles d'alimentation et de communication de
commande disposent d'une entrée de conduit séparée sur les côtés.
REMARQUE: Les couleurs indiquées pour les câbles de raccordement
extérieur sont uniquement fournies à des fins de représentation.
Respectez les codes couleur du câblage de raccordement extérieur
conformément aux réglementations locales.
REMARQUE: Jusqu'à 2 batteries peuvent être connectées par
circuit de dérivation.
REMARQUE: Les bornes sont compatibles avec les câbles à âme
pleine et les câbles à âme souple. Les câbles à âme souple peuvent
également être utilisés sans férules.
Vers l'unité
IQ Battery 5P ou
le disjoncteur AC
Bloc de cavaliers
AVERTISSEMENT:
Dans une
configuration
monophasée, ne
retirez pas le bloc
de cavaliers
25
