Section C - Câblage
Acheminement des câbles et fermeture
du carénage de finition du câblage
1.

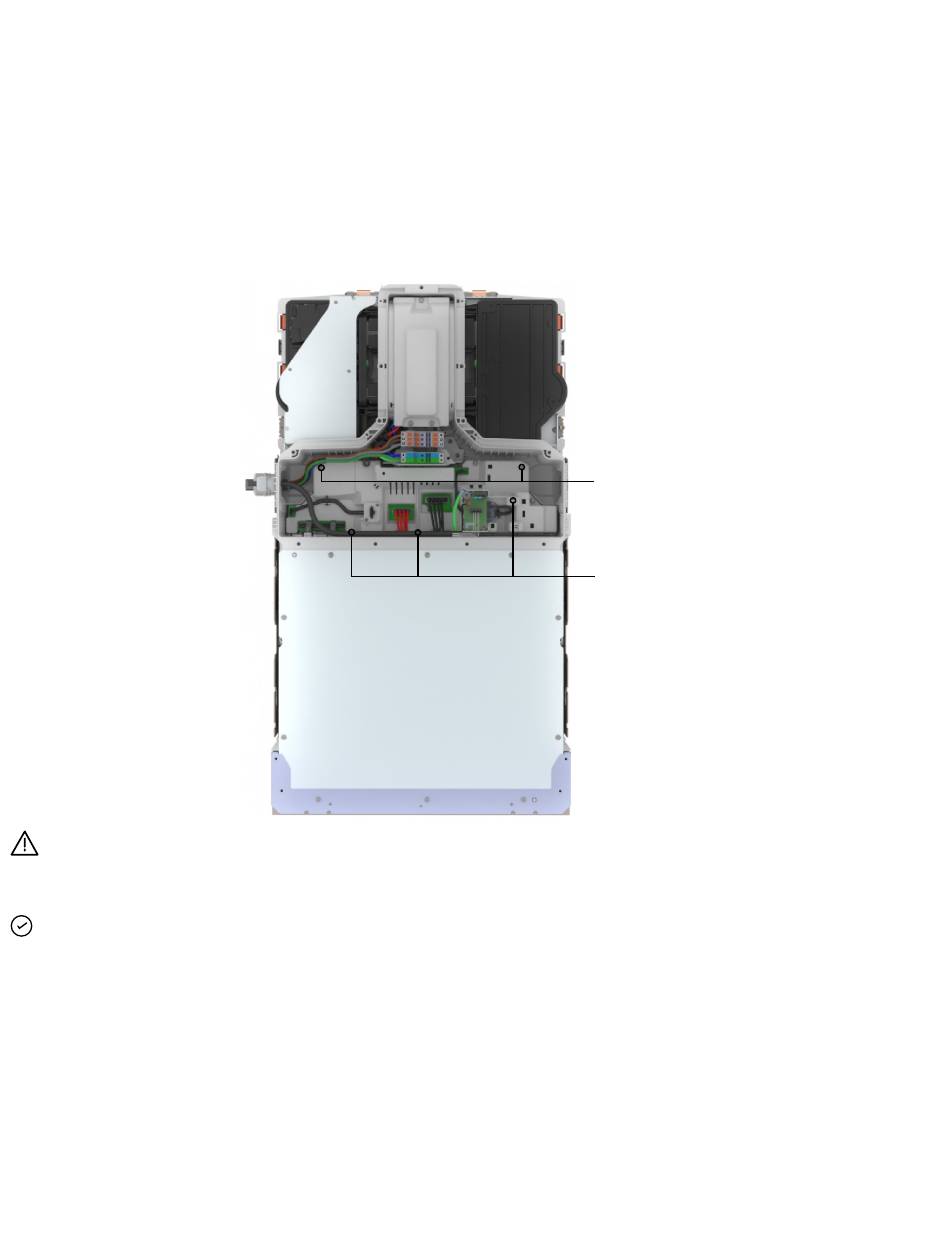

Acheminez les conducteurs entre le conduit et les borniers
à l'aide des points d'ancrage, comme illustré dans la figure
suivante :
AVERTISSEMENT:Assurez-vous que
les câbles de drainage n'entrent pas en
contact avec une connexion sous tension.
REMARQUE: Les serre-câbles se trouvent dans le kit
d'accessoires inclus dans l'emballage. Fixez les câbles aux points
suggérés sur l'image précédente afin de réduire les contraintes
sur les borniers, d'assurer un acheminement correct, d'empêcher
les câbles de se débrancher au niveau des bornes et de permettre
un accès aisé à l'ensemble de carénage de finition du câblage.
2.
Une fois tous les câbles connectés et fixés dans le
compartiment de raccordement extérieur, vérifiez qu'aucun
conducteur n'est exposé.
3.
Assurez-vous que l'unité IQ Battery 5P la plus éloignée du
Communications Kit 2 présente une découpe d'un seul côté
et que tous les autres côtés sont couverts.
Guide d'installation rapide IQ Battery 5P with FlexPhase
Points d'ancrage
des serre-câbles
pour les câbles
d'alimentation
Points d'ancrage
des serre-câbles
pour les câbles de
communication de
commande
4.
Appliquez l'alimentation CA aux circuits IQ Battery 5P. À l'aide
d'un voltmètre, assurez-vous que la tension entre L et N sur
les borniers de chaque unité IQ Battery 5P mesure 230 V CA
(195-253 V).
5.
Si la tension se situe dans la plage requise par les codes locaux,
coupez l'alimentation CA.
33
