enphase IQ Battery 5P with FlexPhase Guide D'installation Rapide page 14

Section A - Montage du produit

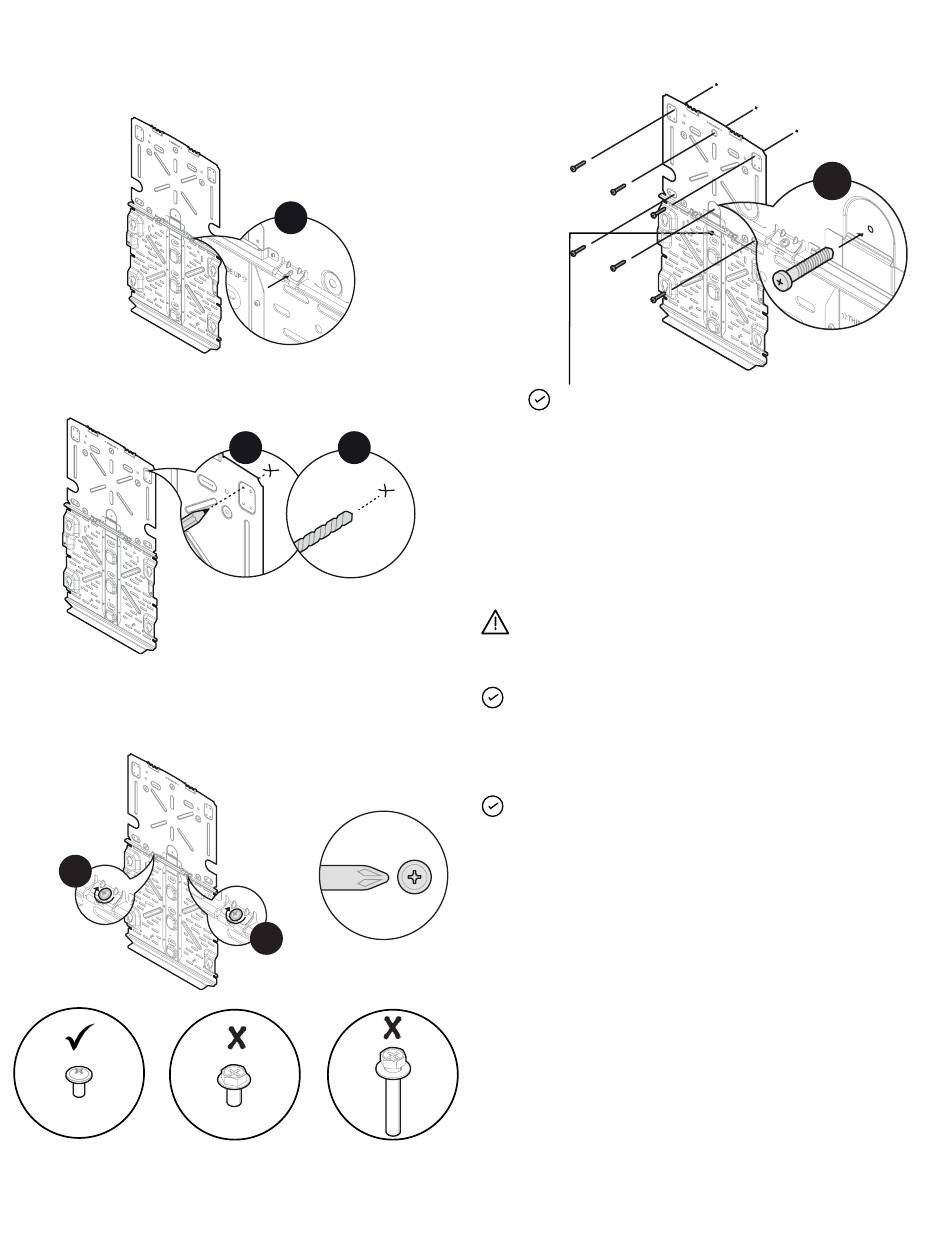

6. Positionnez la bride de la platine supérieure avec la bride de la
platine de fixation inférieure et alignez la fente/le trou de vis.
7. Marquez les trous dans le mur.
8. Retirez la platine supérieure et percez les trous dans le mur.
9a
Fixez la platine supérieure sur la platine de fixation inférieure
9(a)(b).
au niveau de la bride de mise à la terre.
14
6
7 8
9a
9b
Deux vis de mise à la terre M4
REMARQUE: Veillez à
toujours serrer cette vis.
10. Fixez la platine supérieure à l'aide des trous de montage. Pour
un montage sur montants doubles, utilisez au moins six vis M6
pour fixer la platine supérieure au mur. Utilisez uniquement
des vis standard (épaisseur de tête <5 mm). Enfin, serrez
complètement les vis de mise à la terre M4 entre les deux
protections (serrez à un couple de 1,5 N m).
AVERTISSEMENT: Il existe plusieurs risques. Veillez à ne pas
percer de câbles électriques ou de tuyaux présents dans les
murs, et à ne pas fixer la platine sur ces derniers.
REMARQUE: La platine supérieure n'est pas une pièce
structurelle et n'a pas toujours besoin d'être montée sur les
9b
montants. Elle peut être fixée sur le mur porteur avec les trous
pré-percés si les montants ne sont pas alignés.
REMARQUE: Utilisez un tournevis électrique ; n'utilisez pas de
tournevis à chocs ou de perceuses à percussion pour serrer les
vis de mise à la terre.
Guide d'installation rapide IQ Battery 5P with FlexPhase
10
