Section C - Câblage
Câblage de communication de commande entre les
composants du système en configuration de secours

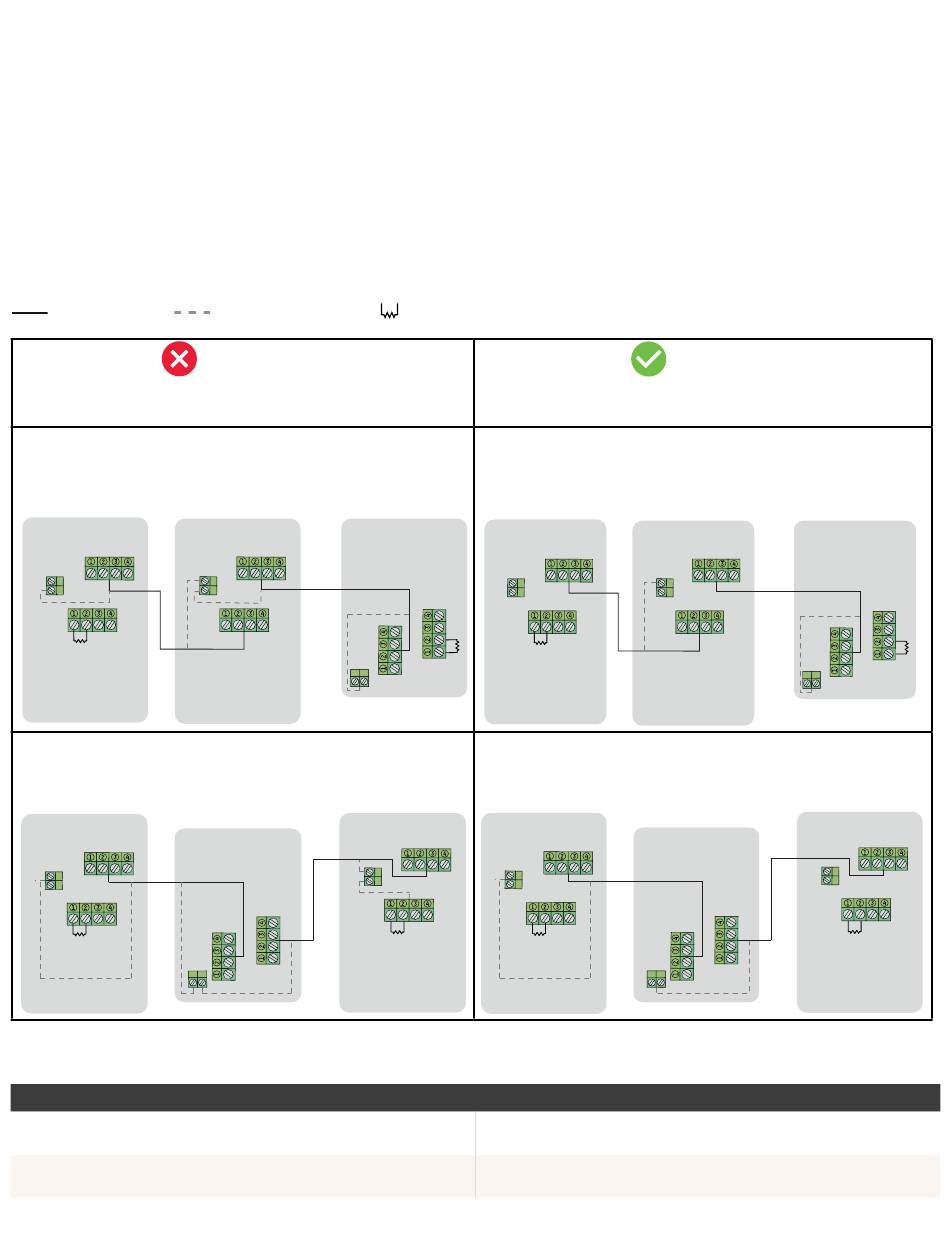

Voici deux séquences de câblage indicatives.
Légendes
Câble CTRL
Le fil de drainage est terminé aux deux extrémités de la section
de câblage de communication de commande
Séquence 1
IQ Battery 5P → IQ System Controller 3 INT
IQ Battery 5P
Séquence 2 :
IQ Battery 5P → IQ System Controller 3 INT → IQ Battery 5P
IQ Battery 5P
IQ System Controller 3 INT
Voici un tableau indiquant les emplacements des résistances de terminaison pour les séquences ci-dessus :
S É Q U E N C E D E C Â B L A G E D E C O M M U N I C AT I O N D E C O M M A N D E
Séquence 1
Séquence 2
32
Câble de drainage
INCORRECT
IQ Battery 5P
IQ System Controller 3 INT
IQ Battery 5P
Résistance de terminaison
Le fil de drainage est terminé à une seule extrémité de la section
de câblage de communication de commande
Séquence 1 :
IQ Battery 5P → IQ System Controller 3 INT
IQ Battery 5P
Séquence 2 :
IQ Battery 5P → IQ System Controller 3 INT → IQ Battery 5P
IQ Battery 5P
E M P L A C E M E N T D E L A R É S I S TA N C E D E T E R M I N A I S O N
•
Première IQ Battery 5P dans le circuit de la batterie
•
IQ System Controller 3 INT
•
Première IQ Battery 5P
•
Dernière IQ Battery 5P
CORRECT
IQ Battery 5P
IQ System Controller 3 INT
IQ System Controller 3 INT
Guide d'installation rapide IQ Battery 5P with FlexPhase
IQ Battery 5P
