Section C - Câblage

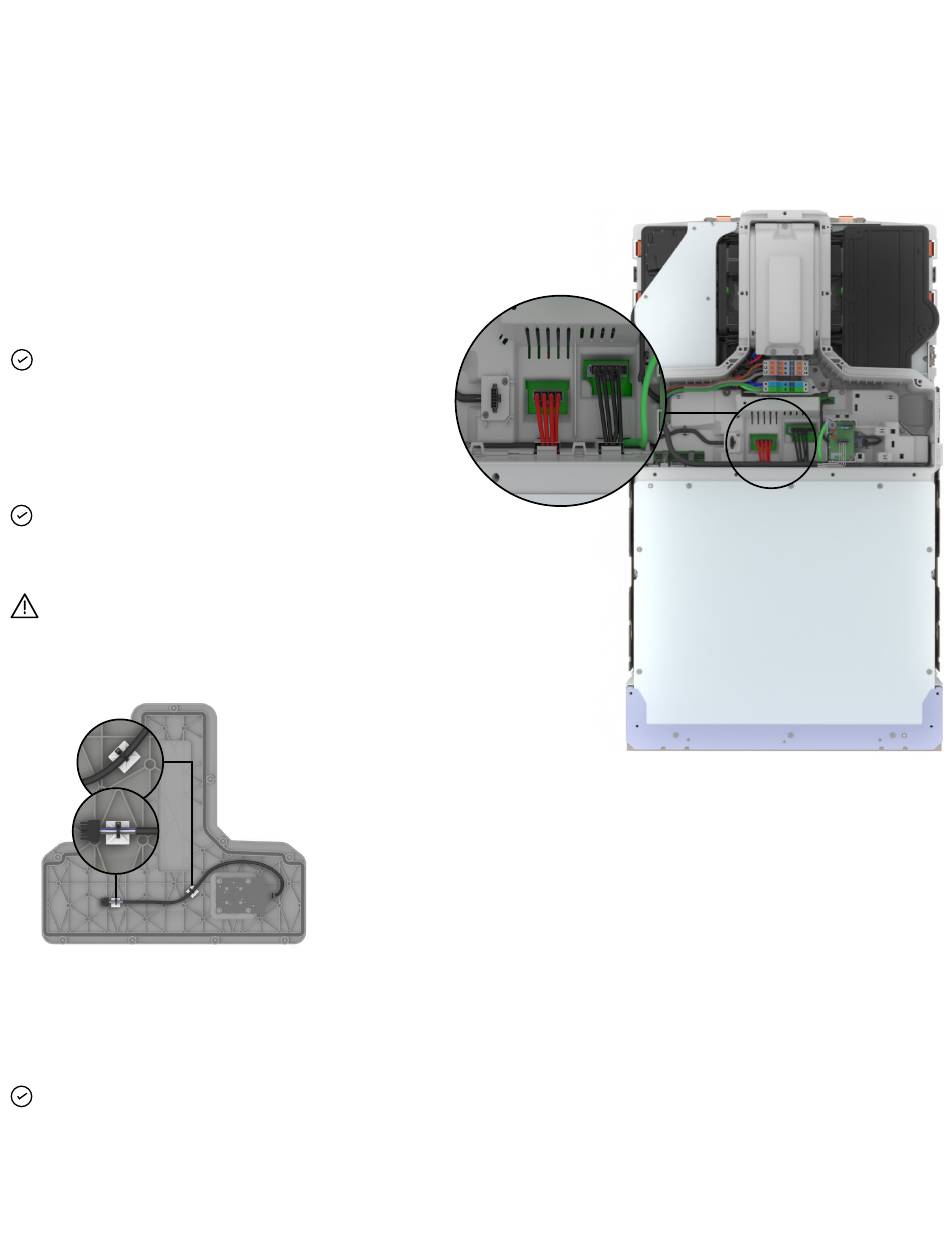

6. Branchez les connecteurs suivants à la carte BMS :
• B1 : Terminaison du connecteur positif CC de la batterie
• B2 : Terminaison du connecteur négatif CC de la batterie
• CS1 : Terminaison du connecteur intermédiaire du commutateur
de commande
REMARQUE: Assurez-vous que le connecteur B1 est
connecté avant B2.
REMARQUE: Connectez CS1 en dernier pour éviter
d'endommager le carénage de finition du câblage.
AVERTISSEMENT: Assurez-vous que tous les connecteurs
sont correctement verrouillés et tirez légèrement dessus pour
vérifier qu'ils sont bien en place.
Coupez deux serre-câbles et insérez le
connecteur sur CS1 dans la carte BMS
REMARQUE: Lors du montage du carénage de finition du
câblage, tirez la vis supérieure vers l'extérieur, puis placez le
crochet sur l'unité de base. Suite à l'alignement, serrez les vis
