Section B - Installation de l'IQ Battery 5P
Installation du clip d'ancrage

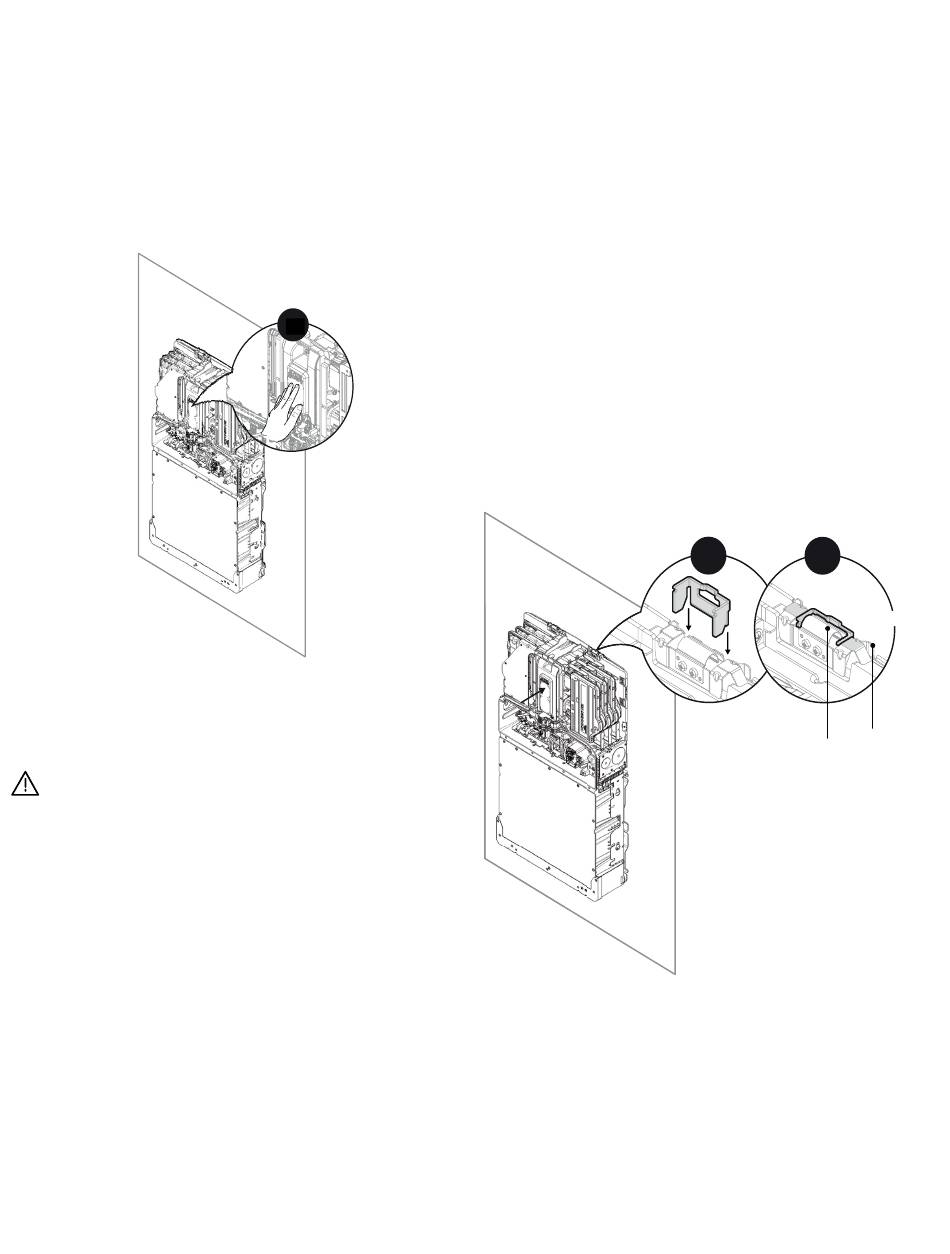

12. Appuyez sur le carénage de finition du câblage et maintenez la
partie supérieure de l'IQ Battery 5P aussi près que possible du
mur pour insérer les clips d'ancrage.
AVERTISSEMENT: Risque d'endommagement de
l'équipement. Évitez de pousser la batterie lorsque vous
utilisez les unités de commande d'alimentation comme
support.
Guide d'installation rapide IQ Battery 5P with FlexPhase
12
13
13 et 14. Installez deux clips d'ancrage pour fixer la partie supérieure de
l'IQ Battery 5P au mur. Faites glisser le clip d'ancrage vers le bas
jusqu'à ce que la surface supérieure du clip coïncide avec la
surface supérieure de la plaque arrière de l'IQ Battery 5P.
13 14
Surface
Surface
supérieure
supérieure
du clip
de la plaque
d'ancrage
arrière
2x
